Доступно с Archicad Collaborate

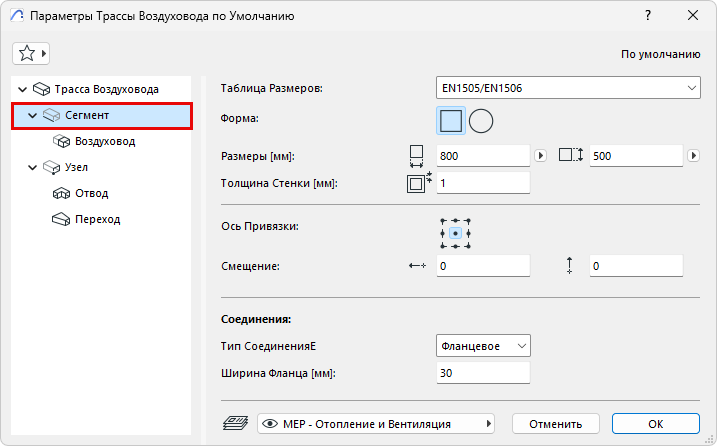

Таблица Размеров:
Выберите Таблицу Размеров. (Таблицы настраиваются в диалоге Спецификации Трассы.)
Тело
(Только для Воздуховода:) Выберите Форму поперечного сечения: Прямоугольное или Круглое.
Размеры
•(Только для Воздуховода:) Для прямоугольной формы: Введите размеры поперечного сечения.
•Выберите стандартный табличный размер диаметра сечения. См. Спецификации Трассы.
Примечание: Вы можете изменить сечение любого сегмента во время ввода - см см Изменение параметров в процессе создания Трассы.
Толщина Стенки
Это толщина стенки MEP-элемента.
Выравнивание и смещение
см. Редактирование линий привязки сегментов - выравнивание и смещение
Выберите соответствующий тип (например, Фланцевое, Сварное, Простое) - он зависит от типа Трассы. Введите, если необходимо, значение ширины/диаметра.
Отводы и узлы сегмента будут использовать эти соединения соответствующим образом.
Примечание: Если вы начинаете создание элемента трассы с отдельного MEP-объекта, то для этого элемента автоматически применяется Тип Соединения объекта, а не Тип, заданный для элемента трассы в диалоге Параметров по Умолчанию.
