Доступно с Archicad Collaborate

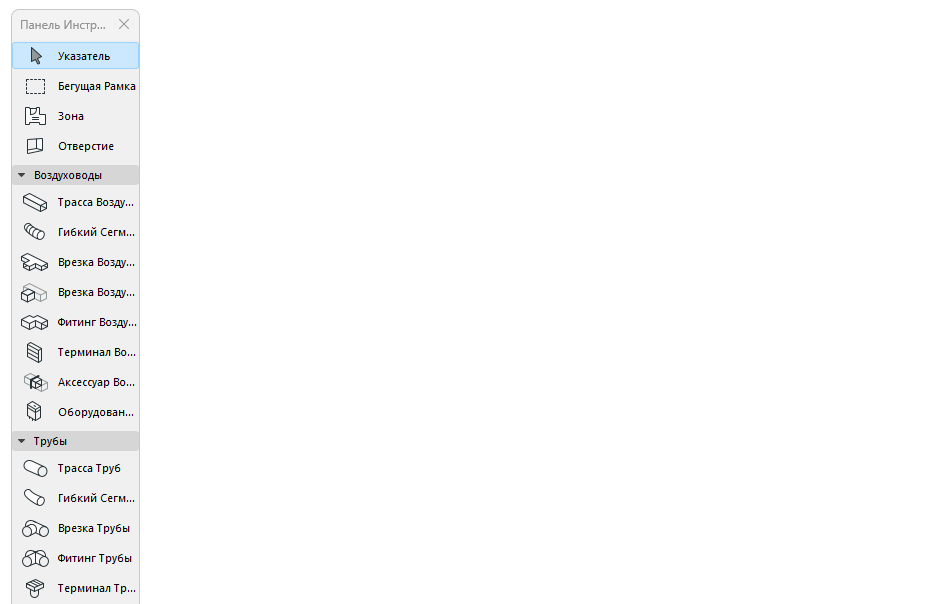

1.В панели инструментов активируйте один из инструментов Трассировки: Трассу Воздуховода, Трассу Кабельных Лотков или Трассу Труб.
2.Линия Привязки по умолчанию находится в центре сегментов трассы. При необходимости задайте смещение или настройте выравнивание при помощи Информационного Табло. (См. также Редактирование линий привязки сегментов - выравнивание и смещение)
Примечание: Включите показ Линий Привязки MEP в 2D-видах при помощи команды меню Вид > Параметры Вывода на Экран.
3.На Плане Этажа, на Разрезе или в 3D-окне: Последовательными щелчками мыши задайте сегменты и узлы Трассы.
•Каждый щелчок определяет местоположение узла, соединяющего соседние сегменты.
•Нажатие клавиши Backspace приводит к удалению последнего размещенного сегмента
4.Чтобы завершить построение Трассы, сделайте второй щелчок в конечной точке последнего сегмента.
В результате будет создан единый элемент Трассы.
Отводы и переходы автоматически генерируются для каждого узла Трассы.
Примечание: Если трасса должна оканчиваться терминалом, аксессуаром или оборудованием, то при помощи клавиш со стрелками вы можете предварительно выбрать наиболее подходящий вариант соединения трассы. (См. Размещение Терминала, Аксессуара или Оборудования)
Изменение параметров в процессе создания Трассы
Начав размещать элемент трассы, вы можете изменить его сечение в Табло Слежения.

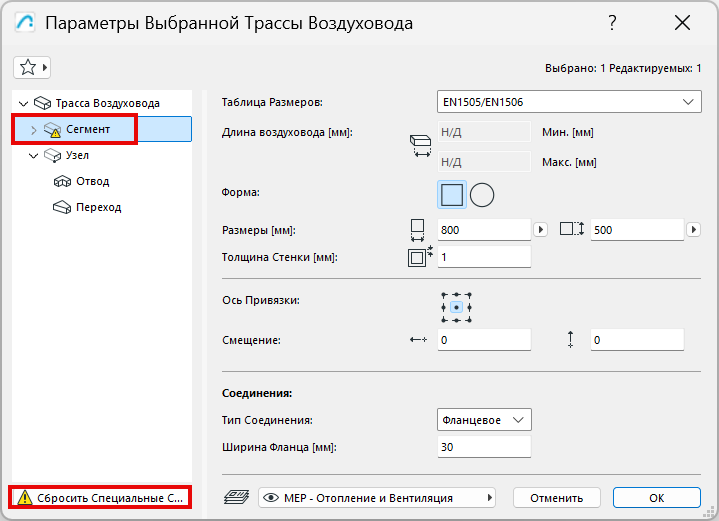

Элементы со значениями параметров, отличающимися от используемых по умолчанию, отображаются в диалоге параметров как "специальные".
Объединение Трасс
Трассы объединяются, если:
•Конечный узел элемента одной Трассы соединен с конечным узлом элемента другой Трассы
•Ветвь (врезка) удаляется (оставшиеся Трассы будут объединены)
•Конечный узел ветви перемещается, в результате чего ветвь оказывается отсоединена от трассы
Создание Трассы при помощи Волшебной Палочки
При помощи Волшебной Палочки можно одним щелчком мыши создать трассу на основе существующей полилинии или многоугольника.
1.Начертите линию или полилинию
2.Выберите инструмент MEP (Воздуховод, Трубопровод или Кабельные Лотки).
3.Нажав и удерживая клавишу Пробел для активации функции Волшебной Палочки, щелкните на полилинии или контуре многоугольного элемента.
Сегменты Гибких Воздуховодов и Гибких Труб
Эти инструменты позволяют легко создавать гибкую геометрию на основе сплайнов. Щелкните на порте существующего элемента Трассы, чтобы соединить с ним гибкий воздуховод или двойным щелчком завершите ввод.
Гибкий воздуховод или труба не добавит переходов на концах, а соединения, имеющие разные размеры, должны быть настроены в трассе.
См. также Графическое редактирование Трасс.
