Настройте Таблицы Размеров для Сегментов, Отводов, Врезок и Переходов

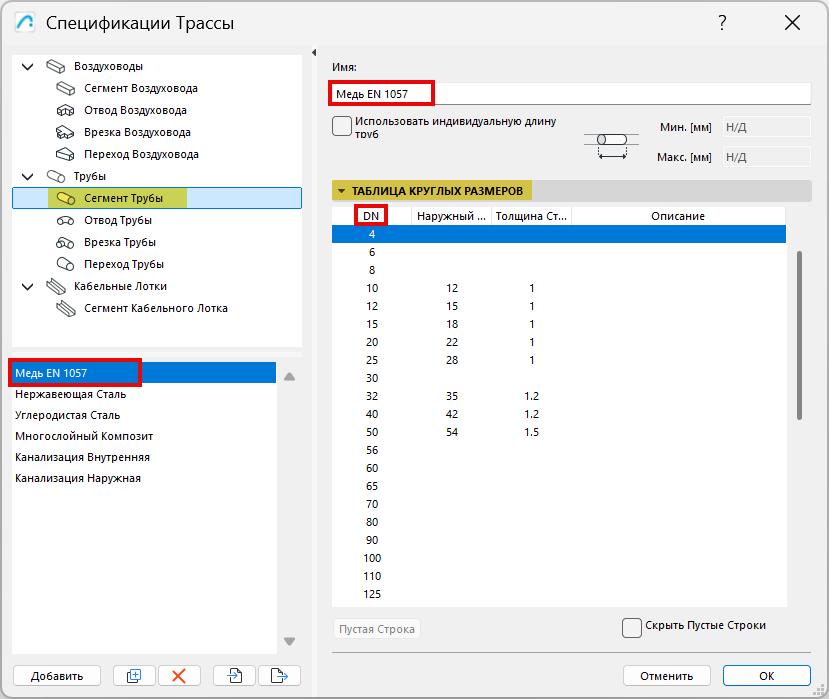

В Спецификациях Трассы выберите нужный тип MEP-элемента. Здесь вы можете создавать или редактировать таблицы стандартных размеров.

•Перечисленные элементы (например, элементы DN) берутся из Ссылочного Набора. (см. Создание Ссылочных Наборов (стандартов) для Воздуховодов и Труб)

•При необходимости задайте нужные размеры для каждого элемента.

•Для MEP-элементов каждого типа могут использоваться несколько таблиц стандартных размеров - нажмите кнопку Добавить или Дублировать, чтобы создать дополнительные таблицы.

•Некоторые строки могут оставаться пустыми, если вы не используете этот элемент. Отметьте маркер "Скрыть Пустые Строки", чтобы отображать только использованные элементы.

•Можно создать дубликат любой таблицы размеров, чтобы создать новые или отредактировать существующие значения. См. также Пустая Строка:Удаление значения DN для Сегмента Воздуховода или Трубы)

Использование индивидуальной длины

См. Использование индивидуальной длины труб и воздуховодов.

Настройка Углов Отводов

Настройте любые стандартные углы отводов и врезок труб или воздуховодов.

Настройка размеров Врезок

Геометрия врезки определяется несколькими размерами:
