Отображение данных о вентиляции
1.Создайте систему Вентиляции, состоящую из элементов Воздуховодов

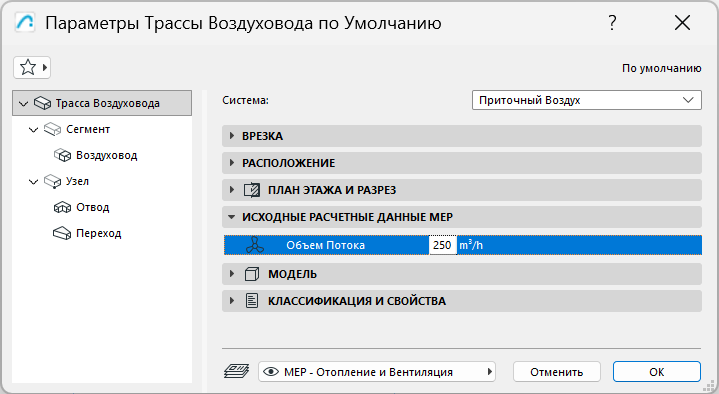

2.Для элементов трассы воздуховода и терминалов (в диалоге параметров или в Информационном Табло)
•Введите значения Объема Потока
•Для терминалов: Выберите Вытяжной или Приточный Воздух
3.Добавьте системы вентиляции в Браузер Систем (см Добавление MEP-системы в Браузер Систем)

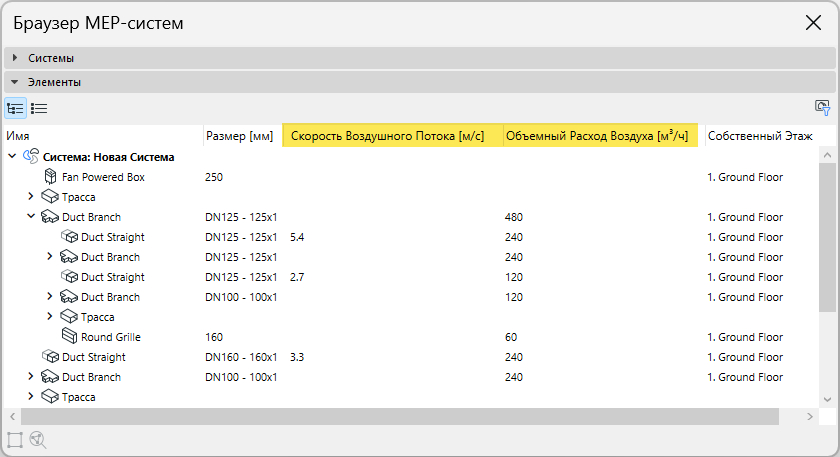

4.Проверьте расчет Системы в браузере: Выберите Систему в верхней части браузера, чтобы увидеть размеры и расчеты для ее элементов, перечисленных ниже:
•Объем потока суммируется до начальной точки Системы
•Скорость рассчитывается для трасс и сегментов
Эти данные основаны на размерах элементов и данных об Объеме Воздуха, которые вы задали для терминалов системы и воздуховода с открытым концом.

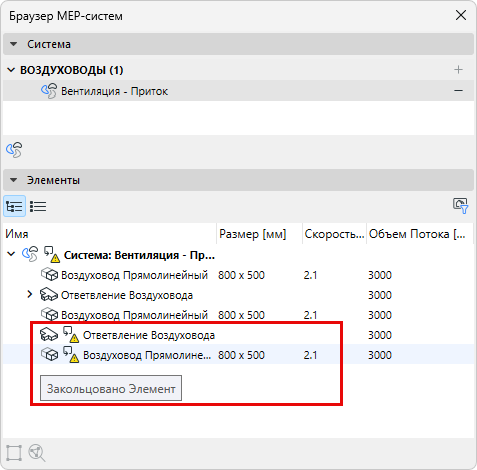

Примечание: Если в системе возникают петли, то объем потока и скорость воздуха не могут быть рассчитаны. Подобные петли помечаются в Браузере Систем.
5.Оптимизируйте размеры Воздуховода: На основе данных, отображаемых в Браузере Систем, воспользуйтесь Оптимизатором Размеров Воздуховодов для корректировки размеров при необходимости.
Вы можете отобразить эти данные для всех частей системы при помощи выносок или каталогов.
Возникли проблемы отображения MEP-данных?
Иногда отображаемые данные (например, в выносках и каталогах) не обновляются. В этом случае:
1.Убедитесь, что вы добавили систему в Браузер Систем, чтобы запустить расчет (см Добавление MEP-системы в Браузер Систем)
2.Не выбирая никакие элементы на плане этажа, воспользуйтесь командой контекстного меню: Обновить MEP-свойства
Примечание: Команда Обновления MEP-свойств доступна в версии Archicad 29.1.0. В более ранних версиях выполните следующие действия:
–Откройте Браузер Систем и выберите систему, которую хотите обновить
–Активируйте команду меню Вид > Обновить > Перестроить и Регенерировать
