Отображение гидравлических данных
1.Создание гидравлической системы с использованием элементов труб и оборудования
2.Введите значения мощности отопления и температуры обратной линии для отдельных элементов гидравлического оборудования в диалогах их параметров или в Информационном Табло:

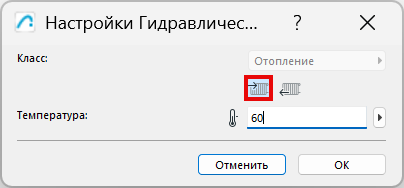

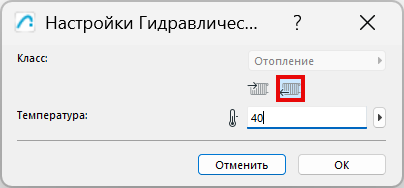

3.В Настройках Гидравлической Системы для выбранного сегмента: Задайте требования к температуре (например, для подачи и обратной линии):
–Откройте Настройки Гидравлической Системы из табло команд MEP или из контекстного меню любого сегмента гидросистемы.
4.Добавьте гидравлическую систему в Браузер Систем (см. Добавление MEP-системы в Браузер Систем)

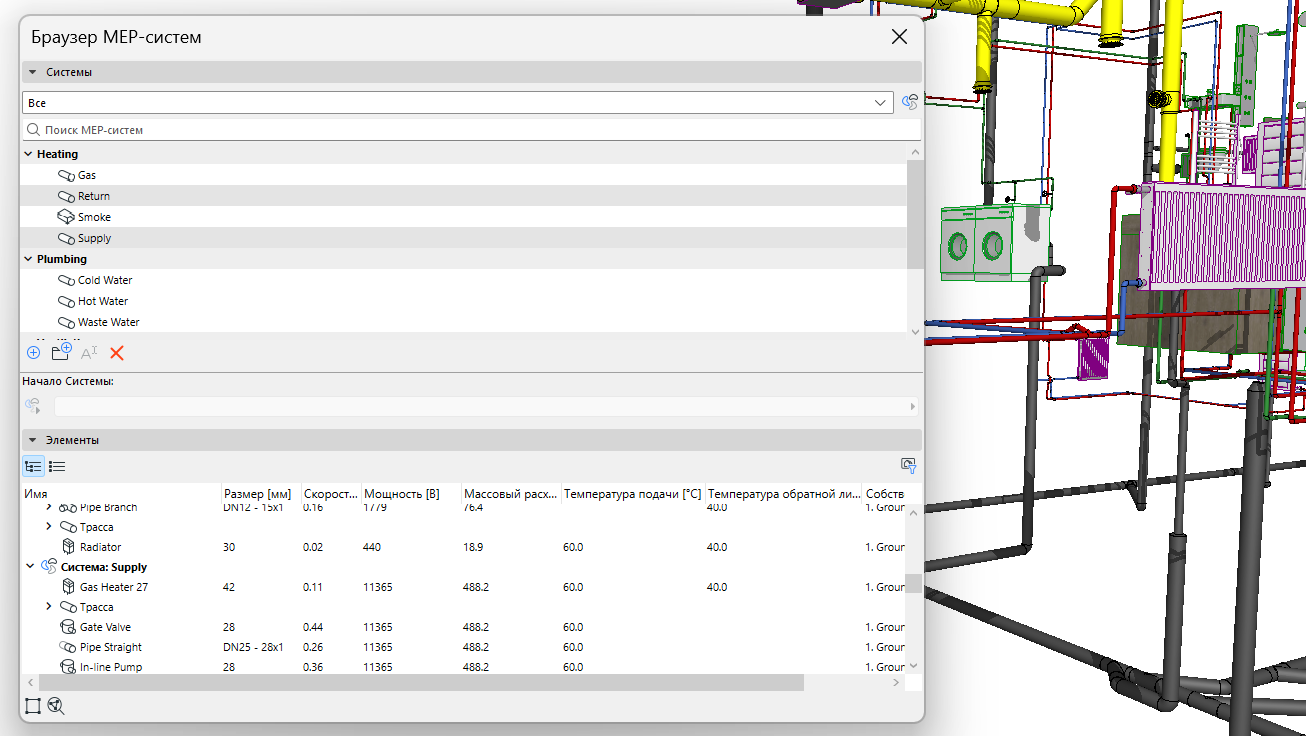

В Браузере Систем отображаются соответствующие данные каждого элемента: Мощность, Температура Подачи и Обратной Линии, Массовый Расход, Скорость.
•Мощность суммируется до начальной точки Системы
•Массовый расход, скорость и температура обратной линии рассчитываются для трасс и сегментов
•Эти данные основаны на размерах элементов, а также на данных о мощности и температуре, заданных для элементов системы
5.Оптимизируйте размеры труб: на основе данных, отображаемых в Браузере Систем, если необходимо воспользуйтесь Оптимизатором Гидравлики для корректировки размеров.
Вы можете отобразить эти данные для всех частей системы при помощи выносок или каталогов.
Возникли проблемы отображения MEP-данных?
Иногда отображаемые данные (например, в выносках и каталогах) не обновляются. В этом случае:
1.Убедитесь, что вы добавили систему в Браузер Систем, чтобы запустить расчет (см Добавление MEP-системы в Браузер Систем)
2.Не выбирая никакие элементы на плане этажа, воспользуйтесь командой контекстного меню: Обновить MEP-свойства
Примечание: Команда Обновления MEP-свойств доступна в версии Archicad 29.1.0. В более ранних версиях выполните следующие действия:
–Откройте Браузер Систем и выберите систему, которую хотите обновить
–Активируйте команду меню Вид > Обновить > Перестроить и Регенерировать
