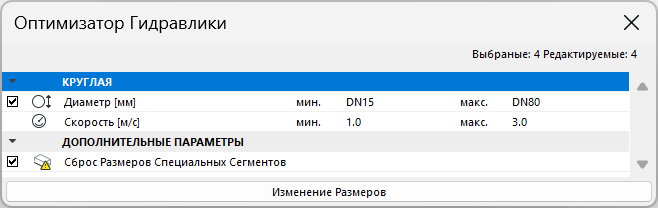

Оптимизатор Гидравлики меняет размеры всех труб отопления на основе минимального и максимального диаметров, а также минимальной и максимальной скорости.
•Выберите трассы для изменения размеров, затем откройте Оптимизатор Гидравлики (из табло команд MEP или при помощи команды меню Окно > Панели)
•Задайте диапазоны значений для размеров труб и скорости, затем нажмите кнопку Изменения Размеров
Этот диалог следует использовать после создания систем и проверки расчетов в Браузере Систем.
1.Откройте Оптимизатор Гидравлики при помощи табло команд MEP или команды меню Окно > Панели
2.Выберите одну или несколько трасс труб для изменения размеров. В диалоге будет указано количество выбранных и доступных для редактирования элементов.
Примечание: трасса может быть недоступна для редактирования, если ее слой или элемент заблокирован.
3.Отметьте типы размеров, которые нужно изменить.
–Проверьте, нужно ли включать пользовательские сегменты в операцию изменения размеров.
–Деактивируйте маркеры тех размеров, которые вы не хотите менять.

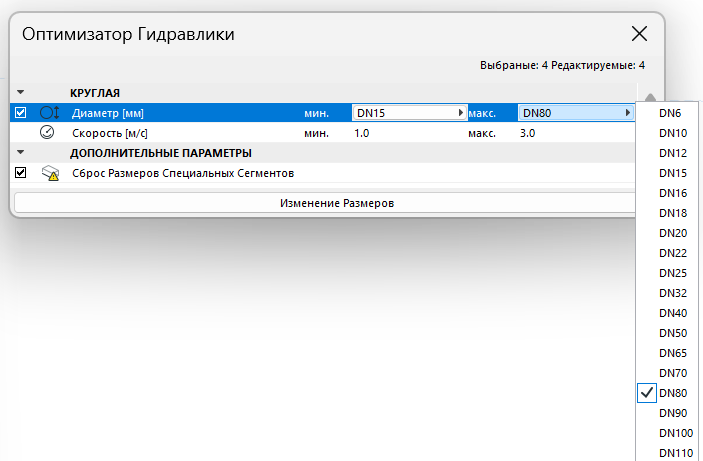

4.Задайте диапазон значений диаметра труб.
5.Задайте диапазон значений скорости, исходя из конкретных требований к минимальным и максимальным значениям.
Примечание: Чтобы задать фиксированное значение вместо диапазона, введите одинаковые минимальные и максимальные значения.
6.Нажмите кнопку Изменения Размеров.
–Проверьте результат: если появится сообщение о том, что изменение размеров не выполнено, то это означает, что ваши исходные трассы не превышали ограничения, заданные в Оптимизаторе Гидравлики.
–Если кнопка Изменения Размеров отображается серым цветом, это означает, что вы не выбрали ни одной доступной для редактирования трассы.
