Символьное отображение MEP-элементов

Доступно с Archicad Collaborate

Настройте показ проекций или символов MEP-элементов в соответствии с предъявляемыми к документации требованиями:

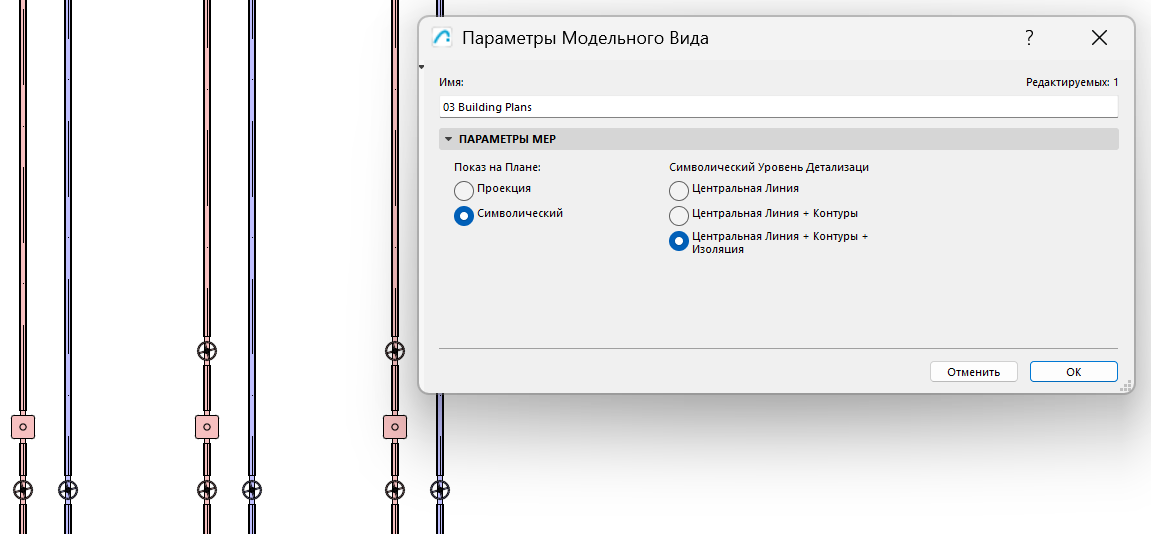

1.Воспользуйтесь командой меню Документ > Модельный Вид > Параметры Модельного Вида

2.В панели Параметров MEP: выберите вариант Проекция или Символ

3.Для Символов можно настроить предпочтительный уровень детализации.

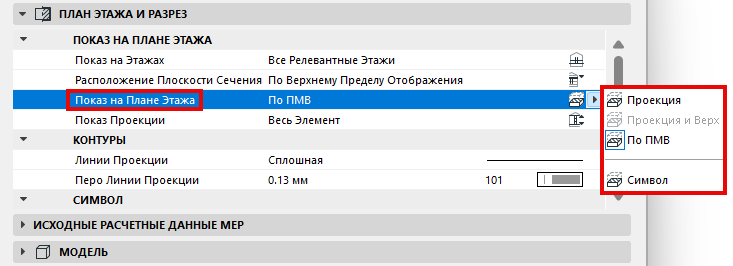

Чтобы Параметры Модельного Вида применялись для каждой трассы, убедитесь, что для Показа на Плане Этажа в параметрах этих трасс выбран вариант "По ПМВ".

Вы также можете изменить эти настройки, выбрав вариант "Проекция" или "Символ" для каждой отдельной трассы.

См. также Создание пользовательских MEP-символов.
