Создание пользовательских MEP-символов
Доступно с Archicad Collaborate
Многие MEP.-элементы имеют встроенные символы плана этажа.
Примечание: Параметры Модельного Вида позволяют отображать MEP-элементы на плане этажа в виде Символов или Проекций: см. Символьное отображение MEP-элементов)
Если вам требуется изменить отображение символов, то вы можете отредактировать встроенные параметры символов или создать собственные символы.
Примечание: Пользовательские MEP-символы могут отображаться для Терминалов Труб, Аксессуаров Труб и Оборудования.
Например, так выглядит встроенный символ трубопроводного клапана (задвижки).

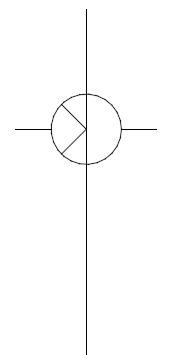

Чтобы создать символ клапана с ручкой:
1.Выполните одно из следующих действий:
•Скопируйте существующий 2D-символ на Рабочий Лист (или на План Этажа)
•При помощи чертежных 2D-инструментов (линий, штриховок и т. п.) начертите новый символ
2.Выберите чертежные элементы нового символа.

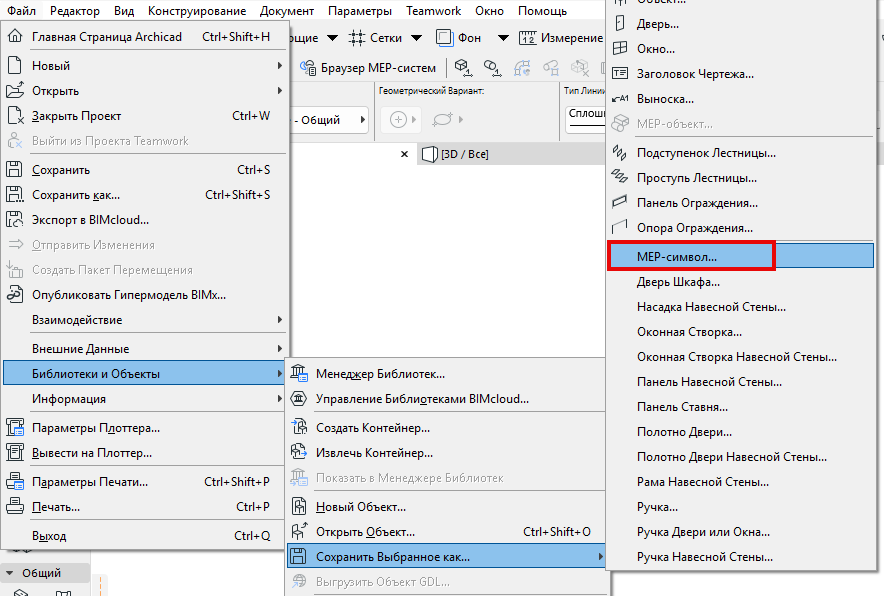

3.Активируйте команду меню Файл > Библиотеки и Объекты > Сохранить Выбранное как > MEP-символ.

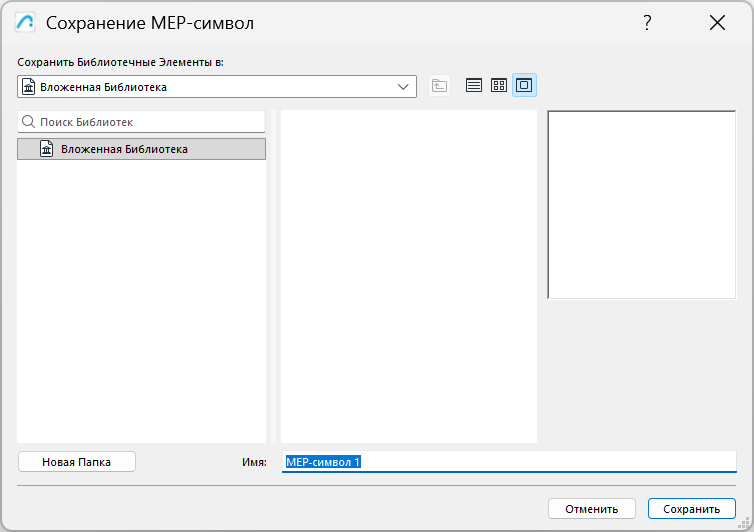

4.Задайте имя и место сохранения файла, затем нажмите Сохранить.
•По умолчанию символы сохраняются во Вложенной Библиотеке, но вы также можеть сохранить их в отдельной папке для последующего использования в других проектах.

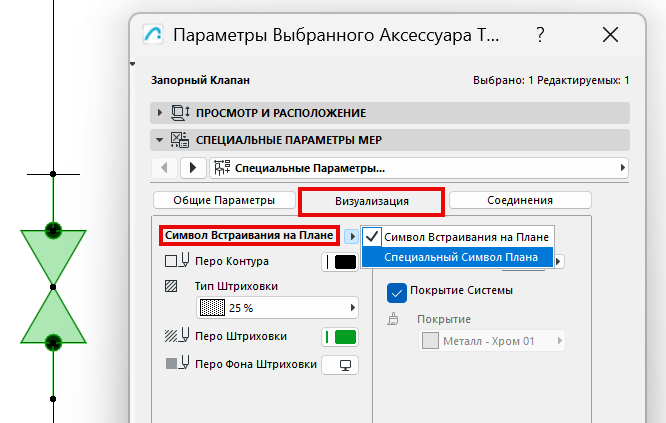

5.В модели выберите MEP-объект, символ которого требуется заменить (например, этот клапан), и откройте диалог Параметров Объекта.
6.На странице Специальных Параметров MEP перейдите на вкладку Визуализации.
Вместо Встроенного Символа Плана выберите Пользовательский Символ Плана.

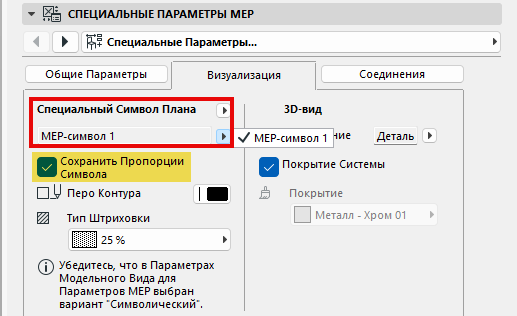

7.Из выпадающего списка выберите свой MEP-символ.
–Маркер Сохранения Пропорция Символа по умолчанию отмечен во избежание искажений при отображении объектов
8.В результате для клапана будет применен ваш собственный MEP-символ.
Настройка выравнивания пользовательского символа - используйте параметры Смещения
Если новый символ неправильно расположен на плане:
1.Выберите символ.
2.Откройте диалог Параметров Выбранного Объекта
3.Перейдите в раздел Специальных Параметров MEP и откройте список Всех Параметров.

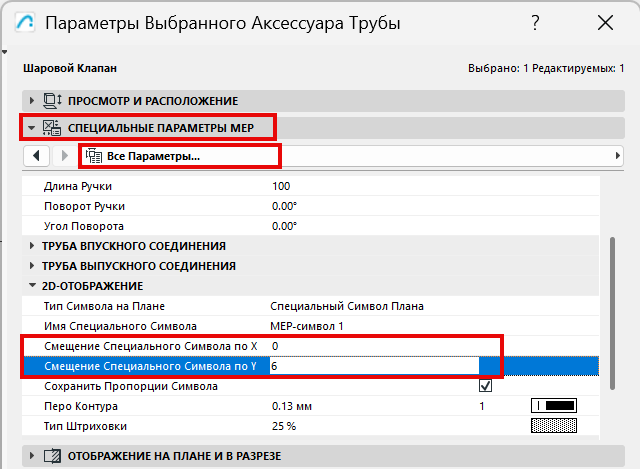

4.Отредактируйте значения параметров Смещения Специального Символа по X и Y для настройки расположения объекта.
