Интуитивно понятное построение MEP-трасс: выберите MEP-инструмент, затем щелкните на существующей трассе, чтобы добавить ответвления, врезки и т.д.
См. также Графическое редактирование Трасс.
Добавление Ответвления (врезки) от Элемента Трассы

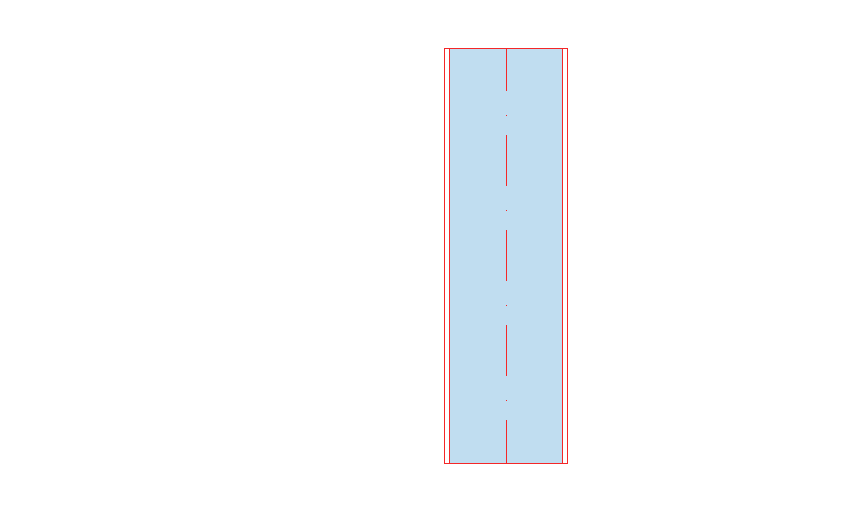

Ответвления добавляются при начале создания дополнительной трассы воздуховодов или труб, отходящей от уже существующей трассы. Ответвления создаются автоматически с настраиваемыми размерами поперечного сечения и уклонами, которые можно редактировать прямо в процессе моделирования.
Исходная трасса разделена на несколько элементов трасс.
Добавление Врезки Воздуховода

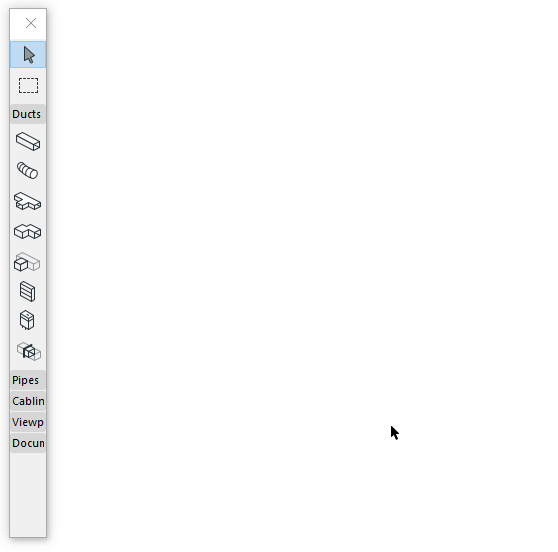

Воспользуйтесь инструментом Врезка, чтобы разместить элемент врезки, а затем соедините с ним воздуховод. Элемент перехода создается автоматически.
Автоматическое преобразование отвода во врезку
Если новая ветвь трубопровода начинается с существующего отвода, то он автоматически заменяется врезкой или тройником. Это преобразование действует, даже в том случае, если диаметр новой трубы отличается от диаметра существующей.
