Размещение Терминала, Аксессуара или Оборудования
Доступно с Archicad Collaborate
Библиотека MEP содержит специально настроенные MEP-элементы, которые можно размещать в проекте при помощи инструментов Терминал, Аксессуар и Оборудование. Эти элементы могут располагаться в начале и в конце MEP-трасс.
Примечание: Библиотека объектов содержит дополнительные совместимые с MEP библиотечные элементы, которые могут преобразованы в Оборудование. См. MEP-совместимые Объекты.
Для размещения этих MEP-элементов на Плане Этажа или в 3D-окне воспользуйтесь инструментами Терминал, Аксессуар или Оборудование.
•Выберите аксессуар или инструмент фитинга, затем всего одним щелчком разместите его в сегменте трассы.
•Добавляемый в трассу элемент (фитинг или аксессуар) автоматически наследует параметры MEP-системы соответствующего сегмента трассы.
•Если форма аксессуара и трассы совпадают: аксессуар по умолчанию наследует размеры трассы
•Если формы различаются: аксессуар сохраняет свои собственные размеры, и для него автоматически добавляется переход
•Если аксессуар не подходит для трассы или для его размещения не хватает места: размещается отдельный аксессуар, не связанный с трассой
Параметр Аксессуара: Наследование размеров трассы
По умолчанию размещаемый аксессуар наследует размеры того элемента трассы, с которым он связывается. Чтобы изменить это значение по умолчанию для каждого элемента, деактивируйте в Информационном Табло маркер Размеры Соединений по Размерам Трассы:
При маркер деактивирован: аксессуар сохраняет свои размеры, и при необходимости добавляется переход.
Разворот аксессуара

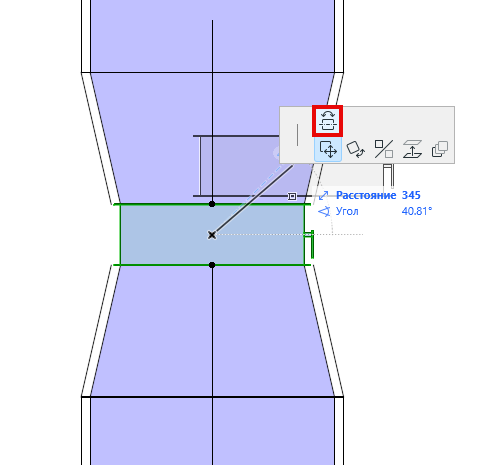

Разместив аксессуар, вы можете изменить его ориентацию в трассе при помощи команды "Изменения направления":
Поиск оптимального соединения трассы
Если трасса должна оканчиваться терминалом, аксессуаром или оборудованием, то при помощи клавиш со стрелками вы можете предварительно выбрать наиболее подходящий вариант соединения трассы.
Нажимайте стрелки вверх/вниз, чтобы увидеть альтернативные варианты
