Многие объекты, такие как этот Умывальник, содержат MEP-совместимые параметры соединения, позволяющие подключать их к MEP-трассам.
Отображение Портов MEP-соединений для Объектов
1.Активируйте команду Документ > Модельный Вид > Параметры Модельного Вида
2.Раскройте панель Дополнительных Параметров Библиотечных Элементов
3.Активируйте маркер Соединения MEP-объектов.
Параметр Модельного Вида: Включение или Отключение показа MEP-соединений Библиотечных Элементов
Преобразование Объектов в Оборудование
Для графического редактирования MEP-соединений необходимо сначала преобразовать объекты в Оборудование.

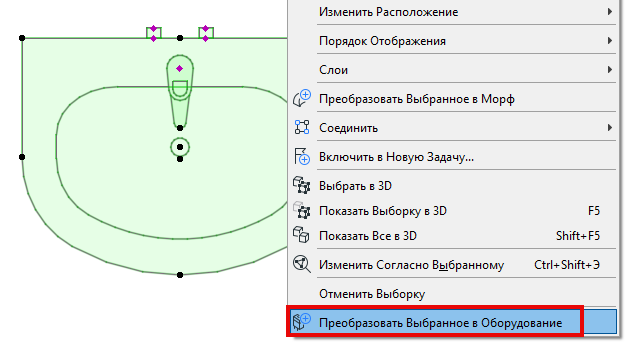

Выбрав MEP-объект: воспользуйтесь контекстным меню, чтобы преобразовать его в Оборудование (таким же образом можно преобразовать выбранный элемент Оборудования в Объект).
