Смещение Стержня к Стержню

Смещение всегда выполняется в одном направлении (первый ко второму): корректируемые Компоненты смещаются к целевым, а целевые Компоненты остаются на месте.



СМЕЩЕНИЕ СТЕРЖНЯ

Смещение Стержня к Стержню



BeamOffset1.png   BeamOffset2.png

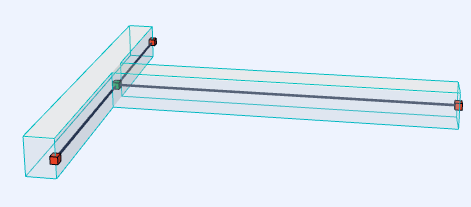

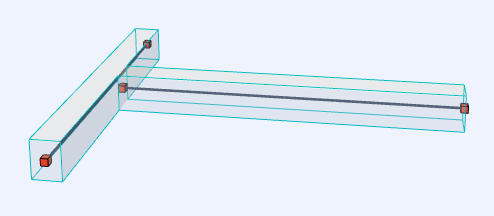

Соединение Балок до и после Смещения

Параметры Смещения Стержня к Стержню

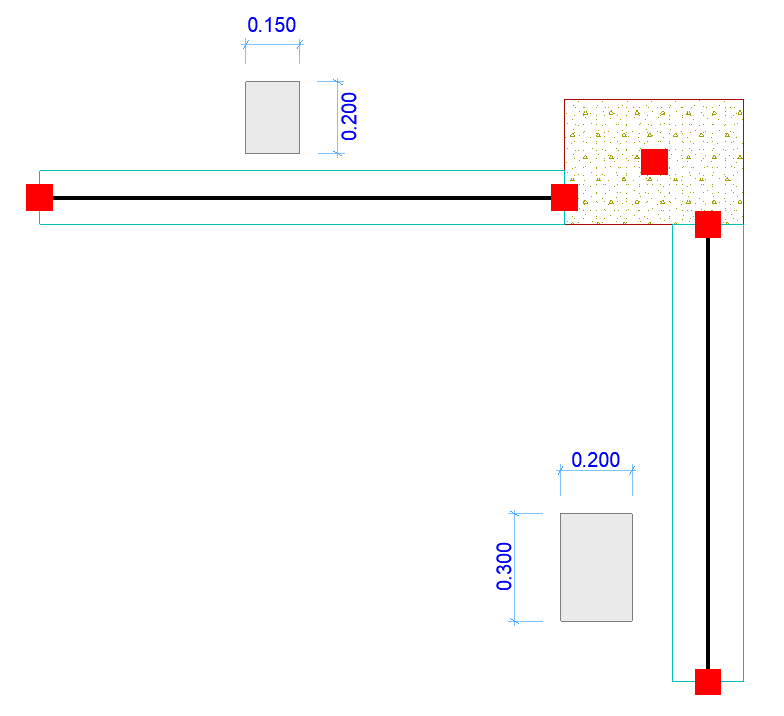

Давайте рассмотрим пример, в котором две балки соединяются с колонной. Каждая балка имеет собственное поперечное сечение и расположена с определенным эксцентриситетом относительно колонны.

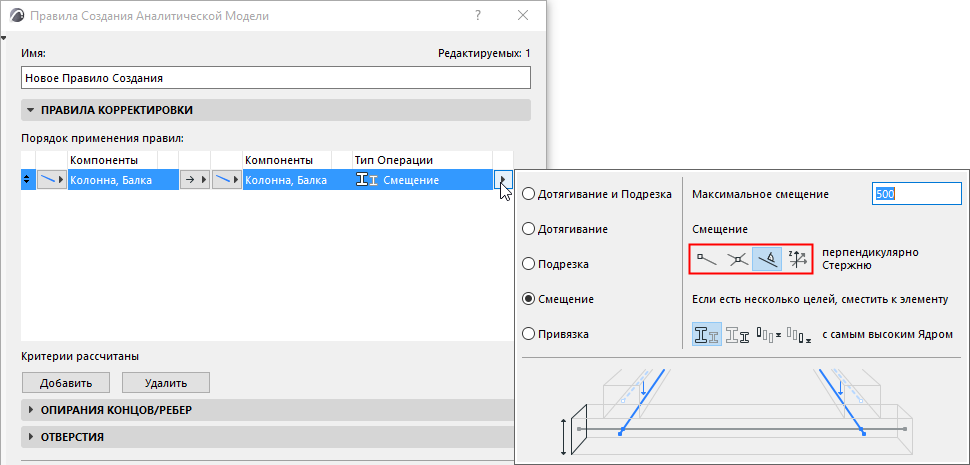

Щелкните на стрелке Типа Операции Смещения, чтобы выбрать варианты Смещения Стержней.

Задайте максимальную величину смещения.

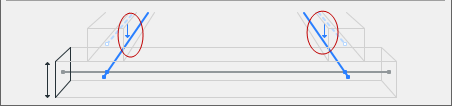

Выберите один из четырех логических вариантов смещения:


Каждый вариант проиллюстрирован в приведенной ниже таблице.

Смещение Стержня к Стержню


до конечного Узла Стержня

С самым высоким ядром


Смещение Стержня к Стержню


до конечного Узла Стержня

С самым низким ядром


Смещение Стержня к Стержню

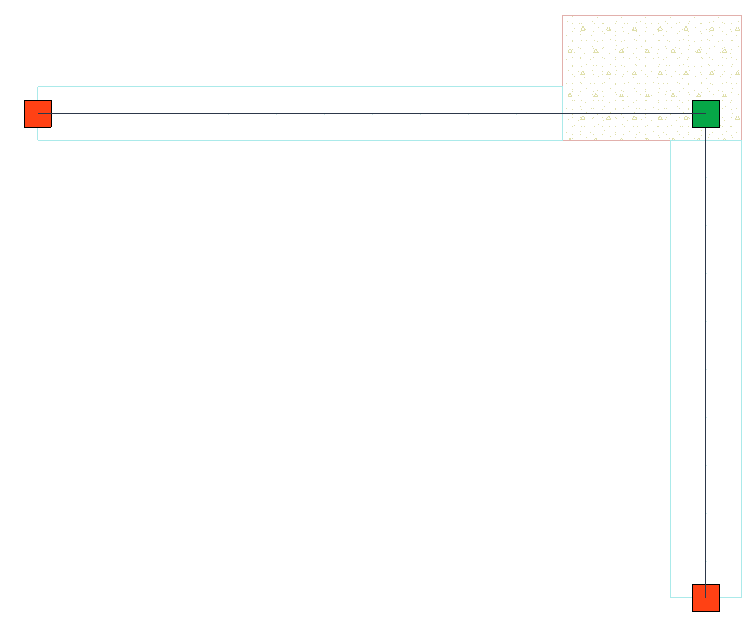

до пересечения Компонентов


Смещение Стержня к Стержню


перпендикулярно Стержню

С самым высоким ядром


Смещение Стержня к Стержню


перпендикулярно Стержню

С самым низким ядром


Только по Глобальной оси Z

Отметьте этот маркер, если Стержень должен смещаться только вдоль глобальной оси Z. В этом случае смещение в других направлениях выполняться не будет.

См. также Параметры Смещения при наличии нескольких Целей.
