Смещение всегда выполняется в одном направлении (первый ко второму): корректируемые Компоненты смещаются к целевым, а целевые Компоненты остаются на месте.
Пластины смещаются в направлениях, перпендикулярных их плоскостям. Это направление является локальной осью Z.
•Для каждой операции Смещения можно задать величину максимального расстояния (“Максимальное смещение”). Это расстояние измеряется между несоединенными Стержнями и/или плоскостями несоединенных Пластин.

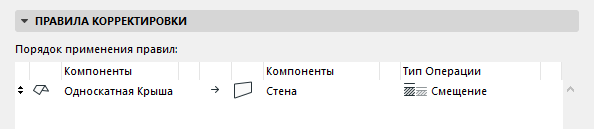

В этом примере смещение применено для Пластины Крыши, чтобы соединить ее с Пластиной находящейся ниже Стены:
Плоскость Крыши: до и после Смещения

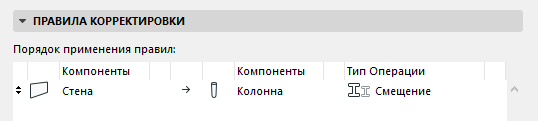

Смещение Пластин Стен к Стержням Колонн
|
|
СМЕЩЕНИЕ ПЛАСТИНЫ |
|
Смещение Пластины к Стержню
|
|
|
Смещение Пластины к Пластине
|
|
|

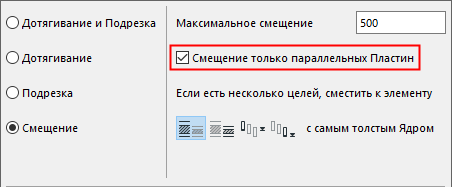

Смещение только параллельных Пластин
|
Смещение Пластин к Пластинам происходит только при условии параллельности плоскостей этих Пластин |
