Основные Настройки Cineware: Панель Окружающая Среда

Эта панель позволяет настроить параметры окружающей среды для визуализации: небо, погоду и время суток. Данные о местоположении берутся из настроек диалога Параметров Расположения объекта проектирования: См. Параметры Расположения.

Настройка Неба

Из выпадающего меню выберите Нет, Небо HDRI или Физическое Небо. В большинстве случаев лучше всего использовать Физическое Небо.

Физическое Небо

Физическое Небо содержит целый набор объектов, обладающих собственными параметрами (солнце, погода, облака, туман, радуга, атмосфера). Использование Физического Неба позволяет одновременно создать фоновое изображение и эффекты освещения. Его “интеллектуальные” параметры полностью взаимосвязаны.

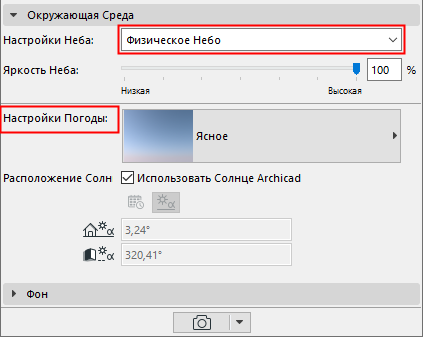

Выбрав Физическое Небо, раскройте выпадающее меню Настроек Погоды, чтобы выбрать один из предварительно настроенных наборов параметров погоды, включающих настройки неба, атмосферы, облаков, тумана, радуги и солнечных лучей.

Использовать Солнце Archicad

Отметьте этот маркер, чтобы вместо настроек даты и времени использовалось Расположение Солнца Archicad. Этот параметр служит для точной настройки погоды.

Настройка Расположения Солнца вручную

Деактивируйте маркер Использовать Солнце Archicad.

Выберите вариант указания расположения солнца:

•на основе даты/времени

•путем ввода азимута/высоты

См. также Примечание, относящееся к Параметрам Солнца в Archicad.

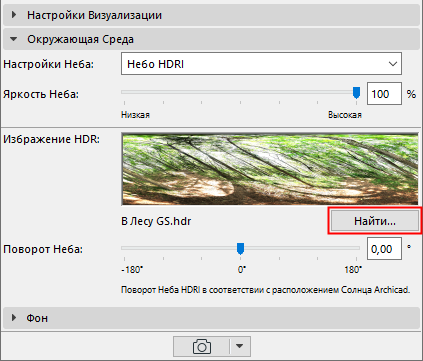

Небо HDRI

Нажмите кнопку Найти, чтобы выбрать изображение, создающее одновременно рассеянное освещение и фон при визуализации.

•Можно выбрать предварительно настроенное изображение из библиотеки (папка [Himg] Изображения HDR) или создать собственное. (При создании собственного изображения необходимо использование сферического вида во избежание искажений.)

•Изображение HDRI обеспечивает создание рассеянного освещения и размытых теней (четкие тени не создаются)

•В настройках Неба HDRI параметры отдельного Солнца отсутствуют. Для использования эффектов Солнца Archicad убедитесь, что регулятор Солнца в панели Основных Настроек включен. Повышение значения яркости Солнца, осуществляемое при помощи этого регулятора, одновременно повышает четкость теней.

•Воспользуйтесь регулятором Поворота Неба, чтобы повернуть изображение Неба HDRI в соответствии с расположением Солнца Archicad в 3D-модели. Результат этого вращения отображается в изображении предпросмотра.

Примечание: Яркость солнечного освещения задается в диалоге Параметров Солнечного Освещения, но эти настройки можно заменить (или отключить) в разделе Источников Света (панель Настройки Визуализации). См. Источники Света.

Примечание, относящееся к Параметрам Солнца в Archicad

•Расположение Солнца Archicad настраивается в диалоге Параметров 3D-проекции.

См. Графическая Настройка Расположения Солнца и Камеры.

•Яркость Солнца Archicad настраивается в диалоге Параметров Солнечного Освещения (его можно открыть из диалогов Параметров 3D-проекции и Параметров Камеры).

См. Параметры Солнечного Освещения.

Использование Расширенных Параметров Солнца с Небом HDRI

1.Отключите использование Солнца Archicad (В разделе Источников Света переведите регулятор в положение Нет).

2.Воспользуйтесь инструментом Источник Света, чтобы разместить в модели Объект Солнце. Расположение Объекта Солнца можно настроить вручную, и он обладает большим количеством параметров, чем Солнце Archicad, позволяя использовать возможности механизма Cineware.

Обратите внимание, что настройки Окружающей Среды Панели Параметров Визуализации никак не отражаются на 3D-модели. Поэтому, для визуального контроля результатов перемещения Объекта Солнца в 3D-окне необходимо использовать Панель Предварительного Просмотра Визуализации.
