Параметры трансляции DXF/DWG

Этот диалог содержит предварительно настроенные и доступные для редактирования трансляторы DXF-DWG. Они предназначены для настройки способов интерпретации элементов при экспорте в формате DXF/DWG и каким образом будут интерпретироваться элементы файла DXF/DWG при импорте в проект Archicad.

Трансляторы DXF-DWG хранятся в папке Значений по Умолчанию Archicad.

Примечание для пользователей Teamwork: Использование общих трансляторов гарантирует, что все пользователи будут иметь доступ к одним и тем же параметрам конвертирования. В связи с этим рекомендуется, чтобы менеджер САПР (или лицо, которое, по сути, выполняет такую роль) создал набор Трансляторов и разместил их на сервере. Чтобы использовать трансляторы, их нужно добавить в список, нажав кнопку Найти... в диалоге Параметров Трансляции DXF/DWG.

Этот диалог открывается в следующих случаях:

•При сохранении или открытии файлов DXF/DWG: нажмите кнопку Параметры в диалоге Сохранения, Открытия, Объединения или Присоединения.

•При активации команды меню Файл > Взаимодействие >DXF-DWG > Параметры Трансляции DXF-DWG

•При открытии файла DXF/DWG с помощью команды меню Файл > Библиотеки и Объекты > Открыть Объект.

•При активации команды меню Файл > Библиотеки и Объекты > Импорт Блоков из DXF/DWG

Управление Файлами Трансляции

Для каждого транслятора в списке приводятся следующие данные: Имя, Проект и Партнер.

Заблокированный транслятор нельзя отредактировать, но вы можете отредактировать его дубликат.

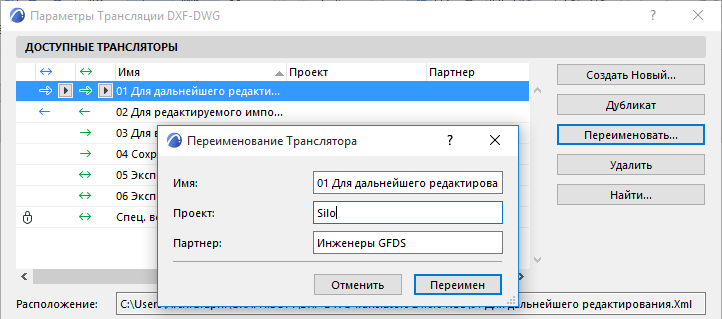

Для редактирования этих полей сделайте двойной щелчок на элементе списка, чтобы открыть диалог Переименования Транслятора (или нажмите кнопку Переименовать).

Удалить (эта кнопка доступна, если транслятор не заблокирован):

нажмите эту кнопку, чтобы удалить ненужные трансляторы:

•Удаление XML-файла транслятора. Эта команда полностью удаляет все настройки транслятора. Вы также можете просто удалить Транслятор из списка в этом диалоге. (Для повторного добавления транслятора в список нажмите кнопку Найти.)

Создать Новый: новый XML-файл Транслятора с настройками по умолчанию создается и добавляется в список. Этот файл XML можно сохранить в любой папке, в том числе и на офисном сервере.

Дублировать: создает дубликат выбранного Транслятора. Новый файл XML будет создан в той же папке, что и выбранный Транслятор.

Удалить (доступно, если транслятор заблокирован/недоступен/отсутствует): в результате наименование транслятора будет убрано из списка, но сам XML-файл транслятора не будет удален из файловой системы. (Для повторного добавления транслятора в список нажмите кнопку Найти.)

Найти: нажмите эту кнопку, чтобы указать путь к существующему файлу транслятора.

Расположение: в этом нередактируемом поле отображается путь выбранного файла транслятора.

Примечание: если файл XML был переименован, перемещен или удален, то его название отображается в списке Трансляторов курсивом, и он помечается как недоступный.

Почему мои трансляторы недоступны для редактирования?

Транслятор заблокирован

Заблокированный транслятор нельзя отредактировать, но вы можете отредактировать его дубликат.

Транслятор необходимо обновить

Начиная с версии Archicad 26, для файлов трансляторов DXF-DWG (в формате xml) использует обновленный формат файлов.

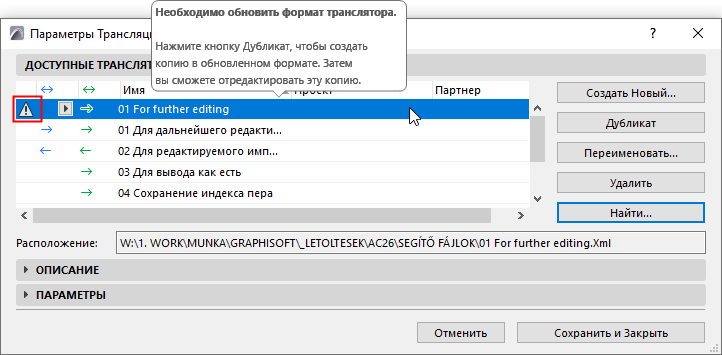

Трансляторы, импортированные из проектов более ранних версий, перечислены в настройках трансляторов DXF/DWG, но они устарели и поэтому недоступны для редактирования. Они помечаются особым значком и всплывающей подсказкой. Просто создайте дубликат устаревшего транслятора - эта копия будет обновлена до нового формата.

Файл шаблона транслятора недоступен

Если устаревший (и поэтому недоступный для редактирования) транслятор использует недоступный файл шаблона: он также помечается особым значком и всплывающей подсказкой с инструкциями.

1.Сначала откройте транслятор в более ранней версии Archicad (предшествующей версии 26), чтобы получить возможность отредактировать настройки транслятора.

2.Укажите путь к файлу шаблона, чтобы отредактировать его настройки.

3.Снова откройте транслятор в текущем сеансе работы Archicad: теперь вы сможете обновить транслятор (создать дубликат) на основе настроек файла шаблона.

Панель Описания DXF/DWG

Это многострочное редактируемое окно, содержащее информацию о выбранном трансляторе. Его содержимое редактируется простым щелчком в области окна.

Панель Параметры DXF/DWG

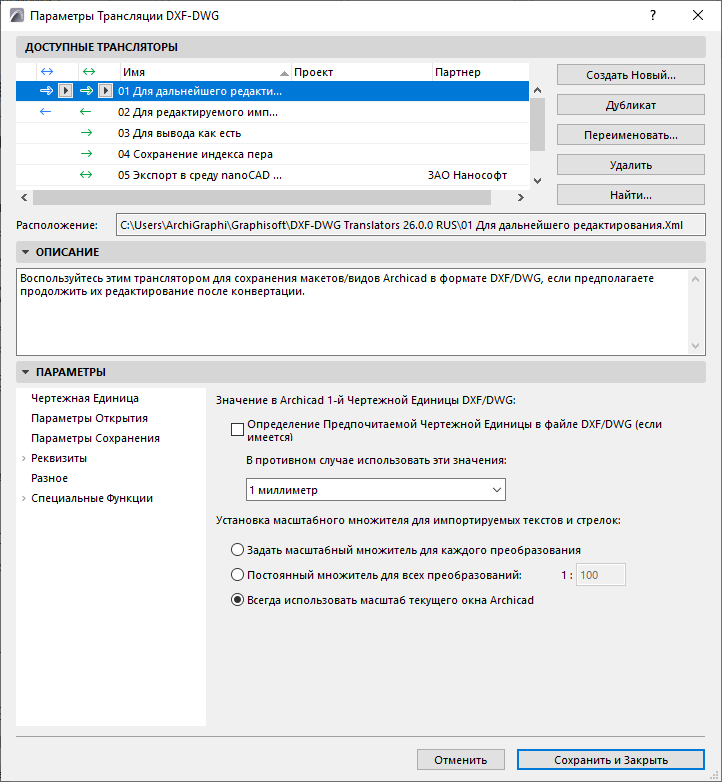

Правила преобразования при обмене данными разделены на шесть основных групп:

•Чертежная Единица

•Параметры Открытия

•Параметры Сохранения

•Реквизиты

•Разное

•Специальные Функции

Чертежная Единица (Параметры Трансляции DXF/DWG)

Параметры Открытия (Параметры Трансляции DXF/DWG)
