Настройки Инструментов Линейного Типа
Применяются для Линий, Дуг, Полилиний и Сплайнов.
Единые Параметры для Всех Инструментов Линий: активируйте этот маркер, чтобы изменения настроек в текущем окне Параметров применялись для всех инструментов линейного типа: Линий, Дуг/Окружностей, Сплайнов и Полилиний.
Избранные Параметры любого из этих четырех Линейных инструментов (Линии, Дуги, Полилинии, Сплайна) можно применять для всех элементов Линейных типов.
Параметры Линии - панель Общие Параметры
•Тип линии. Выберите тип линии из всплывающей палитры типов линий.
•Номер пера. Введите номер пера (1-255) для линии/дуги/полилинии/сплайн-кривой.
•Цвет пера: щелкните на цветной кнопке для выбора цвета пера линии/дуги/Полилинии/Сплайна.
•Только для полилиний: Выберите способ распределения образца штриховой линии.
•Активируйте маркер Граница Зоны, если хотите, чтобы линии служили границами автоматически создаваемых Зон.
Маркеры

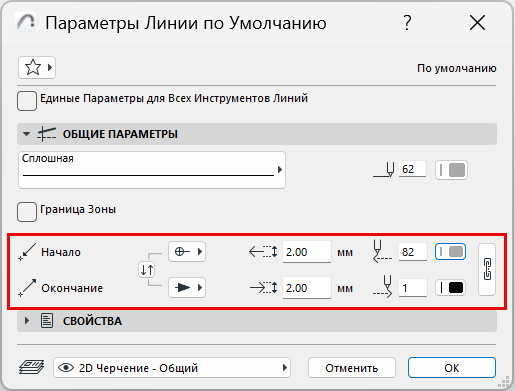

Используйте переключатель типа Стрелок, чтобы добавить стрелки в начале и/или конце Линии/Дуги/Полилинии/Сплайна.
•Введите значения высоты маркеров Начальной и Конечной Стрелок.
•Введите номер Пера (1-255) маркеров Начальной и Конечной Стрелок.
•Щелкните на поле цвета Пера для настройки маркеров Начальной и Конечной Стрелок.
•Щелкните и выберите для маркера тип стрелки из выпадающего списка.
Примечание:
–Если выбрать вариант "Без стрелки" в выпадающих списках, то поля настройки размера и цвета пера станут недоступны.
–Поменяйте местами или свяжите настройки размеров и перьев стрелок.

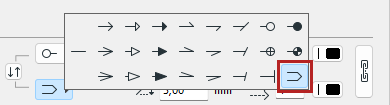

–Для инструмента Линия: Последний тип стрелки удваивает линию. Курсор позиционируется по невидимой линии оси между двумя видимыми линиями.
Параметры Линии - панель Свойства
Панель Свойства Линии ничем не отличается для инструментов Линия, Дуга/Окружность, Полилиния и Сплайн.
