Vamos a crear una trama de símbolo basada en un dibujo desde cualquier ventana 2D, siguiendo estos pasos:
1.Dibuje un patrón utilizando Líneas, Arcos, Puntos Calientes y/o Tramas.
2.Seleccione todos los componentes del patrón y haga clic en Edición > Copiar.
3.Vaya a Opciones > Atributos de Elemento > Tramas.
4.Haga clic en Nueva.
5.Especifique un nombre para la nueva trama.

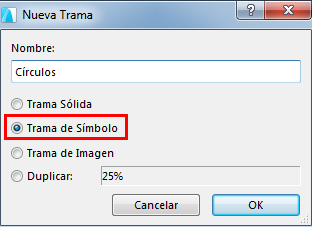

6.Elija el botón Trama de Símbolo y haga clic en OK.

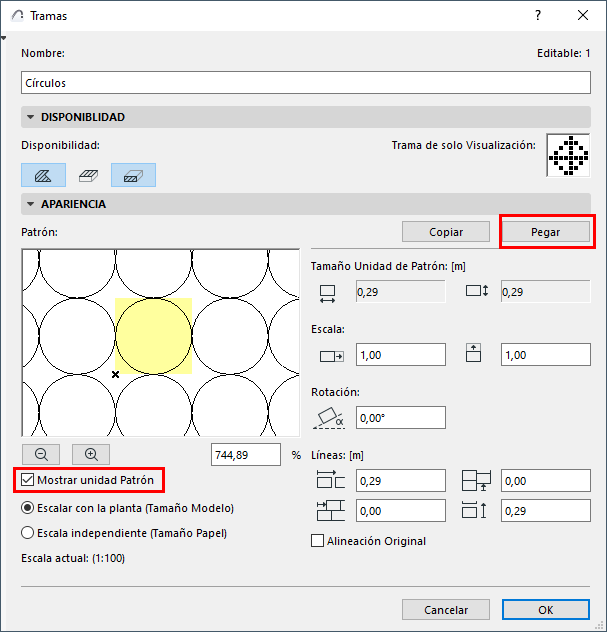

7.En el panel Apariencia, haga clic en Pegar. El patrón copiado aparece en la ventana del Patrón.
Notas:
–La selección pegada puede incluir solo Líneas, Arcos, Puntos Calientes y/o Tramas.
–Si la selección pegada incluye tramas: todas las tramas de la Trama de Símbolo colocada se mostrarán con la misma pluma, aunque las tramas de origen utilizaran plumas diferentes.
8.Active Mostrar Unidad Patrón para destacar una sola unidad del patrón en la ventana de vista previa de este cuadro de diálogo.

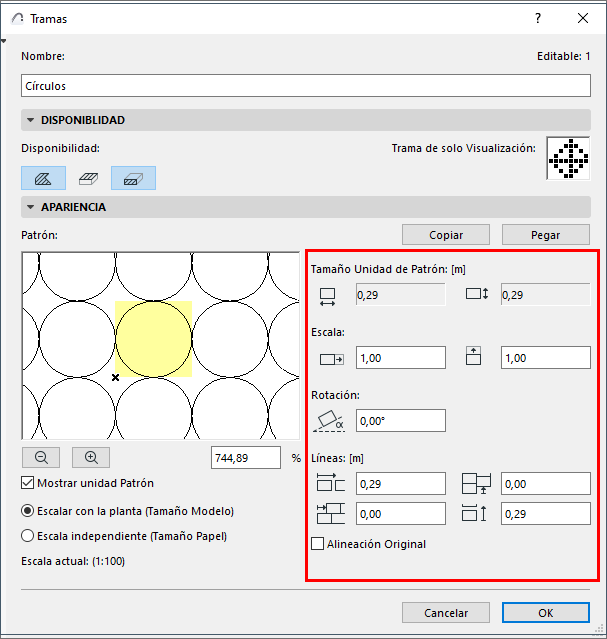

9.Use los controles en Editar Símbolo Patrón para definir el tamaño, el patrón y el ángulo de rotación de la trama de símbolo.
Tamaño Unidad de Patrón
Este es el tamaño absoluto de la unidad del Símbolo en la Planta.
Use estos cuatro campos para definir los vectores de filas que componen el patrón de símbolo.
Escala
Introduzca los valores de escala a los que desea “alargar” la unidad de Símbolo tanto en horizontal como en vertical. (Por defecto, este factor es 1.0; es decir, la unidad de símbolo no se alarga).
El campo porcentaje y los botones de zoom situados debajo de la ventana de vista previa hacen referencia a la imagen de la ventana de vista previa solamente. La vista previa muestra el patrón de símbolo en el porcentaje dado en comparación con su apariencia en la Planta.
Rotación
Introduzca un ángulo en grados para el patrón de trama si lo desea.
Líneas
Para cambiar la distribución del patrón, introduzca valores para el espaciado horizontal y vertical entre los vectores del patrón.
También puede introducir desplazamientos, para crear huecos en el patrón.
Marque Alineación Original para volver a los valores guardados.
Para determinar la relación entre las tramas y la escala del proyecto, utilice los dos botones de opción.
Ver también Escala de Tramas.

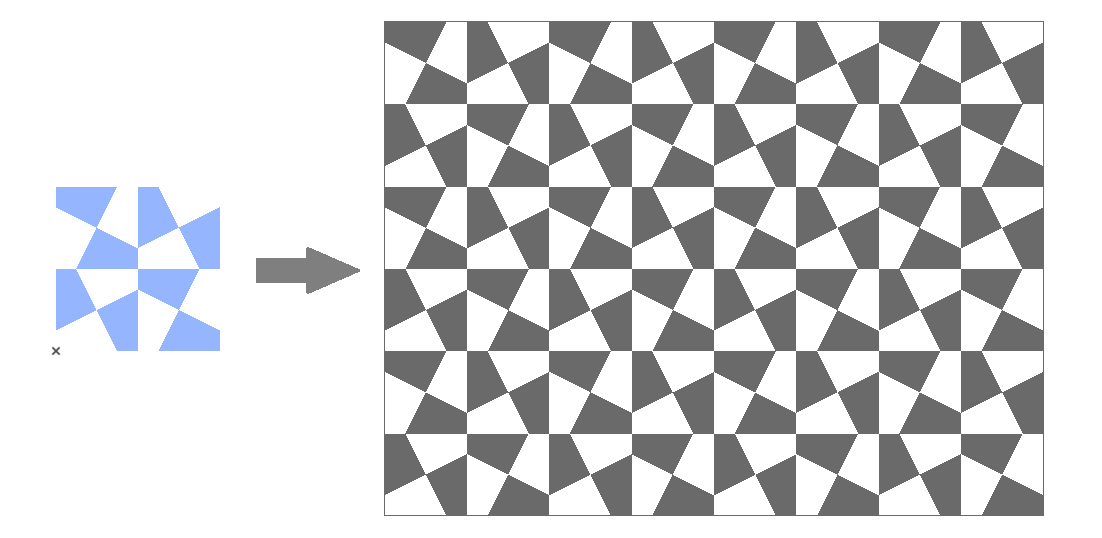

Patrón de Trama de Símbolo (derecha) basado en elementos dibujados a mano (izquierda)
Tramas de Símbolo a modo de Capas de Elementos Compuestos: Ajustar a Capa
