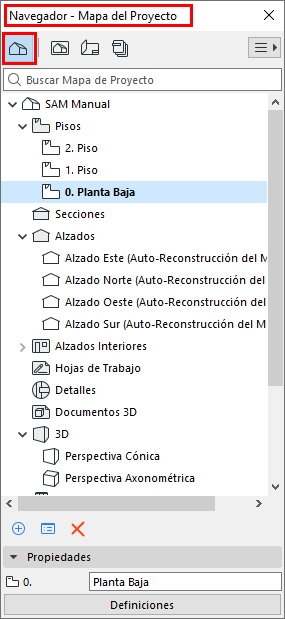

Mapa de Proyecto del Navegador
Estructura de árbol de los puntos de vista del proyecto, organizados en carpetas. Los iconos de Punto de Vista (en el Navegador y en la barra de Pestañas) son negros.
Utilice el campo de búsqueda para localizar ítems por su nombre.
¿Qué es un Punto de Vista?
Un Punto de Vista representa una ventana en un lugar en particular de su proyecto.
Los Puntos de Vista se listan en el Mapa de Proyecto del Navegador, organizados en carpetas (una carpeta nombrada para cada tipo de punto de vista).
Nota: Una vez que se guardan las definiciones de un punto de vista, se crea una vista (y se añade al Mapa de Vistas) y puede colocarse en un Plano.
Carpetas en el Mapa de Proyecto
Estas carpetas son un listado fijo de tipos de ítems; aquí no puede añadir o eliminar carpetas.
Pisos
Todos los Pisos definidos para el proyecto.
Nota: En el Mapa del Proyecto, la ID del Piso no es editable. Un ID de Piso es idéntico a su número de piso, que se puede establecer en las Definiciones de Pisos.
Secciones, Alzados, Alzados Interiores, Hojas de Trabajo, Detalles y Documentos 3D
Carpetas que contienen los puntos de vista correspondientes.
Consulte Vistas de Modelo si desea más información sobre cada uno de estos puntos de vista.
3D
Contiene proyecciones 3D y recorridos de cámara.
•Por Defecto se proporcionan dos proyecciones por defecto: Perspectiva Cónica y Axonometría Genérica.
•Cuando coloca Cámaras en el Proyecto, sus nombres aparecen en la carpeta 3D, agrupados bajo una ruta.
Ver Definiciones de Herramienta Cámara.
Esquemas
Contiene los esquemas interactivos (Elementos, Componentes, Superficies) creados como parte de la documentación del proyecto. Use los Esquemas como base para la ordenación de elementos de construcción de los fabricantes, así como para comprobar la consistencias de los elementos en base a un conjunto de criterios.
Índices de Proyecto
Por ejemplo, índices de vistas, hoja de Plano, lista de Dibujos.
Ver Índices de Proyecto.
Listados
Esquemas de listado predefinidos para Elementos, Componentes y Zonas
Información
Notas de Proyecto e Informe (también disponible en el menú Ventanas)
Para mayor información, ver Notas de Proyecto y Ventana de Informe de Sesión.
