Utilice las Guías de Distancia para insertar y mover elementos con precisión en la Planta, con guías emergentes que muestran distancias dinámicas desde los elementos "contextuales" circundantes. Puede utilizar las Guías de Distancia durante y después de la colocación de los elementos.
Activar Guías de Distancia
Las Guías de Distancia están activadas por defecto.
Actívelas o desactívelas de las siguientes maneras:

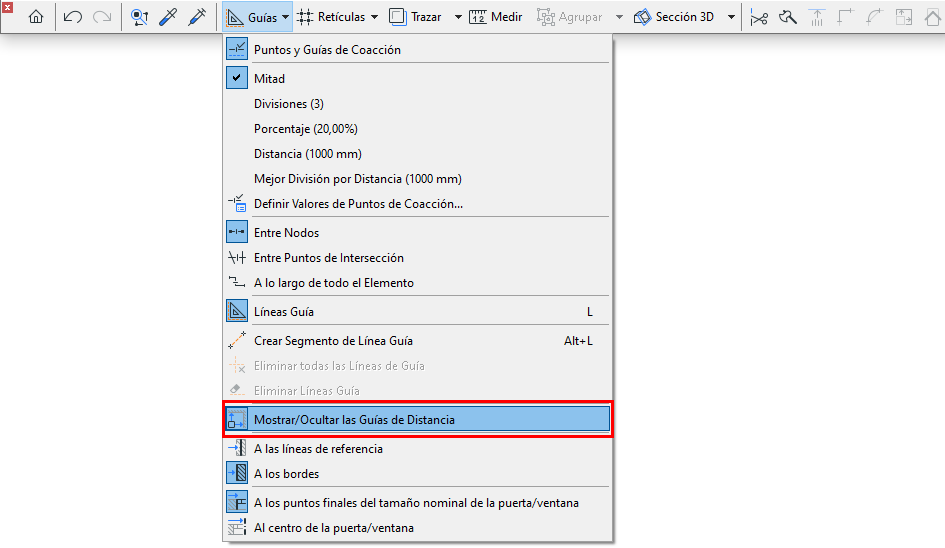

•Ver > Guías de Distancia
•Opciones > Entorno de Trabajo > Entradas de Informador y Coordenadas
•Conmutador de la Barra de Herramientas
Puede personalizar el color de las Guías de Distancia en Opciones > Entorno de Trabajo > Entradas de Informador y Coordenadas.
Definir Preferencias de las Guías de Distancia

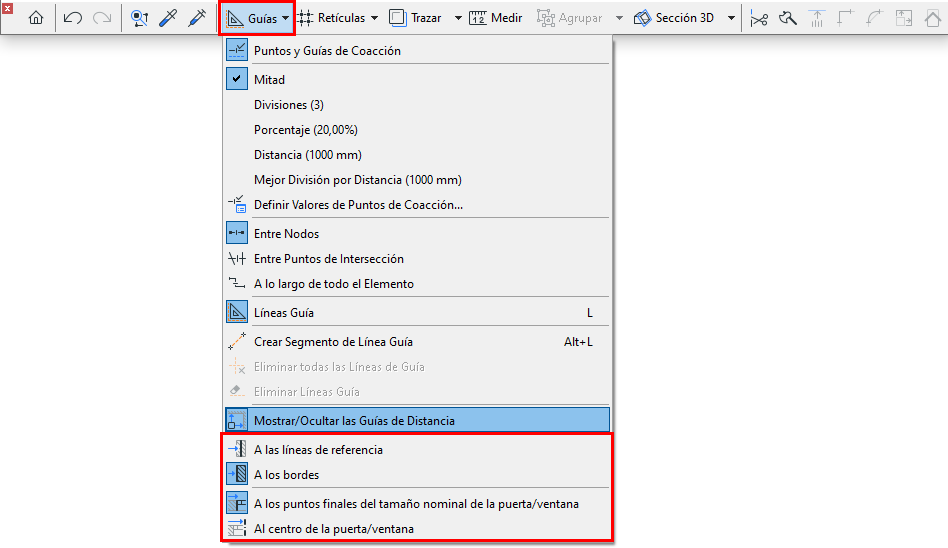

Desde el conmutador de la barra de herramientas:
•Definir si las guías deben medir desde los bordes de los elementos, o desde sus líneas de referencia
•Definir qué puntos de referencia de puertas/ventanas se van a utilizar. Ver Puntos de Referencia de Puertas/Ventanas.
¿Qué elementos muestran las Guías de Distancia?
Los siguientes elementos "contextuales" muestran Guías de Distancia cuando selecciona o introduce un elemento independiente:
•Red (sin la parte del marcador)
•Muro
•Viga
•Pilar
Guías de Distancia - Prioridad
Cuando existen varios tipos de elemento (visibles en el zoom actual) pueden utilizarse todos como elementos de contexto, las Guías de Distancia dan preferencia a los elementos en el siguiente orden:
1.Líneas de Red
2.Muros
3.Vigas
4.Pilares
Utilice las Guías de Distancia para editar el elemento seleccionado
1.Seleccione un único elemento de los siguientes tipos en la Planta (no se admiten elementos curvos):
•Muro
•Viga
•Pilar
•Puerta/Ventana
•Abertura
2.Edite la ubicación del elemento seleccionado utilizando el Informador, aprovechando la información de las Guías de Distancia.
Ver Inserción de Elementos Mediante el Informador.
Nota sobre Guías de Distancia con muros y vigas
Al utilizar Guías de Distancia para "mover" estos elementos longitudinalmente, se estirarán o encogerán (en lugar de moverse de un lugar a otro). Los muros y vigas conectados no se desconectarán.
Utilice las Guías de Distancia para la inserción de elementos
1.Active una de las siguientes herramientas de elementos:
•Muro
•Viga
•Pilar
•Puerta/Ventana
•Abertura

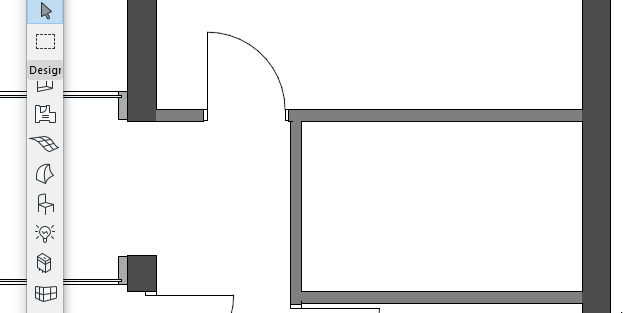

2.Defina la ubicación del cursor utilizando el Informador. Debe utilizar el teclado para entrar en el Informador y editar los valores.

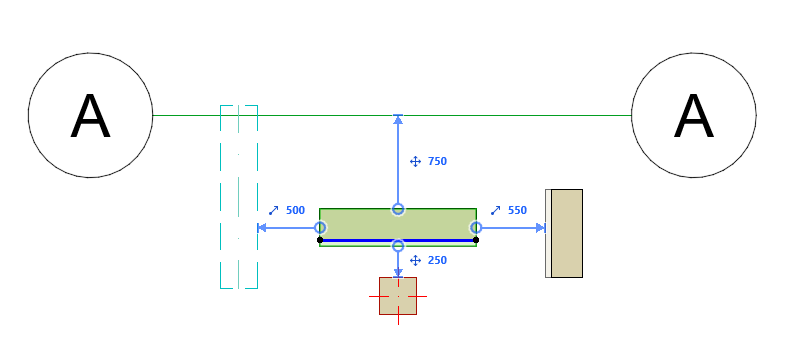

3.Las Guías de Distancia indican la distancia perpendicular desde la posición del cursor a los elementos "contextuales" circundantes. (No compatible en elementos curvos)
Nota: La posición del cursor que defina es el punto de inicio de la línea/eje de Referencia del nuevo elemento.
Recortes de Extremo y Eje de Referencia del Pilar

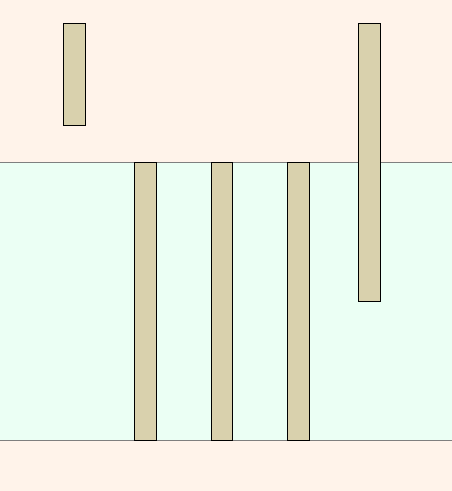

Revincular la Guía de Distancia a otro eje de referencia
Para un elemento seleccionado en la Planta, puede revincular manualmente la Guía de Distancia a otro borde.
1.Apunte con el cursor a la punta de flecha situada al final de la línea de la Guía de Distancia
2.Pase el ratón por encima para ver la información
3.Haga clic en la flecha para editarla
4.Haga clic en cualquier borde válido (cualquier borde de elemento proyectado que sea paralelo al elemento seleccionado, o perpendicular a la Guía de Distancias)
Puntos de Referencia de Puertas/Ventanas

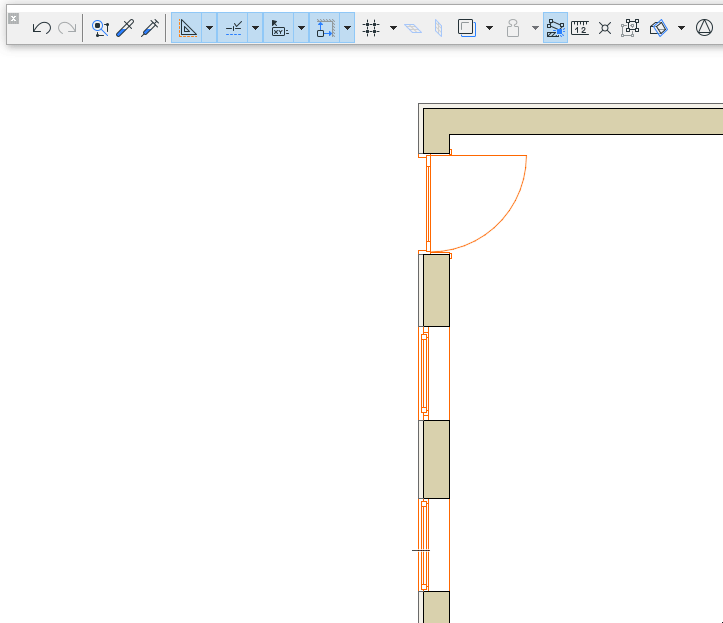

Elija qué puntos de referencia de puertas/ventanas desea utilizar:
•A los puntos finales de tamaño nominal: Mide desde los puntos finales de tamaño nominal de la selección hasta el punto final de tamaño nominal del elemento Puerta/Ventana de referencia, si procede
•Al centro: Mide desde el punto central de la selección hasta el centro del elemento Puerta/Ventana de referencia, si procede
