Visualización de Zonas en el Plano de Planta

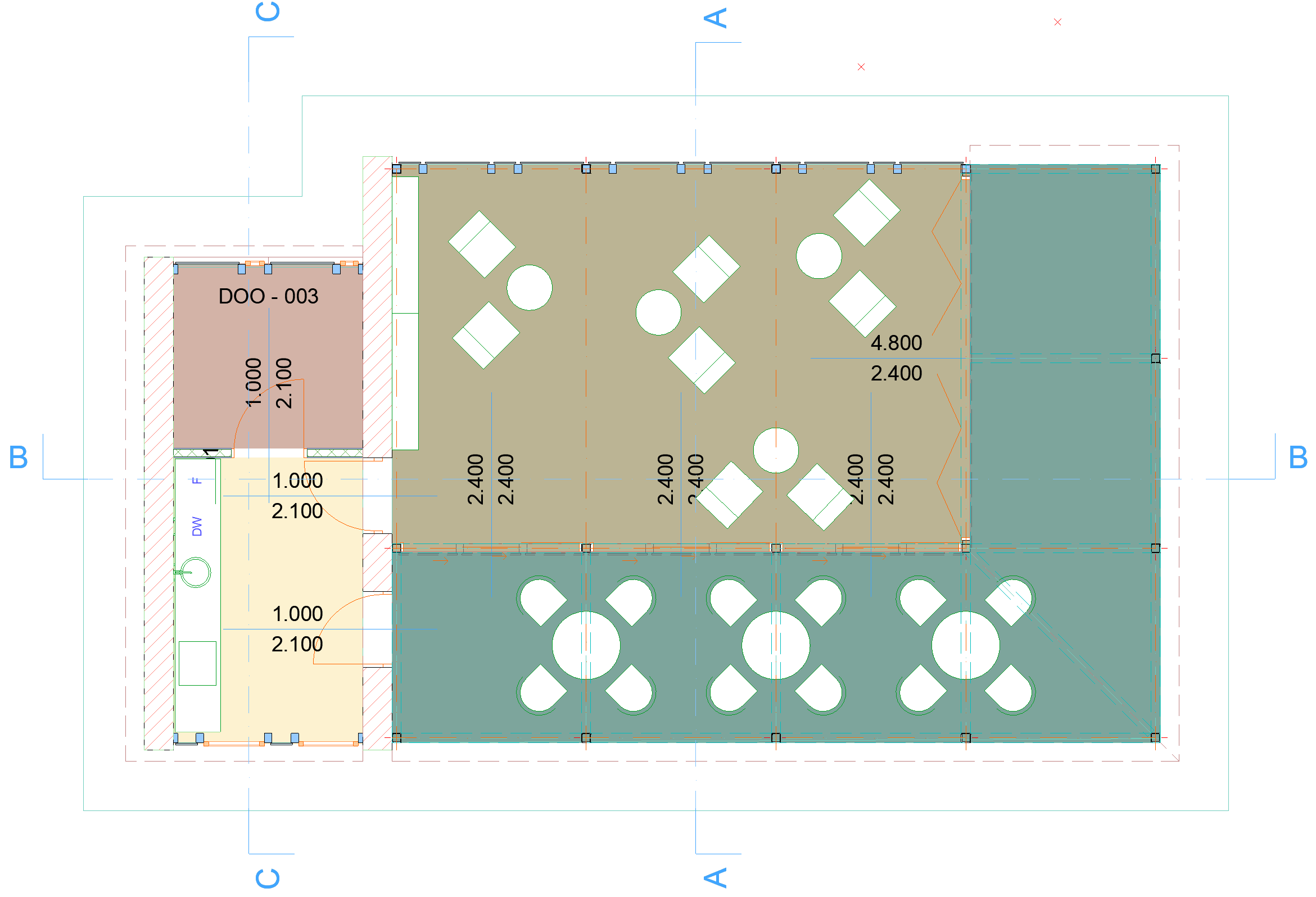

Por defecto, los fondos de zonas son visualizados con el color de Categoría de zona.
Ver Categorías de Zona.
Puede asignar una trama de Zona diferente usando cualquier trama de relleno.
1.Vaya al panel Plano de Planta de Definiciones de Zona.
2.Active el icono Trama de Relleno situado a la izquierda.
3.Elija un patrón de trama desde el menú desplegable.
Si ha asignado una trama de Zona, se visualizará en la Planta por defecto.
Nota: Los Fondos de Zona (y otras tramas) pueden utilizar Sobrescituras Gráficas.
Ver Reglas de Sobrescritura Gráfica.

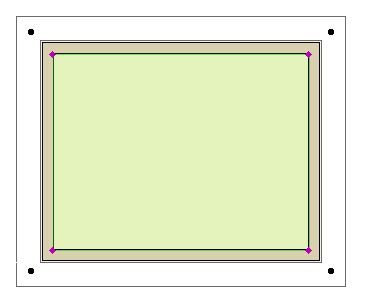

Visualización de Zonas con Muros Inclinados
Las zonas limitadas por uno o más muros inclinados considerarán correctamente la geometría inclinada. Estas zonas son visualizadas en la Planta con dos polígonos de zona separados:
•El polígono con puntos de selección editables delimita la parte visible de la zona en la Planta (mientras que pueda editar este polígono, esta edición no tiene efecto en la zona 3D real), y
•El polígono con puntos de selección regular indica la verdadera extensión de la base de la zona 3D (no puede editar la forma de la zona al editar este polígono.)
Nota: Para una Zona creada con el método de Línea de Referencia, puede configurar su visualización en Planta como "Bruto" o "Neto", utilizando los botones en las definiciones de la Zona. Ver Polígono de Zona.
