Representaciones 2D y 3D de Objetos

Opciones de Vista de Modelo para Ítems de Biblioteca

Dependiendo de qué bibliotecas haya cargado en su proyecto, utilice Opciones de Vista de Modelo (Documento > Vista de Modelo > Opciones de Vista de Modelo) para asignar preferencias globales para la visualización de determinados ítems de biblioteca y sus parámetros.

Ver Definiciones Misceláneas para Ítems de Biblioteca.

Por defecto, los Objetos usan las definiciones de nivel de detalle de las Opciones de Vista de Modelo (por OVM). Para un objeto/lámpara específico, si el control está disponible, puede sobrescribir su nivel de detalle en las Definiciones del Elemento (use los controles en la Representación 2D o 3D).

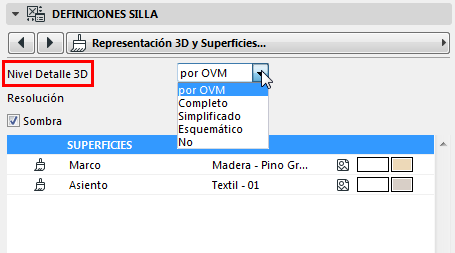

Nivel de Detalle 3D

Dónde esté disponible, este control le permite sobrescribir las definiciones basadas en OVM para un objeto: Elija Esquemático, Simplificado, o Completo.

Algunos elementos complejos pueden tardar mucho tiempo en mostrarse en un 3D totalmente detallado, por ejemplo, los árboles con mucho detalle u otras plantas que tienen un gran número de polígonos.

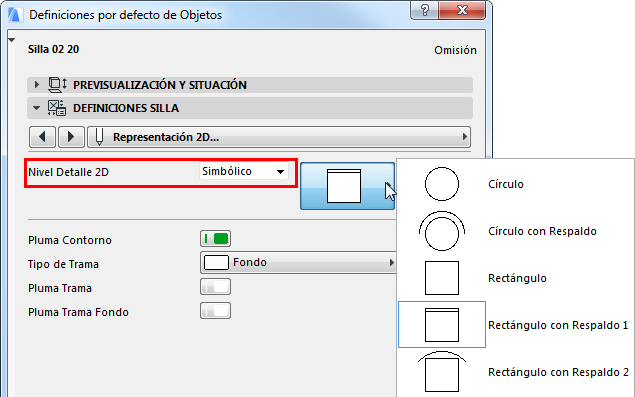

Nivel de Detalle 2D

•Si escoge Simbólico, estará disponible el parámetro Tipo de Símbolo, donde podrá elegir un símbolo fijo para visualizar el objeto en vistas 2D independientemente de su escala.
