Definiciones Misceláneas para Ítems de Biblioteca

Para acceder a este panel, vaya a Documento > Vista de Modelo > Opciones de Vista de Modelo.

•Este panel y su contenido dependen de las bibliotecas que haya cargado. (Es posible que haya varios paneles, uno por cada biblioteca cargada en su proyecto).

•Los objetos de Biblioteca ubicados en una biblioteca concreta se visualizarán globalmente de acuerdo con las Opciones de Vista de Modelo definidas aquí.

•Las opciones sólo se aplicarán a aquellos objetos cuyo Script GDL esté programado para permitirlo.

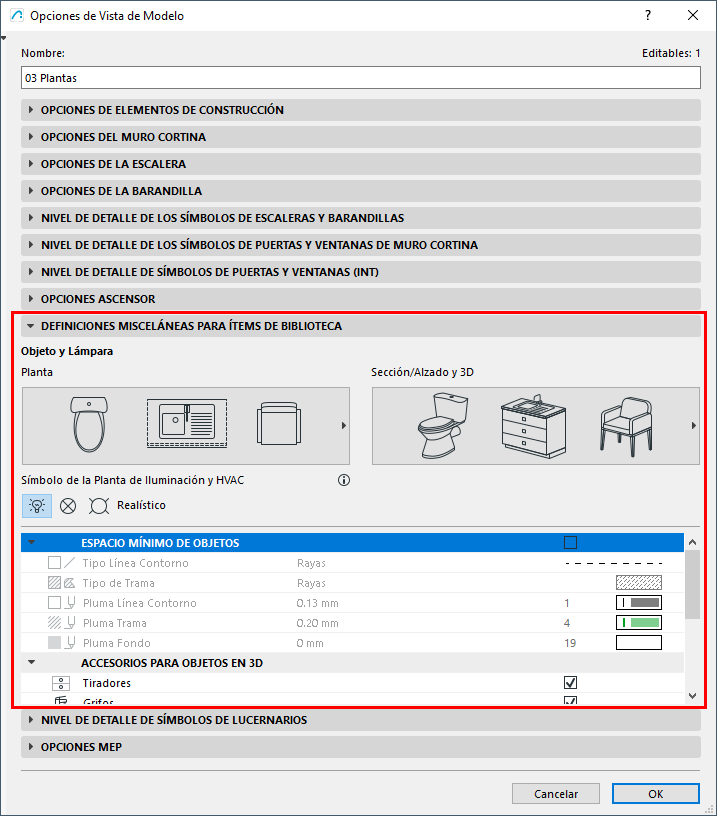

En la versión INT, el panel se ve así:

Espacio Mínimo de los Objetos

Marque esta casilla para mostrar el espacio mínimo de los objetos en la Planta, utilizando un contorno y una trama. Elija las opciones de tipo de línea y pluma para el contorno, así como de tipo/pluma/fondo de la trama.

Se muestra una visualización de contorno/trama del Espacio Mínimo para todos los objetos que tengan un parámetro de Espacio Mínimo definido.

•Para Objetos, use los parámetros de Espacio Mínimo en las Definiciones del Objeto.

Nivel de Detalle de Objeto y Lámpara

Defina el Nivel de Detalle en Planta:

•Completo, Medio, o Bajo

y en Sección/Alzado y Proyecciones 3D:

•Completo, Simplificado o Esquemático

Los Objetos y Lámparas usan las definiciones de Nivel de Detalle definido aquí por defecto (por OVM). Para un objeto/lámpara específico, si el control está disponible, puede sobrescribir su nivel de detalle en las Definiciones del Elemento (use los controles en la Representación 2D o 3D).

Ver Representaciones 2D y 3D de Objetos.

Iluminación y Símbolos de Planta HVAC

Elija una de las opciones existentes para visualizar los Símbolos de Planta de Iluminación y los objetos HVAC (p. ej., lámpara de techo, detector de humo, difusor de aire) del proyecto.

•Realístico

•Eléctrico

•Planta de Falso Techo

Accesorios de Objeto en 3D

Haga clic en los botones para mostrar o esconder estos tipos de accesorios en 3D:

•Tiradores

•Grifos

Línea de Abertura de Objetos en 3D

•Elija Tirador o Bisagras para definir la orientación de las líneas de abertura.

•Elija los Tipos de Línea (discontinua, sólida, puntos) para las líneas de abertura en los lados de abertura y los opuestos.

Nota: Esta opción depende de la escala (normalmente, las líneas de abertura no se visualizan en escalas reducidas).

Conexiones MEP del Objeto

Los elementos compatibles con el Diseñador MEP incluyen Conexiones para permitir la conexión con cualquier objeto en un recorrido MEP.

Use esta casilla para mostrar u ocultar estas Conexiones.
