Combinaciones de Sobrescritura Gráfica
Una Combinación de Sobrescrituras Gráficas es una colección de Reglas de Sobrescritura Gráfica, aplicadas a los elementos de la vista de modelo.
Aplicar una Combinación de Sobrescrituras Gráficas
Para aplicar una Combinación a la vista activa, selecciónela desde una de las siguientes opciones:

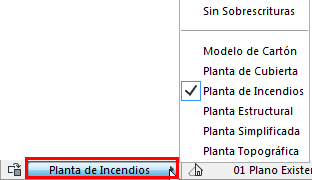

•Desplegable de Opciones Rápidas (en la parte inferior de la ventana)
•Diálogo de Combinaciones de Sobrescritura Gráfica

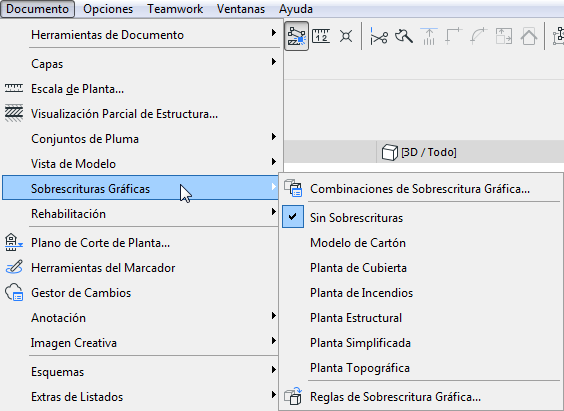

•Menú Documento > Sobrescituras Gráficas

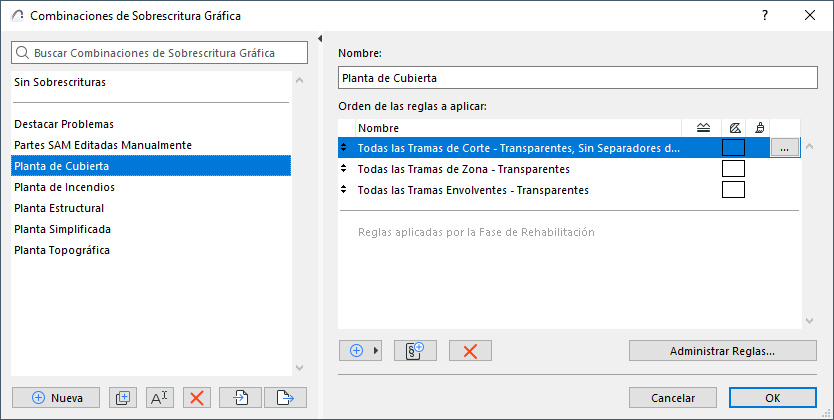

Cuadro de Diálogo de Combinaciones de Sobrescritura Gráfica
Utilice este diálogo para crear combinaciones de Reglas de Sobrescritura Gráfica.
Para abrirlo, realice una de las siguientes acciones:
•Documento > Sobrescituras Gráficas > Combinaciones de Sobrescritura Gráfica
•Abrir desde Opciones Rápidas
La parte izquierda lista las Combinaciones de Sobrescritura Gráfica definidas en el proyecto.
La Combinación superior, Sin Sobrescrituras, es la predefinida y no es editable.
Haga clic en Nueva para crear una nueva combinación o duplicar una existente.

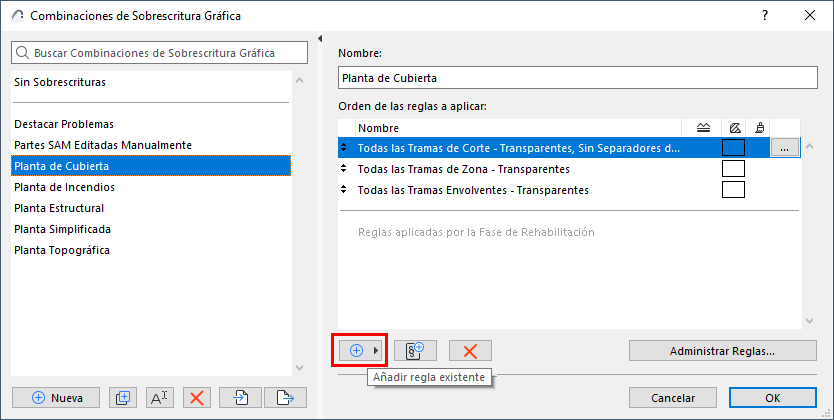

Añadir Regla Existente
Elíjalas desde la lista de Reglas de Sobrescritura Gráfica definidas para añadirlas a la Combinación actual:
1.Haga clic en Añadir regla existente

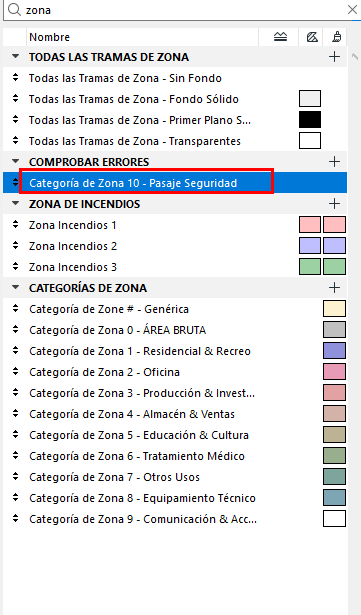

2.En la lista que aparece, busque y seleccione las reglas que necesita.
Si el nombre de la regla está en azul, significa que es una nueva que acaba de crear (en el diálogo de Reglas, mientras el cuadro de diálogo Combinaciones de Sobrescritura Gráfica está abierto), o que acaba de importar como parte de una Combinación - por lo que es más fácil de encontrar.
3.Para añadir las reglas seleccionadas a la Combinación actual, realice una de las siguientes acciones:
•pulse Enter
•haga clic en Añadir al final de la lista
•en Mac: doble clic

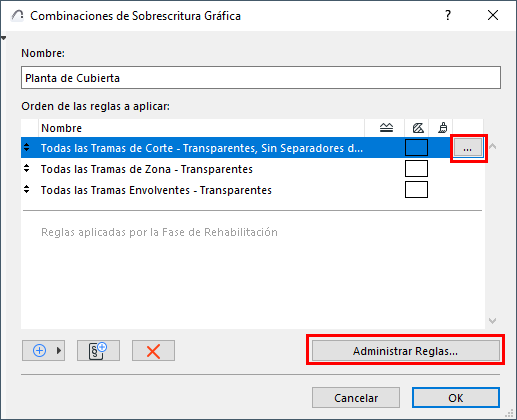

Administrar Reglas
Para administrar y editar las reglas, necesita el cuadro de diálogo de Reglas de Sobrescritura Gráfica.
Para abrirlo desde el cuadro de diálogo Combinación, realice una de las siguientes acciones:
•Doble-clic en una Regla
•Seleccione la Regla, y haga clic en el Editar Regla al final de la fila
•Haga clic en Editar Reglas en la parte inferior del cuadro de diálogo
Ver Reglas de Sobrescritura Gráfica.

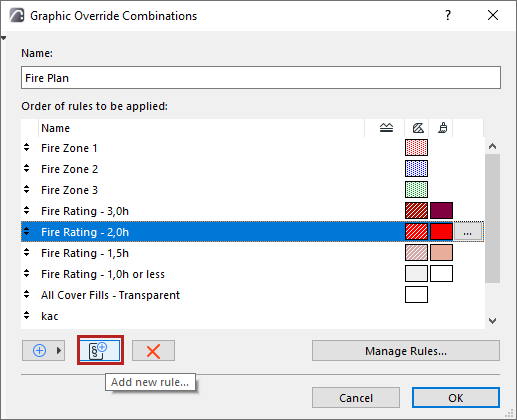

Añadir una Nueva Regla
Esto le permite añadir una regla nueva o duplicada a la Combinación actual.
1.Haga clic en el botón Añadir nueva regla
2.En el diálogo que aparece, elija Nuevo o Duplicar y dé un nombre a la regla.
3.La nueva regla se añade a la Combinación actual. Establezca sus criterios ahora o más adelante.
Para mas detalles, ver Reglas de Sobrescritura Gráfica.
Las Reglas de una Combinación de Sobrescritura Gráfica son aplicadas en el orden en el que se listan.
Si se aplican dos reglas, pero no se pueden aplicar simultáneamente, se aplica la regla que está más arriba.
•Por ejemplo: todao los muros de yeso son azules, y todos los elementos con una Resistencia al Fuego de 30 min son rojos. Un muro que coincida con estas dos reglas obtendrá la Sobrescritura de la regla que esté más arriba en la lista.
Para cambiar el orden, arrastre una regla hacia arriba y hacia abajo utilizando las flechas del borde izquierdo de su fila en la lista.
Las Reglas aplicadas por Fase de Rehabilitación están al final de la lista (prioridad más baja), y esta posición no se puede cambiar.

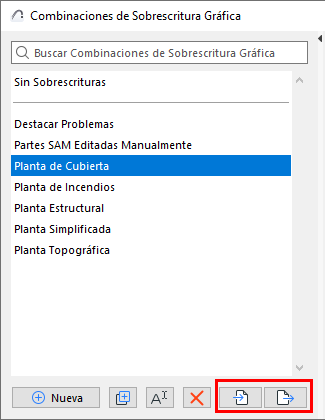

Exportar/Importar Combinación de Sobrescritura Gráfica
Utilice sus Combinaciones de Sobrescrituras Gráficas en otros proyectos.
1.Seleccione una o más Combinaciones de Sobrescritura Gráfica
2.Utilice los botones de la parte inferior del diálogo de Combinaciones para Exportar o Importar las Combinaciones seleccionadas en formato XML
Combinar las Reglas de la Combinación Importada
En la importación: la Combinación entrante y todas las Reglas que contiene son combinadas con las existentes en el proyecto.
Si una Regla importada tiene el mismo nombre que otra existente en el proyecto:
•Si el contenido de ambas Reglas es idéntico, no se crea ningún duplicado
•Si el contenido de ambas Reglas difiere, la Regla importada se combina en el proyecto, y se añade un sufijo a su nombre.
