Definiciones del Recorrido - Derivación, Posicionamiento, Aislamiento

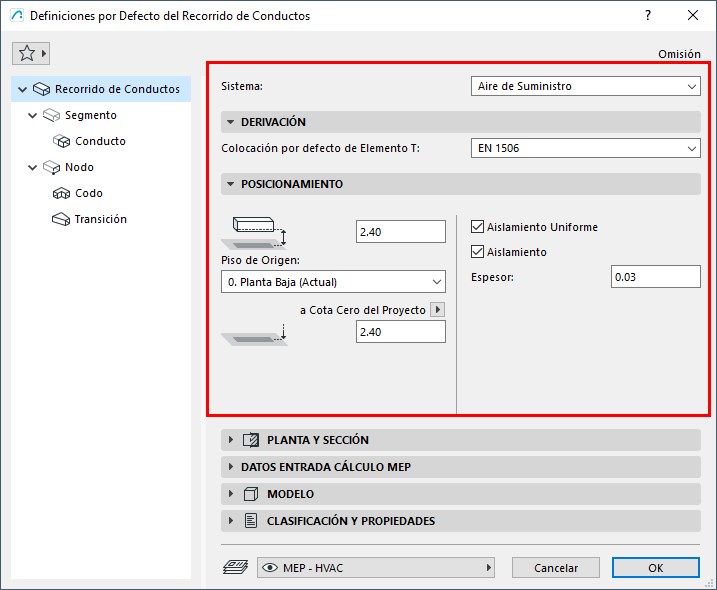

Abrir Definiciones por Defecto de la Herramienta de Recorrido MEP.

Sistema MEP

Seleccionar un Sistema MEP disponible. El Sistema MEP define la apariencia del Recorrido en 2D y 3D. Ver Sistemas MEP.

Nota: cuando conecta un elemento de recorrido a un objeto MEP independiente, el elemento de recorrido "hereda" automáticamente el Sistema MEP del objeto, en lugar de utilizar el Sistema MEP establecido para el elemento de recorrido.

Derivación

En Derivación, se da la tabla de dimensiones por defecto para los elementos T del recorrido.

Ver Especificaciones de Recorrido.

Posicionamiento

•Defina el Piso de Origen de los elementos del recorrido y el desplazamiento desde el Piso de Origen

•Defina el desplazamiento inferior del elemento de recorrido desde el nivel de Referencia elegido

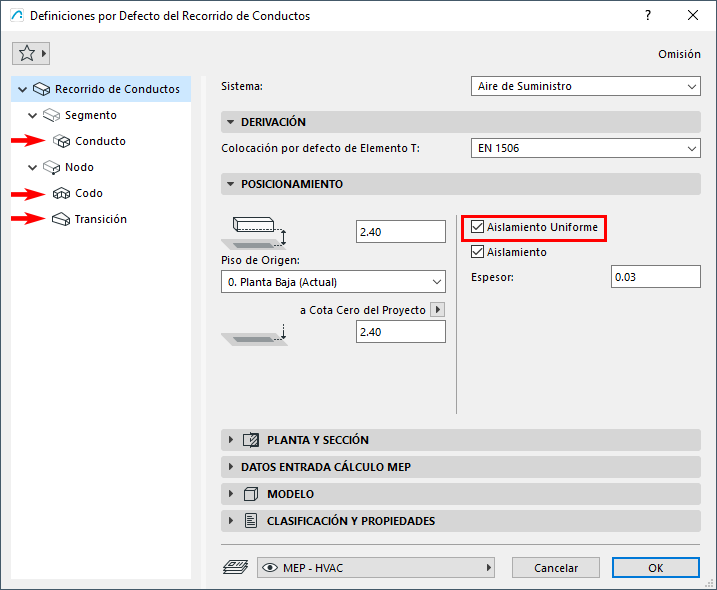

Aislamiento Uniforme

Compruebe que se aplica el mismo valor de aislamiento a todas las partes del recorrido: Conducto, Codo y Transición.

Si es necesario, desactive la casilla para establecer valores de aislamiento independientes para cada pieza en su propia página de definiciones.

Aislamiento

Active esta casilla para añadir una capa de aislamiento a la superficie exterior de conductos/tuberías. Introduzca el valor de Espesor del aislamiento.
