Disponible con Archicad Collaborate
Un Sistema MEP es un conjunto guardado de las tramas, líneas y superficies utilizadas para mostrar recorridos MEP y elementos de Biblioteca MEP.
Los Sistemas MEP son atributos del Proyecto Archicad.
•Al recorrido MEP: A cada recorrido se le asigna un Sistema MEP en la parte superior del cuadro de diálogo de Definiciones del Recorrido. Ver Definiciones del Recorrido - Derivación, Posicionamiento, Aislamiento.
–Si es necesario, puede sobrescribir los atributos del Sistema para cualquier recorrido: véase Visualización de Elementos del Recorrido: Planta y Sección, Visualización del Modelo.
•A Terminal, Accesorio y Equipamiento: Asignar un Sistema MEP en las Definiciones del Elemento: véase Objetos compatibles con MEP
Nota: cuando conecta un elemento de recorrido a un objeto MEP independiente, el elemento de recorrido "hereda" automáticamente el Sistema MEP del objeto, en lugar de utilizar el Sistema MEP establecido para el elemento de recorrido.

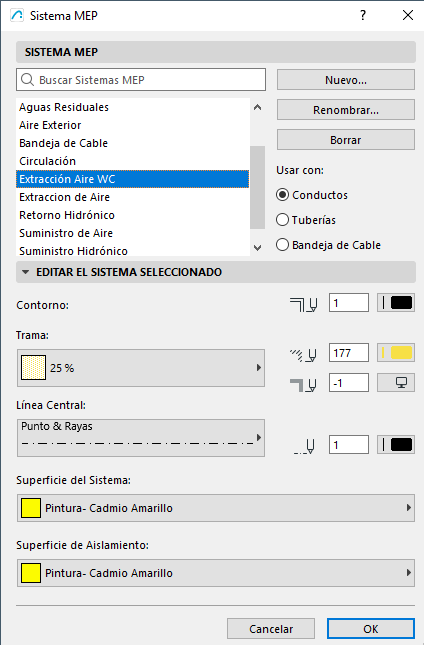

Definir o editar el Sistema MEP
Abra el diálogo desde
•Diseño > Sistemas MEP
•Opciones > Atributos de Elemento > Sistemas MEP
•el botón de Sistemas MEP en la Barra de Herramientas de Ingeniería MEP
•El acceso directo a Sistemas MEP desde el Explorador de Sistemas MEP
Utilice o edite los Sistemas MEP predefinidos, o cree otros nuevos.

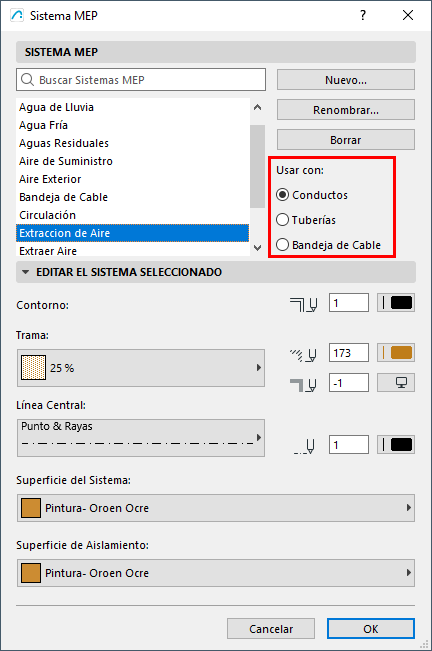

Utilizar con (tipo de recorrido)
Cada Sistema MEP puede ser utilizado por un tipo de recorrido: Conductos, Tuberías o Bandejas Portacables.
Para cada Sistema MEP, elija una de estas categorías.
Editar atributos del Sistema MEP
Utilice los controles para definir tramas, líneas y superficies para el Sistema MEP actual.
