Definir Tablas de Dimensiones para Segmento, Codo, Derivación, Transición

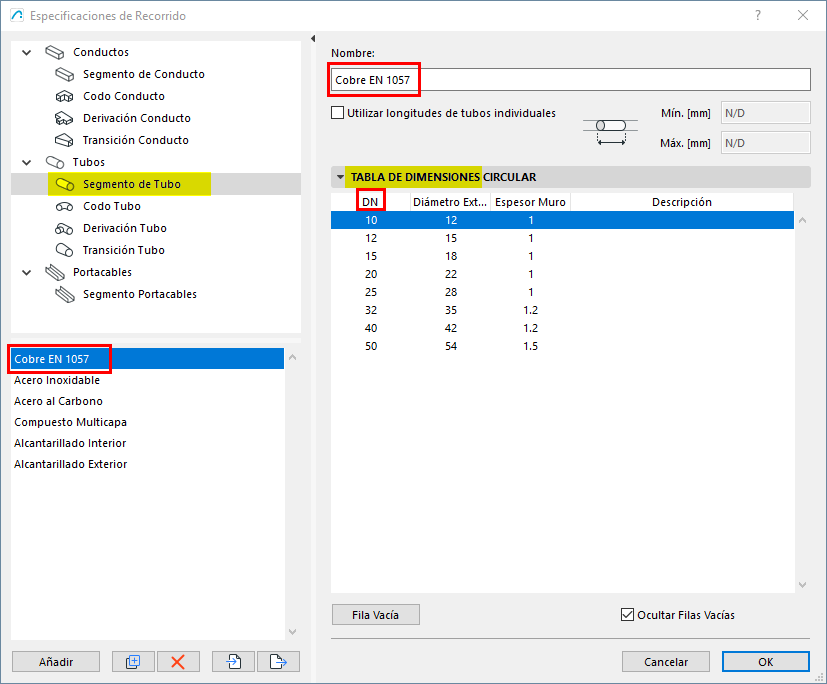

En las Especificaciones de Recorrido, seleccione un tipo de elemento MEP. Aquí puede crear o editar sus tablas de dimensiones predefinidas.

•Los elementos listados (por ejemplo, elementos DN) proceden del Conjunto de Referencia. (ver Crear Conjuntos de Referencia para Conductos y Tubos)

•Defina los valores de dimensión deseados para cada uno.

•El tipo de elemento MEP puede tener varias tablas de dimensiones predefinidas: haga clic en Añadir o Duplicar para crear tablas adicionales.

•Algunas filas pueden quedar vacías si no utiliza ese elemento. Marque "Ocultar Filas Vacías" para mostrar sólo los elementos utilizados.

•Duplique y edite cualquier tabla de dimensiones para crear otras nuevas y editar sus valores. Ver también Fila Vacía: Borrar valor DN para Segmento de Conducto o Tubería)


Utilizar longitudes individuales

Ver Utilizar longitudes individuales para tuberías y conductos.

Definir Curvas en Ángulo

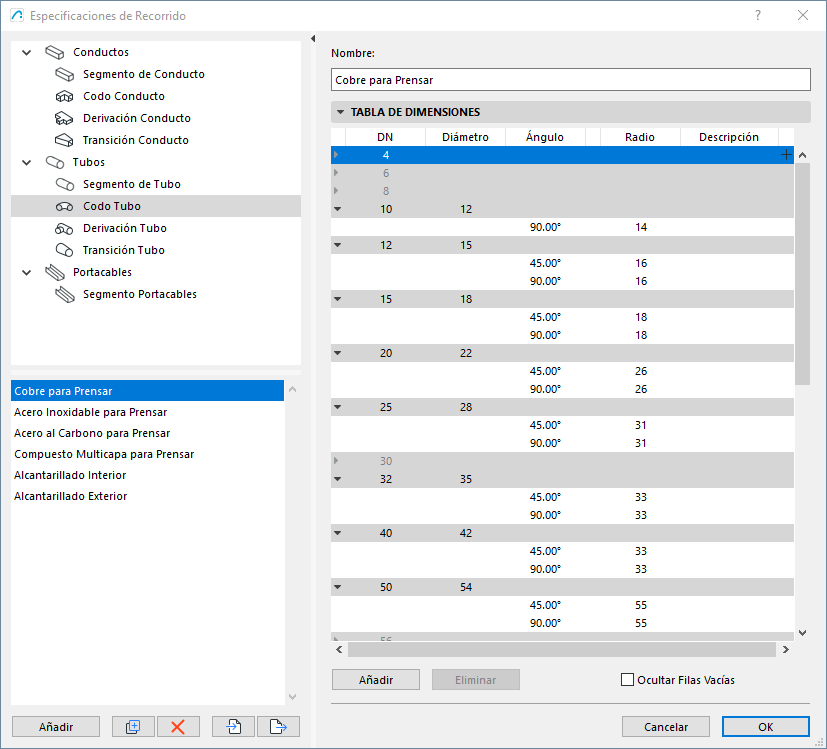

Configure cualquier parámetro de ángulo estándar para codos y derivaciones de tuberías o conductos.


Definir dimensiones de Derivaciones

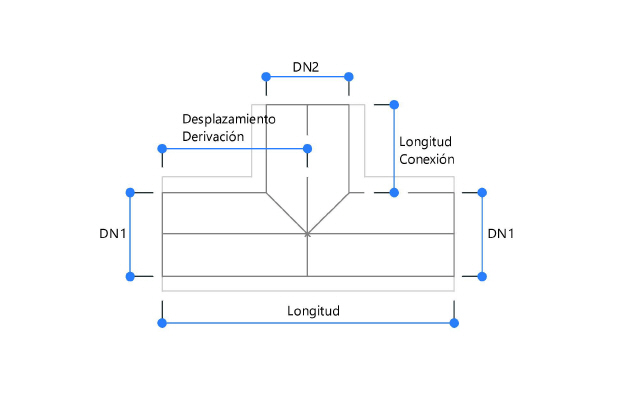

Las dimensiones de las derivaciones incluyen múltiples piezas:
