Visualice los datos hydrónicos
1.Crear un sistema hidrónico utilizando elementos de tuberías y equipamiento

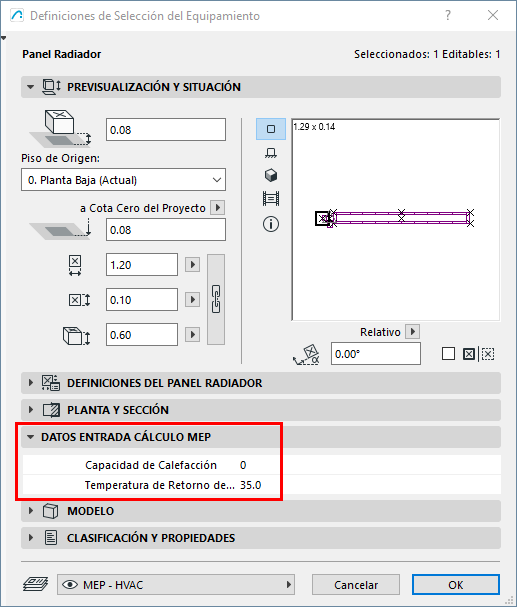

2.Introduzca la potencia calorífica y los valores de retorno de cada equipo hidrónico en sus cuadros de diálogo de definiciones o en el Cuadro Info:

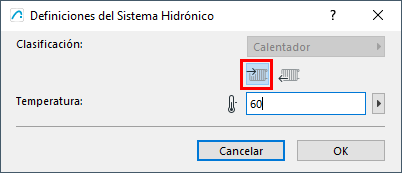

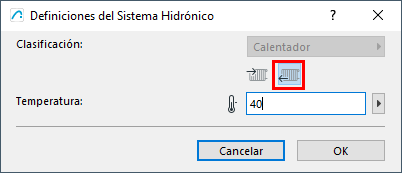

3.En las Definiciones del Sistema Hidrónico, para un segmento seleccionado: Defina el requerimiento de temperatura (por ejemplo, para el suministro y el retorno):
–Abra las Definiciones del Sistema Hidrónico en la barra de herramientas MEP o en el menú contextual de cualquier segmento hidrónico.
4.Añada el Sistema hidrónico al Explorador del Sistema (véase Añadir Sistema MEP al Explorador de Sistemas)

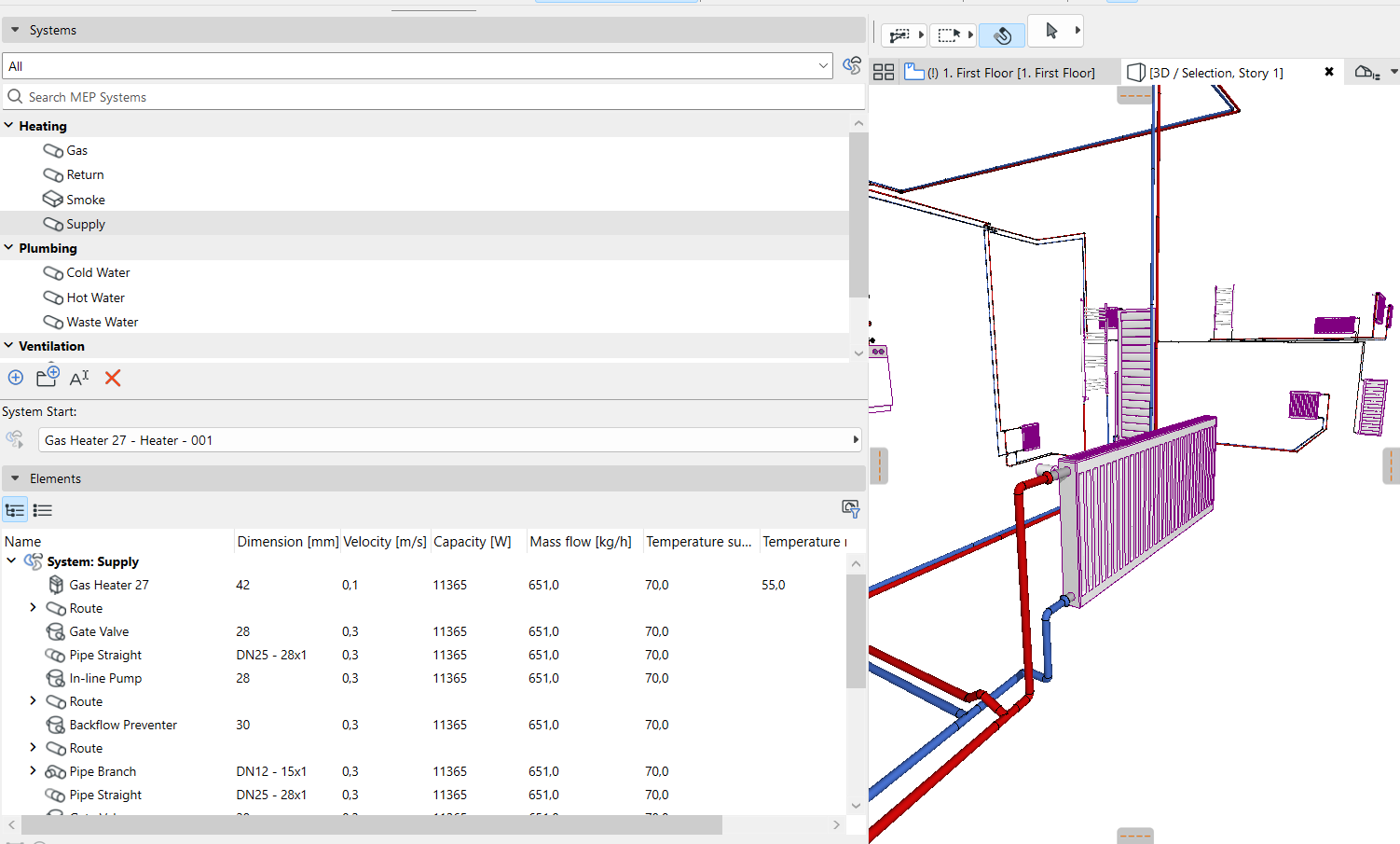

El Explorador del Sistema muestra los datos relevantes de cada elemento: Capacidades, temperaturas de Suministro y Retorno, caudal másico, velocidad.
•Las capacidades se suman hasta el punto de inicio del Sistema
•El caudal másico, la Velocidad y la temperatura de retorno se calculan para los recorridos y los segmentos
•Estos datos se basan en las dimensiones de los elementos, así como en los datos de capacidad y temperatura introducidos para los elementos hidrónicos
5.Optimice las dimensiones de las tuberías: Basándose en los datos mostrados en el Explorador del Sistema, utilice la herramienta Optimizador de Sistemas Hidrónicos para ajustar las dimensiones según necesite.
Puede visualizar estos datos para todas las partes del sistema mediante etiquetas y listados.
¿Tiene problemas para visualizar los datos MEP?
A veces, los datos mostrados (por ejemplo, en etiquetas y esquemas) no se actualizan. En este caso:
1.Asegúrese de haber añadido el sistema al Explorador del Sistema MEP para activar el cálculo (véase Añadir Sistema MEP al Explorador de Sistemas)
2.Sin nada seleccionado en la planta, utilice el comando del menú contextual: Actualizar Propiedades MEP
Nota: El comando Actualizar Propiedades MEP está disponible a partir de Archicad 29.1.0. En versiones anteriores, haga lo siguiente:
–Abra el explorador de sistemas y seleccione el sistema que desea actualizar
–Utilice Ver > Refrescar > Reconstruir y Regenerar
