Representación simbólica de los elementos MEP

Disponible con Archicad Collaborate

Elija entre Sección Real o Simbólico para mostrar los elementos MEP en el la Planta, para adaptarse a sus estándares de documentación:

1.Vaya a Documento > Vista de Modelo > Opciones de Vista de Modelo.

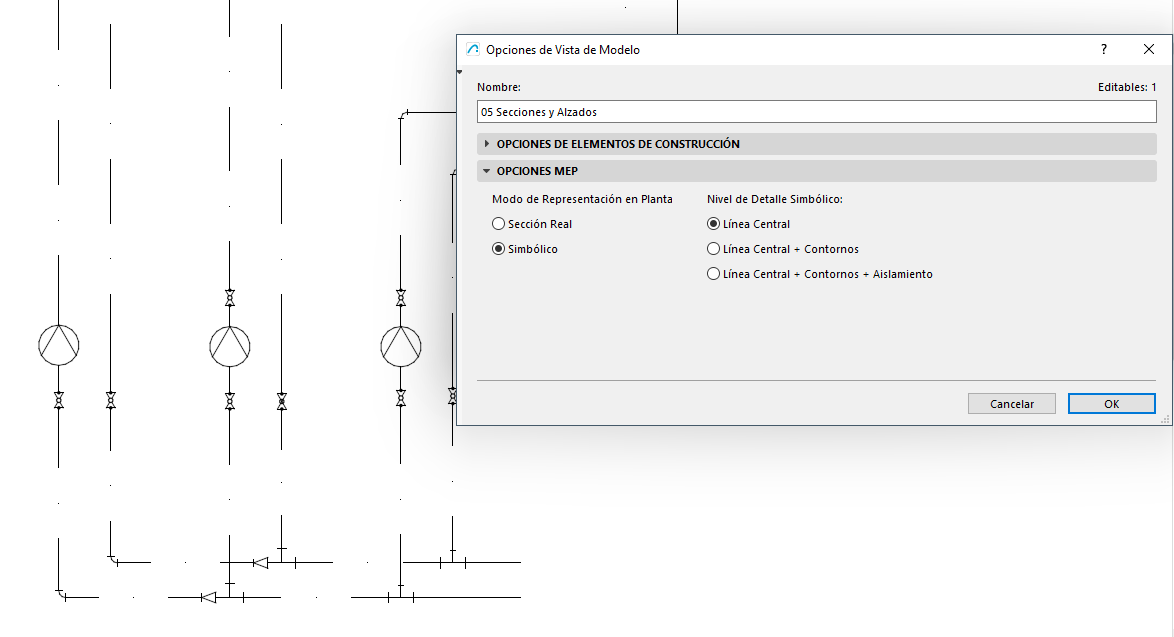

2.En el panel Opciones MEP: elija Sección Real o Simbólico

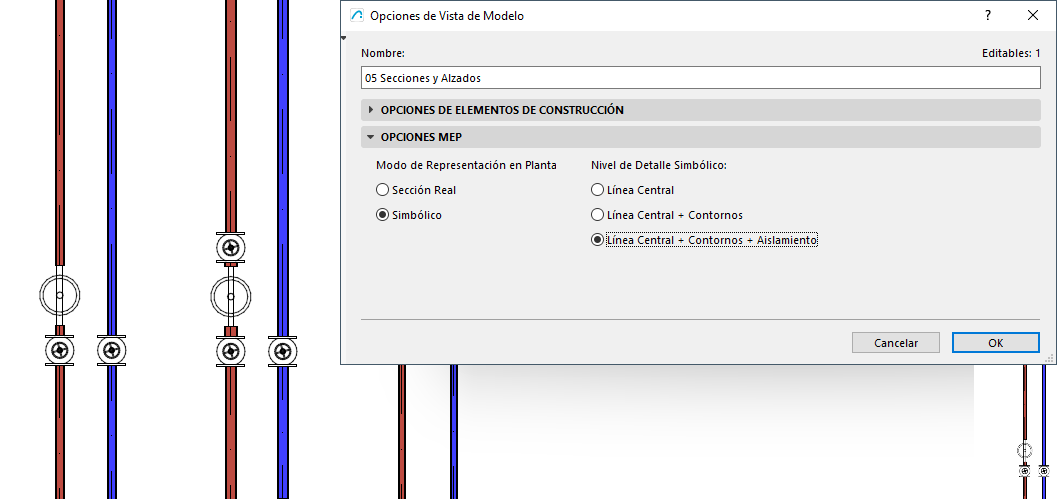

3.Para Simbólico, elija el nivel de detalle que prefiera.

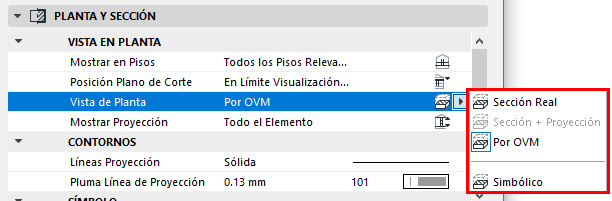

Para que las Opciones de Vista de Modelo surtan efecto en cualquier recorrido, asegúrese de que su opción de visualización de Planta (en Definiciones del Recorrido) sigue siendo "Por MVO".

También puede sobrescribir esta configuración, eligiendo Sección Real o Simbólico para cualquier recorrido individual.

Ver también Crear Símbolo MEP Personalizado.
