Crear elementos MEP personalizados
Disponible con Archicad Collaborate
Utilice esta función para modelar un objeto 3D MEP personalizado si no está disponible en su biblioteca; por ejemplo, una válvula o un accesorio específico que se ajuste a las dimensiones y a la lógica de conexión que necesita.
1.En la Planta o en la ventana 3D, use cualquier elemento de construcción (p. ej., Muro, Forjado, Objeto o elemento MEP) para modelar un elemento MEP personalizado.

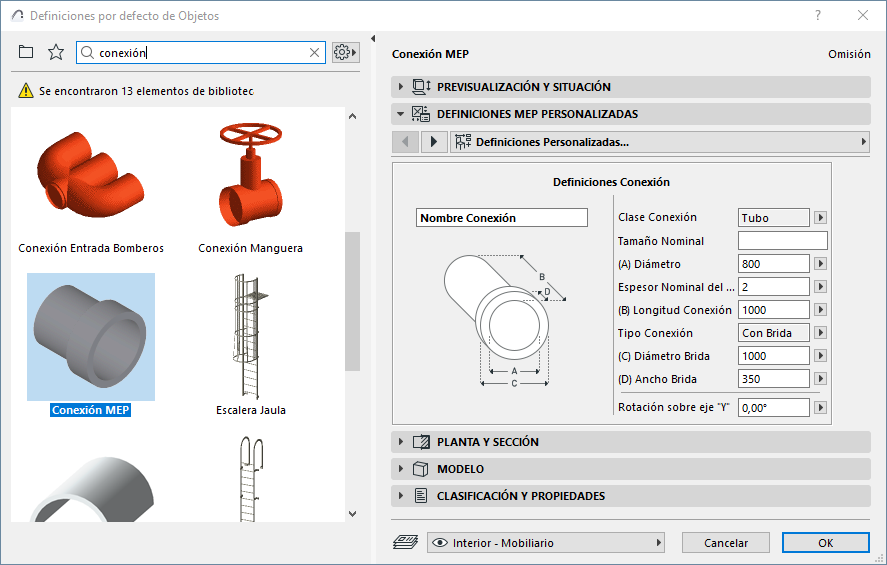

2.Si su elemento MEP requiere una o más conexiones, debe usar el objeto de Conexión MEP como parte de su elemento. Esto está disponible en la Biblioteca del MEP:
3.Desde la ventana 3D: Utilice el comando Archivo > Bibliotecas y Objetos > Guardar Selección como > Parte MEP.
4.Escriba un Nombre de Archivo y un destino para el objeto.
5.Elija un Subtipo de la lista desplegable de tipos:
Nota: Los subtipos disponibles dependen del número y tipo de objetos de Conexión MEP contenidos en el objecto personalizado. Si tiene sólo una Conexión, el equipamiento y los subtipos en línea (que requieren varias conexiones de diversas líneas) no estarán disponibles aquí.
6.Haga clic en Guardar. El nuevo objeto MEP está disponible desde las Definiciones de Herramienta del subtipo elegido.
