Construya su recorrido MEP de forma intuitiva: seleccione una herramienta MEP y, a continuación, haga clic en el recorrido existente para añadir derivaciones, tomas, etc.
Ver también Edición gráfica de Recorridos.

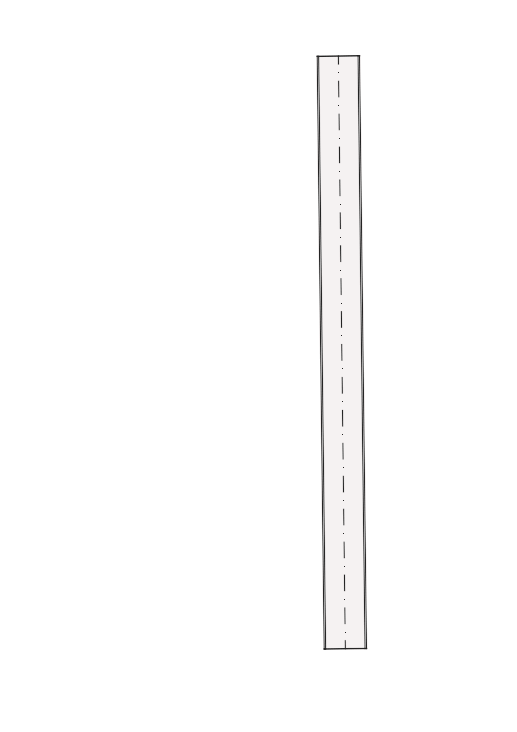

Añadir Rama al Recorrido
Se crea una derivación cuando se enruta un conducto o tubería al lado de otro conducto/tubería. La derivación se genera automáticamente, con tamaños de sección transversal y pendientes personalizables que puede ajustar sobre la marcha.
El recorrido original se divide en varios elementos de recorrido.
Añadir Conducto de Salida
Utilice la herramienta de salida para colocar un elemento de salida y, a continuación, conéctele un conducto. Se crea automáticamente un elemento de transición.
Conversión automática de codo a derivación
Cuando se añade un nuevo segmento de recorrido de tubería partiendo de un codo existente, el codo se convierte automáticamente en un accesorio en T o derivación. Esta conversión funciona incluso si la nueva tubería tiene un diámetro diferente de la existente.
