•Cada fila representa una regla de mapeo. Puede ordenar las filas haciendo clic en los encabezados de las columnas.
•Haga clic en cualquier regla, luego use los controles de elemento de lista para establecer los tipos de datos o para ingresar texto personalizado.
–En cada regla, utilice las cuatro columnas de datos de IFC: Propiedad, Conjunto de Propiedades, Tipo de Valor y Tipo de Propiedad para reducir el conjunto de datos IFC a considerar. (Estas son todas las definiciones estándar IFC.)

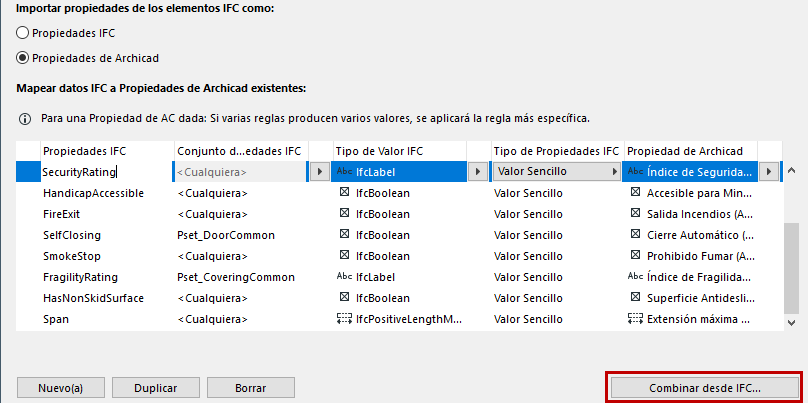

Para añadir Propiedades IFC a la lista de mapeado:
•Haga clic en Nueva, o
•Haga clic en Combinar desde IFC y busque un archivo IFC. Las propiedades IFC del archivo se añadirán a la lista.
•Use los botones Nueva, Duplicar y Eliminar para crear y eliminar reglas de mapeado.
Para detalles y ejemplos, ver Asignar Valores de Propiedades (Basado en el Mapeado de Propiedades IFC).

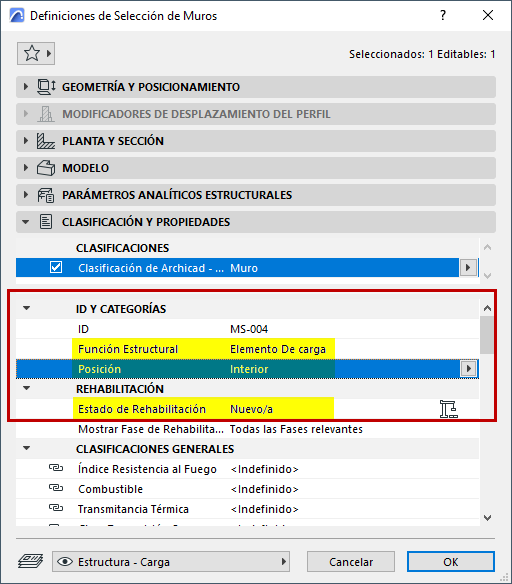

Importar Datos IFC a Categorías de Archicad
Las siguientes Categorías de Archicad usan los datos correspondientes de los elementos importados. (Estas son Categorías, en lugar de Propiedades de Archicad.) Esta información se completa automáticamente, sin referencia a la configuración del Traductor de IFC.
•Estado de Rehabilitación
•Función Estructural
•Posición
También puede mapear estos valores IFC manualmente, en la tabla de mapeado, a cualquier Propiedad de Archicad.

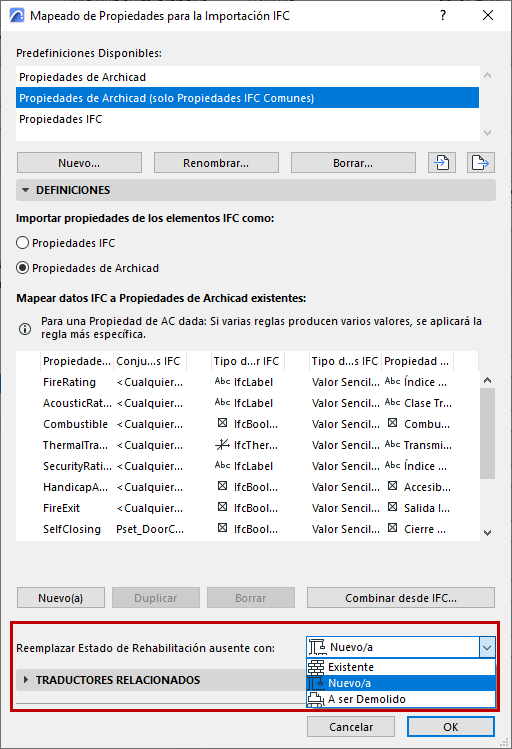

Reemplazar Fase de Rehabilitación ausente
Elija una Fase de Rehabilitación de Archicad (Nuevo, Existente o Demolidos) para los elementos importados que no tengan una Fase de Rehabilitación asignado en IFC.
Comentarios:
–Casi todos los escenarios de intercambio de modelos carecerán de un mapeado automático del Fase de Rehabilitación. La causa es que el estándar IFC2x3 no tiene un formato estándar para la Fase de Rehabilitación, y por ello algunas aplicaciones exportarán estos datos sólo como Propiedades IFC personalizadas.
–En el intercambio de modelos con Revit, el ítem “Fase de Rehabilitación” es mapeado con el ítem “Fase” de Revit, en el caso de que la exportación e importación IFC en Revit se lleva a cabo usando la Extensión Intercambio de Modelos IFC con Archicad.
