截面編輯視窗中的截面原點

截面編輯器中顯示的原點是一個重要的參考點。

不能移動截面原點，但可以移動截面形狀，以使其相對於原點正確定位。

牆截面

•如果截面是 牆，那麼原點可以表示牆的參考線位置。

柱或樑截面

•關於柱 或樑，原點可表示元素軸線的位置。

•在樓梯結構中使用截面樑的情況下：對於正確的連接，確保截面原點被定義在截面的頂部。(或者，為定位點選擇頂部位置)。

參見樑定位點。

帷幕牆組件

如果截面被設定為“和……一起使用”的圖庫部件，或者帷幕牆組件的圖庫部件是根據截面進行設定的，那麼這個操作會得到應用（就像在AC 圖庫中進行的操作）。

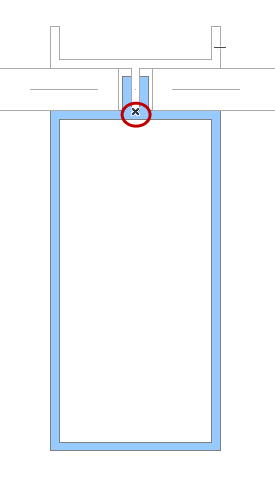

•如果截面是帷幕牆框架，原點會位於玻璃表面的內表面 上。截面的下方向表示框架的內側方向。一般來說，截面原點會位於截面的上部中間點。

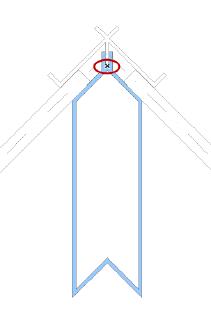

•如果截面是帷幕牆角邊框，原點會位於其交叉部分玻璃表面的內表面 上。

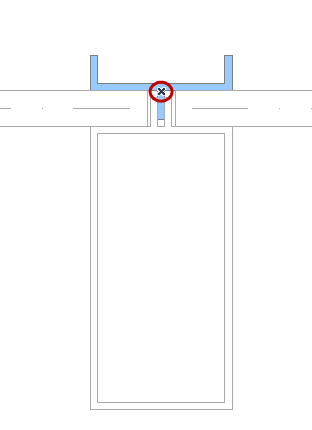

•如果截面是帷幕牆框架蓋帽，原點會位於其交叉部分玻璃表面的內表面 上。

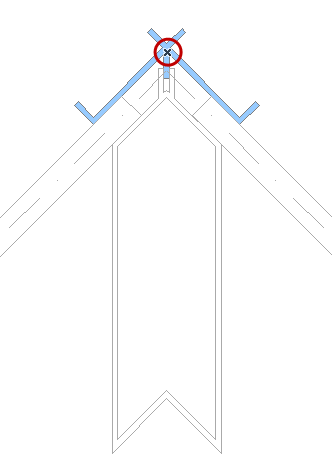

•如果截面是帷幕牆角蓋帽原點會位於玻璃表面的外表面上。截面的上方向表示框架的外側方向。

見帷幕牆角邊框。
