可沿線段、弧或元素的邊緣分割很多所選的元素（牆、樑、線、板、屋頂、網面、填充和區域多邊形、線、弧、聚合線和雲形線）。
分割命令在平面圖和3D視窗中可用，圖形元素只可在剖面/立面圖/室內立面圖和3D文檔視窗及詳圖和工作圖中使用。
注意：不能分割帶弧度的多邊形，如屋頂元素。
分割面始終與平面圖垂直。
例外：如果您分割了變形體，您將獲得更多的自由：分割平面可以設定為垂直於當前的編輯平面。
1。選擇要分割的元素。
2。選擇編輯 > 重塑 > 分割 命令，或在訊息框中選擇斧頭圖標。
3。繪製一條臨時的分割線，或點擊一條已經存在的線、弧、牆或多邊形的邊。

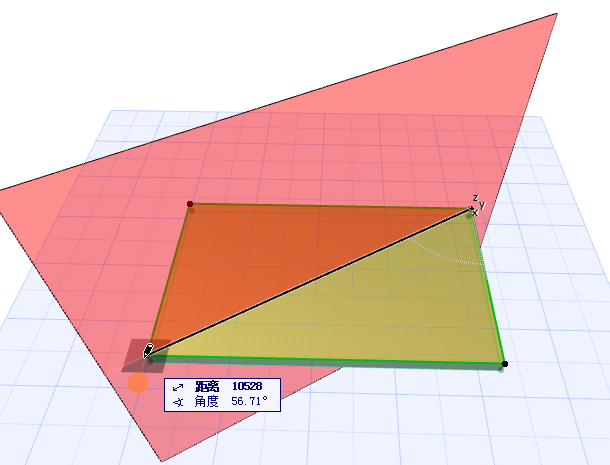

在3D視窗中，一個紅色分割平面作為反饋顯示。
4。用眼球游標在一條分割的線條/弧線/邊緣的任意一邊進行點擊。
注意：分割牆時，分割發生在分割線與所選元素的參考線相交的點上。
5。點擊那一側的元素將保持選定狀態，而在另外一側的元素被取消選定。選定的元素組合可以按常規方式進行編輯。
如果所選元素在幾個位置與一個元素相交，分割命令將在每一個相交點分割所選元素。
分割也可以在3D視窗中運用。您可以使用一個垂直平面將選定元素分割成兩部分。這一功能與平面圖的工作方式相同， 分割線在用戶原點的平面中繪製。
注意：當沒有元素選定時，可使用分割命令沿著一面牆的任意一側或參考線，在點擊的位置將牆分割。
