變截面樑或分段

可建立變截面樑或對任何單獨的樑分段進行變截面。

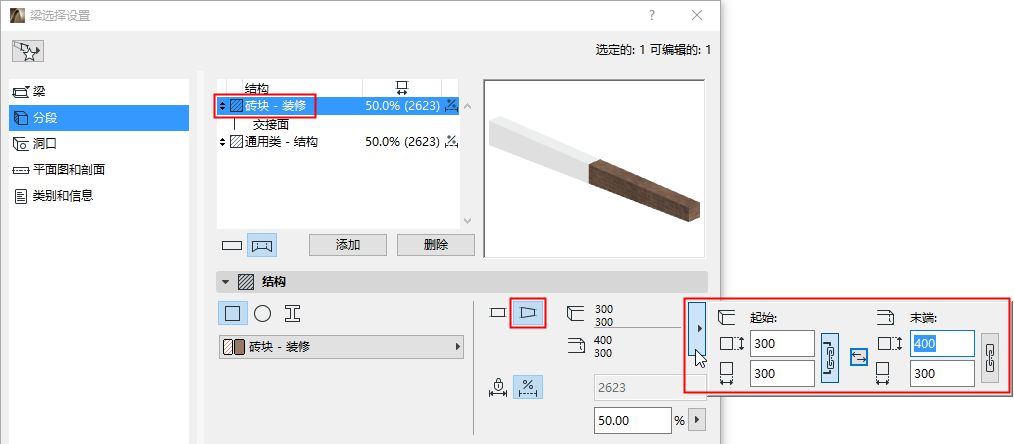

使用樑設定的分段頁面。（對於多重分段樑，選擇單個分段進行變截面。）

1.在構造面板中，選擇變截面幾何。

2.使用彈出框來從起止表面對變截面樑（分段）的橫截面尺寸進行定義。

–使用關聯圖標來平均高度/寬度尺寸。

–使用箭頭按鈕來調轉變截面的方向


相關主題：

定義樑/分段構造
