顯示佈設要素:平面圖和剖面,模型顯示

Archicad Collaborate 可用

設定 MEP 佈設的平面圖顯示。


在樓層上顯示

選擇MEP佈設應該顯示在哪個樓層上。所有 MEP 元素的預設選項是“所有相關樓層”(即佈設物理存在的樓層)。

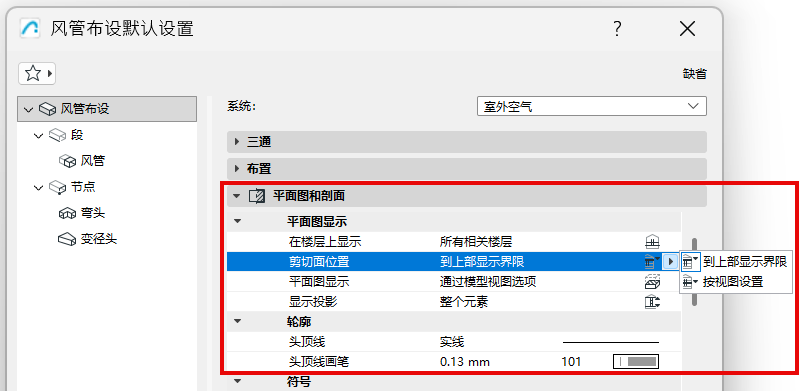

剪切面位置

根據平面圖剪切平面設定,選擇 MEP 佈設路徑的顯示方式。

注意:此控件僅適用於支持的MEP元素,例如MEP Library.libpack中的元素。其他MEP元素具有統一的外觀,無論它們與哪個樓層相關。

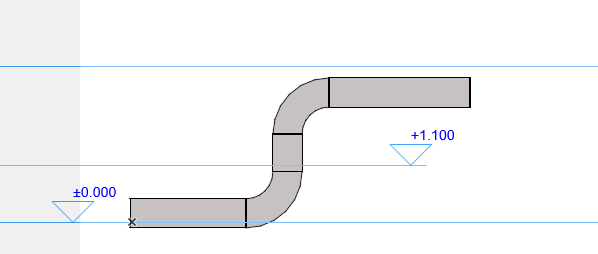

例如,顯示的這條佈設路線可以有不同的平面圖顯示:

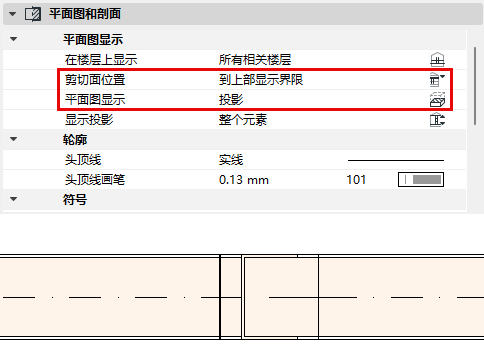

上部顯示界限:在顯示上限處剪切 MEP 佈設平面(在平面圖剪切平面中設定)

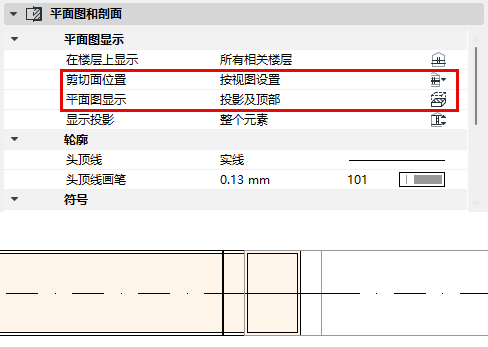

按視圖設定: 在平面圖剪切平面的高度剪切 MEP 佈設

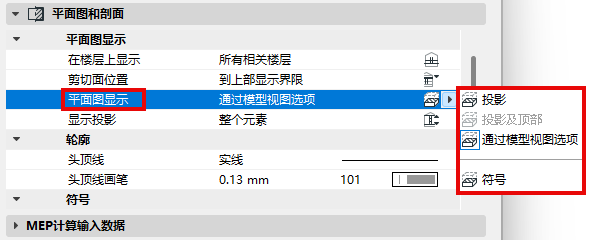

平面圖顯示


通過模型視圖選項: 設定應用於模型視圖選項中的“MEP選項”面板。 ((見 MEP 選項。)

投影:從平面圖剪切平面到“向下顯示”平面 + 剪切符號

帶頂部投影:從平面圖剪切平面到“向下顯示”平面 + 剪切符號,以及從“向上顯示”到平面圖剪切平面(適用於剪切平面位置設定為“按視圖設定”的情況)

符號:從“向下顯示”到“向上顯示”,使用投影線和軸線作為輪廓線

投影選項:參見顯示投影

符號:填充、線和表面

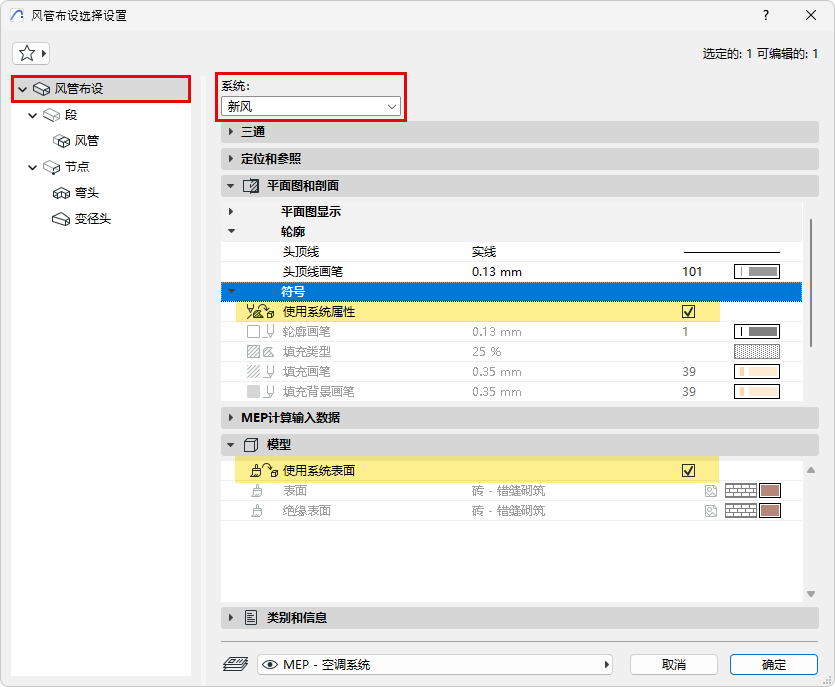

預設情況下,佈設使用在對話框頂部選擇的系統的屬性。預設勾選“使用系統屬性”框(適用於平面/剖面和模型)。在以下位置定義系統屬性:MEP系統.


如要覆蓋該佈設的MEP系統屬性,請執行以下操作:取消勾選“使用系統屬性/表面”以啟動本地控制並覆蓋系統設定。
