MEP 選項

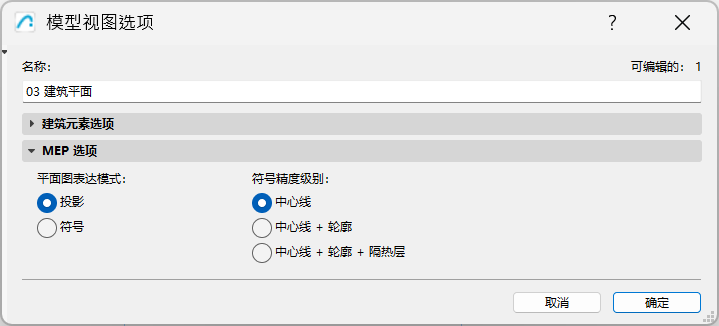

要訪問這個面板，轉到文檔 > 模型視圖 > 模型視圖選項。

這些 MEP 選項可控制 MEP 元素在平面圖上的外觀。要使這些設定生效，每個元素的平面圖顯示選項（元素設定）應設定為 "按 MVO"。（參見顯示佈設要素：平面圖和剖面，模型顯示)。

MEP 配線元素可通過以下模型視圖選項進行表示：

•中心線

•中心線 + 輪廓

•中心線 + 輪廓 + 隔熱層

穿過平面圖切割面的配線元素會顯示為切割符號。

終端、附件和設備使用內置符號，但您也可以建立自定義的 MEP 符號。
