MEP 元素的符號表示

Archicad Collaborate 可用

選擇“投影”或“符號化”以在平面圖上顯示MEP元素，以符合你的文檔標準：

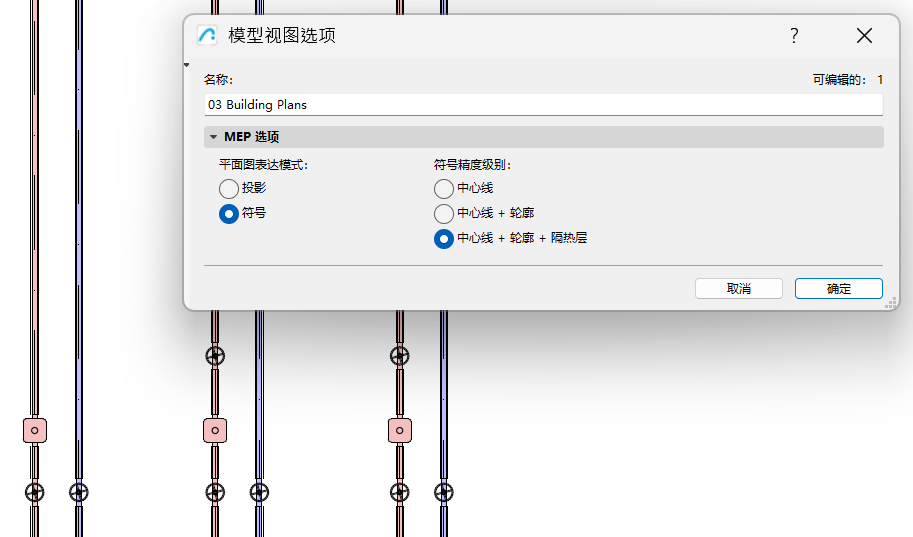

1。轉到文檔>模型視圖>模型視圖選項

2。在 MEP 選項面板中： 選擇投射或符號化

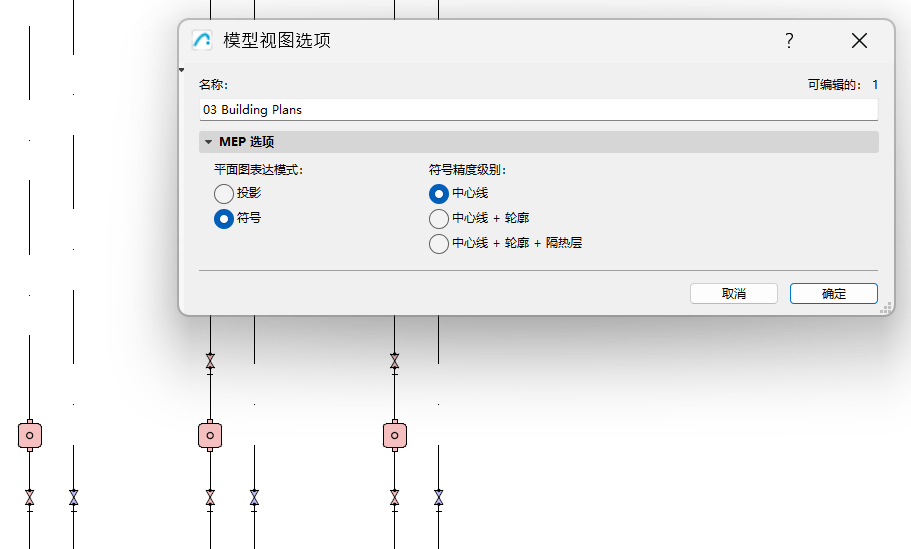

3。對於“符號”，請選擇所需的詳細程度。

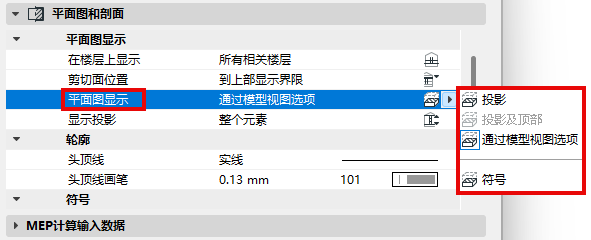

要使“模型視圖選項”對任何佈設生效，請確保其“平面圖”顯示選項（在“佈設設定”中）仍設定為“按 MVO”。

您也可以覆蓋此設定，為任意單個佈設選擇“投影”或“符號化”顯示。


見建立自定義MEP符號。
