適用於 Archicad Collaborate
為眾多 MEP 元素提供內置平面圖符號。
注意：使用 "模型視圖選項 "在平面圖上以符號或投影方式顯示 MEP 元素： 參見MEP 元素的符號表示）
如果您喜歡自定義符號，可以編輯內置符號或繪製自己的符號。
注意：自定義MEP符號可用於管道末端、管道附件及設備。

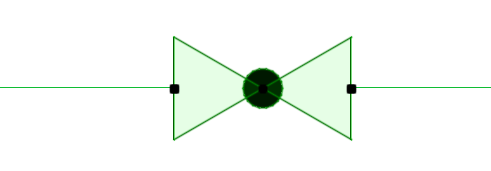

例如，以下是管道閥門的內置符號。
建立帶手柄的閥門符號：
1。執行以下一種操作：
•將現有的二維符號複製並貼上到工作表（或平面圖）中
•使用二維繪圖元素（如線條、填充）繪製新符號
2。選擇新的符號繪圖。

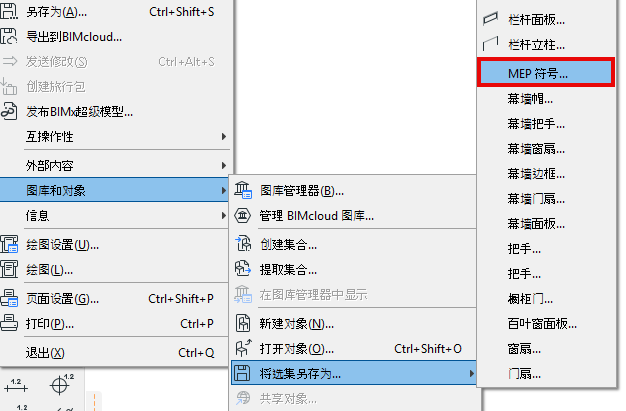

3。使用檔案 > 圖庫和物件 > 將所選另存為 > MEP符號。

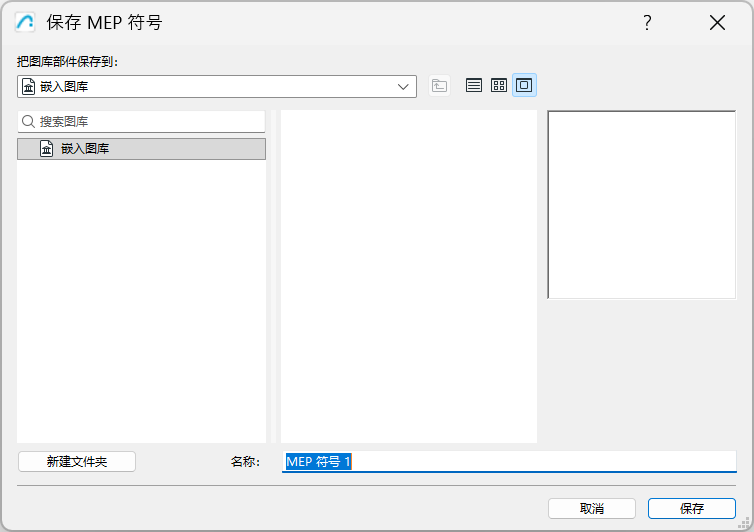

4。輸入檔案名和位置，然後點擊 儲存。
•預設位置是 "嵌入式庫"，但如果您有大量的 MEP 符號，將它們組織到已命名的子檔案夾中會非常有用。

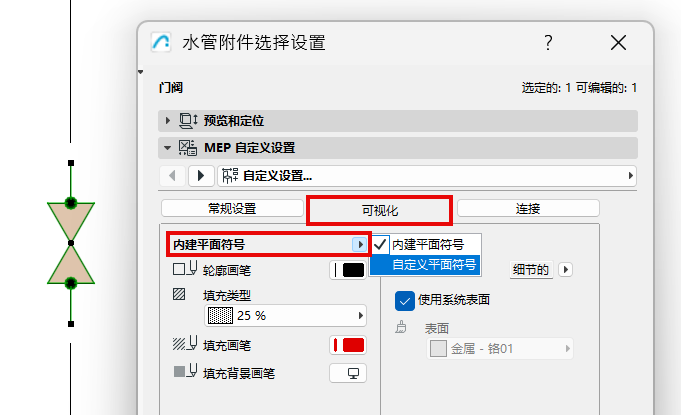

5。在模型中，選擇要替換的 MEP 物件符號（例如，該閥門）並開啟其物件設定。

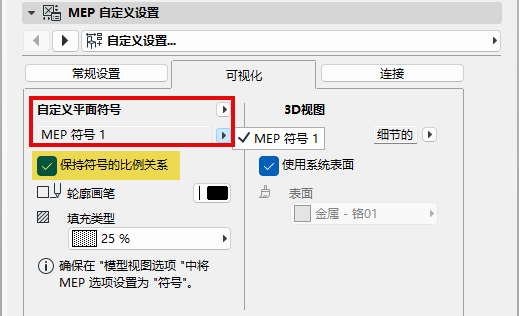

6。在 MEP 自定義設定頁面中，進入“視覺化”選項卡。
可以選擇自定義平面符號，而不是內置的平面符號。
7。從彈出視窗中選擇已儲存的自定義 MEP 符號。
–保持符號比例 複選框預設為選中，以避免物件顯示失真

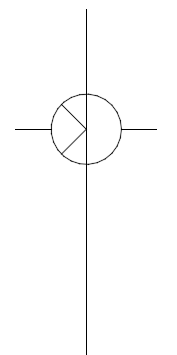

8。閥門現在使用自定義的 MEP 符號顯示。
調整自定義符號的對齊方式-使用偏移參數
如果新符號在平面圖中的位置不正確：
1。選擇符號。
2。開啟物件選擇設定。

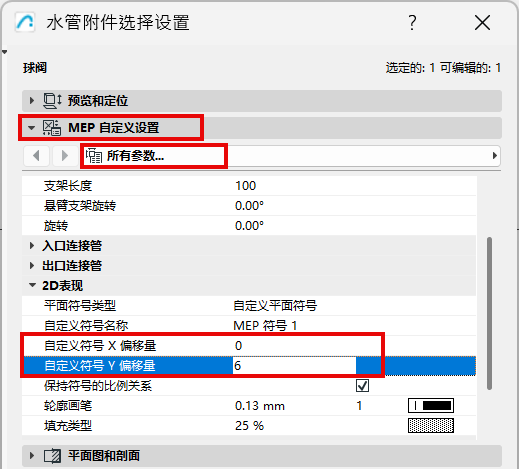

3。轉到 MEP 自定義設定 ，開啟所有參數列表。
4。使用 自定義符號偏移 X 和 Y 參數調整物件的位置。
