與 MEP 兼容的物件

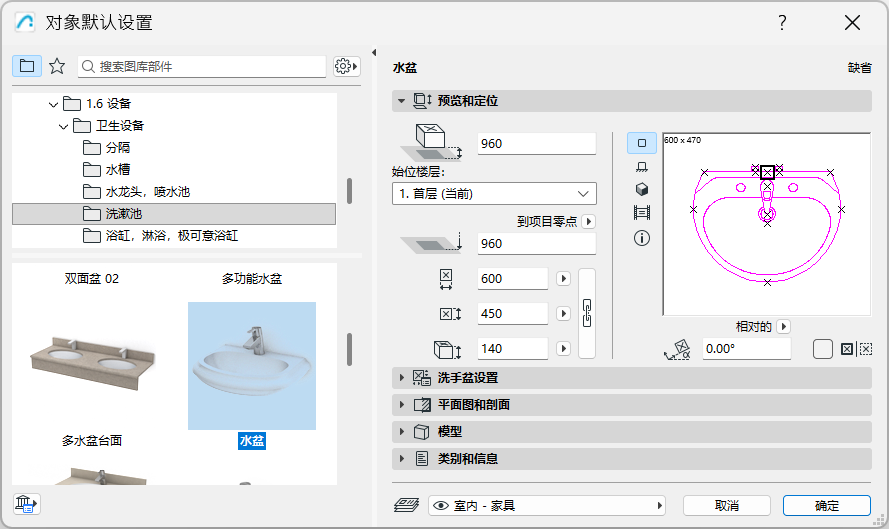

許多常見物件（例如該洗手盆）也包含 MEP 兼容的連接設定，因此可以將它們連接到 MEP 佈設上。


在物件上顯示MEP連接端口

1。轉到文檔>模型視圖>模型視圖選項

2。開啟圖庫部件的雜項設定

3。為物件MEP連接啟用模型視圖選項。

MEPConnectYes.png      MEPConnectNo.png

模型視圖選項：顯示或隱藏圖庫部件上的MEP連接

將物件轉換為設備

要以圖形方式編輯此類連接，必須先將它們轉換為設備類型元素。

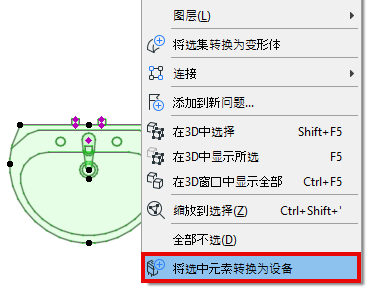

對於選定的MEP物件：使用上下文選單命令將其類型切換為設備（或切換回物件）。
