範例2 拉伸樑到柱

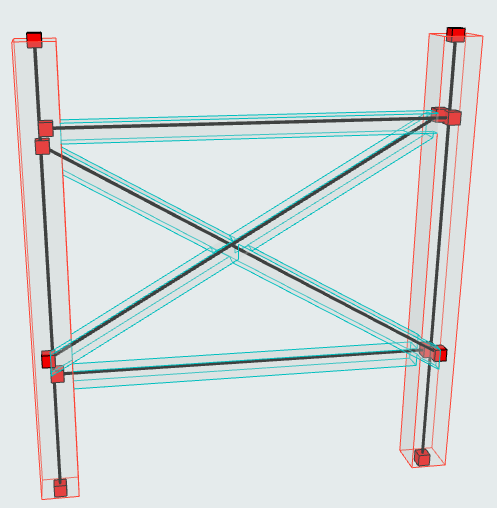

為了解釋這個調節器類型，我們使用一個由柱，樑和對角線支撐的常見鋼結構舉例：

我們看到樑的1D構件和柱沒有連接：缺少對結構分析非常必要的連續性。

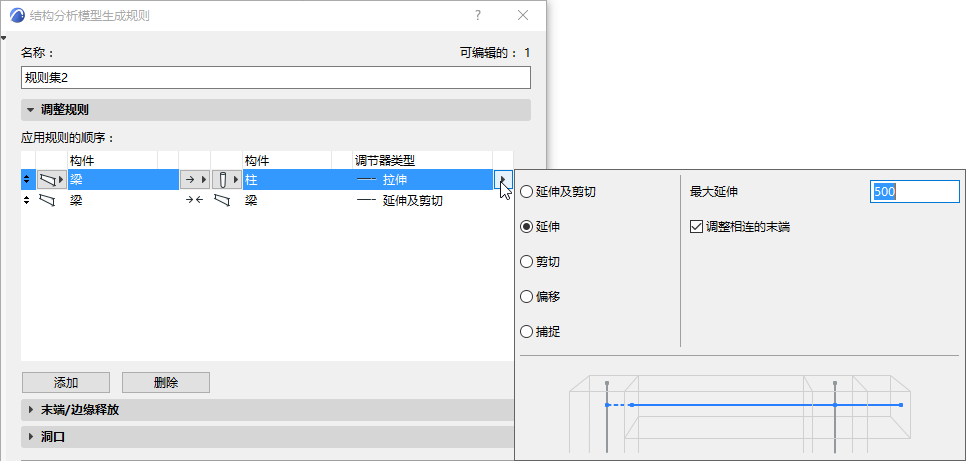

解決方案是生成將樑的軸拉伸到柱的規則。

•構件組1：樑

•構件組2 柱

•方法：一個到另一個（將“樑”拉伸到“柱”，但保持“柱”不變）。

•調節器類型：拉伸

•拉伸的額外選項：允許的最大拉伸

注意：定義的公差為長度類型值：個性設定 > 工作單位中為長度設定的單位在此適用。

現在樑跟柱連上了，可斜撐依舊有問題。

見下一部分繼續：範例3 捕捉.
