Copiar/Colar a Área de Seleção de uma Janela do Projeto

Você pode usar a ferramenta Retângulo de Seleção para copiar e colar uma Área da Janela 3D, Planta, Cortes/Elevações/Elevações Interiores ou janela de Documento 3D, ou de uma Janela de Imagem do Modelo.

1. Gere a vista que desejar.

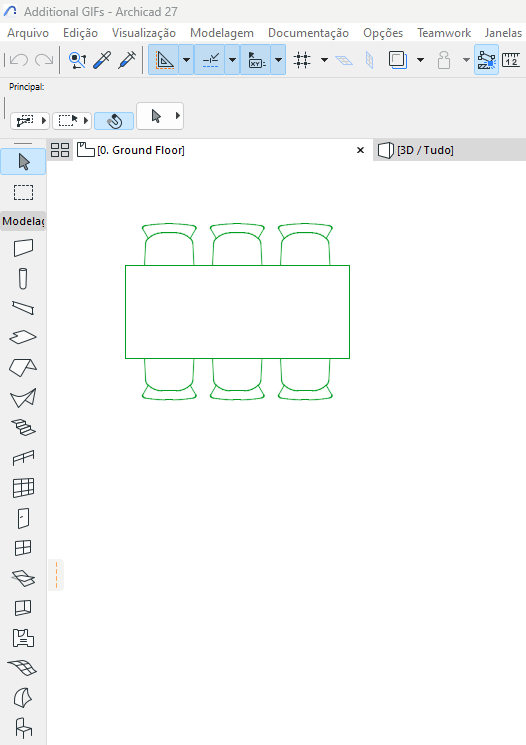

2. Utilize o Retângulo de Seleção para selecionar a área que quer copiar (se estiver a selecionar a partir da Janela 3D, certifique-se de que o Retângulo de Seleção 2D está ativo).





3. Selecione Edição > Copiar.

   Se estiver copiando a Janela 3D utilizando o motor 3D de aceleração de Hardware, todas as imagens serão coladas como um conjunto de pixeis.

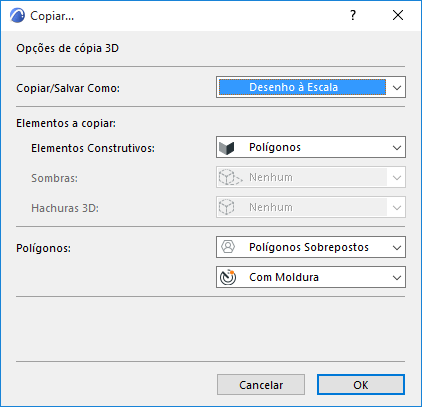

   Se estiver copiando da Janela 3D utilizando o Motor 3D Vetorial, surgirá uma caixa de diálogo durante a operação de Cópia, com opções para a apresentação da imagem na tela.





   Para mais informações, ver Caixa de Diálogo Copiar.

   Nota: se estiver a copiando/colando elementos de construção, estes serão colocados como Elementos 2D (Pontos, Linhas e Tramas.)

   Você poderá concluir que os elementos 2D “explodidos” gerados a partir do Modelo contêm, muitas vezes, elementos supérfluos (segmentos de linha a mais, tramas sobrepostas) que dificultam a edição. Para facilitar o trabalho posterior, utilize as funções Trabalho de Linhas e Consolidação de Tramas aos itens selecionados.

   Para mais informações, ver Consolidar Linhas e Tramas em Janelas de Desenho.

4. Abra a Janela da Planta e selecione Edição > Colar.
   Nota: Você pode colar dentro de outras janelas do modelo 2D, mas os elementos colados irão comportar-se apenas como elementos de desenho 2D, não como elementos de modelo.
5. Posicione a imagem na Planta, utilizando o cursor Tridente.
6. Clique fora do Retângulo de Seleção para completar a operação.

• As Elevações são coladas na Planta como elementos 2D de tamanho real.
• Partes das Imagens do Modelo são coladas como screenshots.
