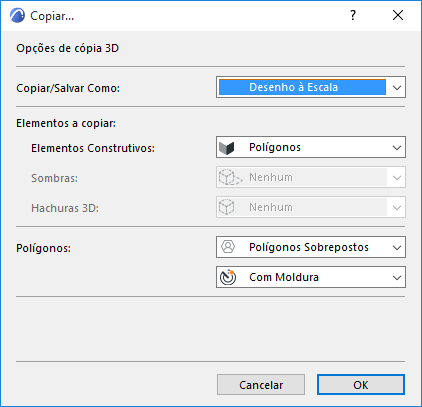

Caixa de Diálogo Copiar
Esta caixa de diálogo aparece se tiver copiado uma Área de Seleção da Janela 3D (utilizando a opção 2D da ferramenta Retângulo de Seleção), utilizando o Motor 3D Vetorial.
Para mais detalhes, consulte Copiar/Colar a Área de Seleção de uma Janela do Projeto.

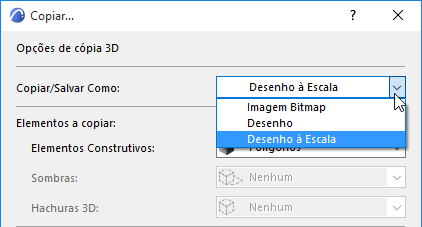

Copiar/Salvar Como:
- Imagem Bitmap copia o conteúdo da Janela 3D como uma imagem única.
- Se você selecionar Desenho, a imagem resultante irá consistir dos itens descritos na caixa de diálogo. O tamanho da imagem obtida será igual ao tamanho da imagem na Janela 3D. Estas opções são importantes ao colar as imagens copiadas em aplicativos externos, como SuperPaint ou Photoshop.
- A opção Desenho à Escala cria uma imagem que mantém as dimensões da Planta. Se colar um Alçado do Projeto na Planta, utilizando a opção Desenho à Escala, a dimensão corresponderá ao tamanho em planta.
Os menus pop-up Elementos a Copiar servem para definir os elementos da Vista 3D que se vão copiar para o Clipboard.
Os pop-ups das Sombras estão disponíveis apenas se as Sombras do Sol estiverem na opção “Ligado” nos Estilos 3D (Visualização > Opções de Visualização 3D > Estilos 3D.)
Copiar as sombras de Vistas ortogonais superiores é útil para colocar sombras precisas e mensuráveis na Planta. As sombras e as hachuras 3D das vistas ortogonais adicionam algum realismo aos desenhos de elevação.
Os pop-ups das Hachuras 3D só estão disponíveis se a opção Trama Vetorial estiver "Ligada" no Estilos 3D, e se a Vista 3D contiver pelo menos um elemento que tenha aplicado a Hachuras 3D.

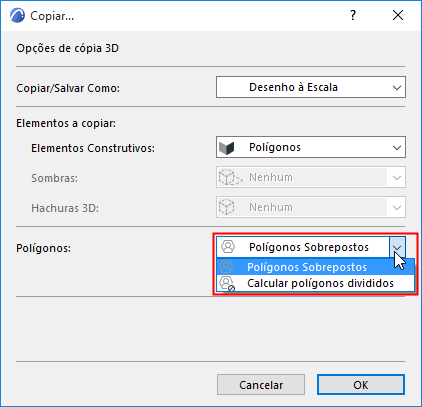

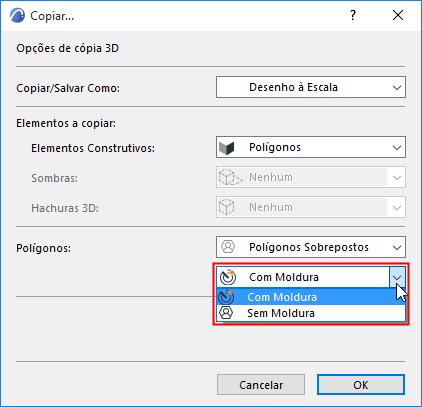

Na parte inferior da caixa de diálogo, é possível definir se quer salvar/copiar Polígonos invisíveis (por exemplo os elementos de uma janela por trás de uma parede), ou apenas os visíveis. Também tem a opção de copiar os polígonos com ou sem estruturas.
A opção Remover Linhas Sobrepostas surge se quiser copiar a seleção nos modos Desenho ou Desenho à Escala a partir de um modelo estrutural ou opaco. Se marcar esta opção, as linhas sobrepostas serão omitidas no arquivo copiado.
