Vincular a Elementos Existentes

Vínculo do Elemento

Mova ou remodele elementos encaixando-os nos existentes como parte de uma operação de movimentação.

A função de Vínculo do Elemento pode ser ativada ou desativada com o comando Exibir> Vínculo do Elemento. (Este comando também está disponível na Barra de Ferramentas Ajudas de Desenho.)

O Vínculo do Elemento pode ser ligado e desligado enquanto trabalha utilizando o atalho E.

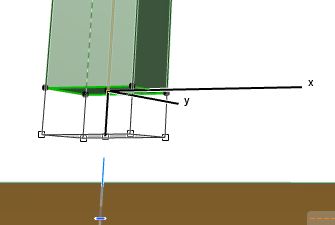

Se você selecionar um elemento e depois começar a movê-lo com o Vínculo ativo, irá concluir que os seus pontos sensíveis mudam para pequenos quadrados.

Estes pontos especiais incluem:

• Os pontos de seleção do elemento, incluindo pontos de inserção
• Os pontos de divisão do elemento (se Pontos Sensíveis estiverem ativos.)

  Consulte Pontos de Vínculo.

• A ponta do cursor

Quando um destes pontos de seleção encontra um vértice, ponto de inserção ou aresta de outro elemento, no qual o cursor muda de forma para indicar uma relação especial, o ponto de seleção aumenta de tamanho, para mostrar que o elemento foi atraído pelo ponto sensível. Você pode depois clicar para unir os dois elementos, sem ter que colocar o cursor no próprio ponto de interseção.

Se mais de um ponto de vínculo tocar um ponto elegíveis por outro elemento, use a barra de espaço para percorrer os pontos possíveis.

Vínculo de Superfície em 3D

O Vínculo de Superfície é ativado por padrão, com o botão Visualização > Vínculo de Superfície.

O seu cursor irá vincular-se a qualquer superfície (bem como contornos e pontos) na janela 3D - para introdução fácil entre elementos no espaço.

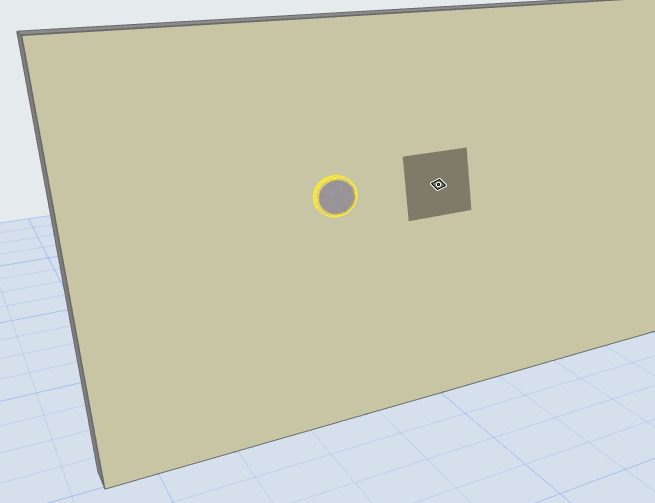

Por exemplo, com o Vínculo de Superfície Ligado, é fácil colocar a Luminária da Parede no lugar certo:

(Você pode obter o efeito Vínculo de Superfície nas janelas 2D através do comando Gravidade. Consulte Gravidade . )
