Criar Buraco na Membrana

Na Planta ou janela de Corte:

1. Selecione qualquer Membrana na Planta ou Corte.

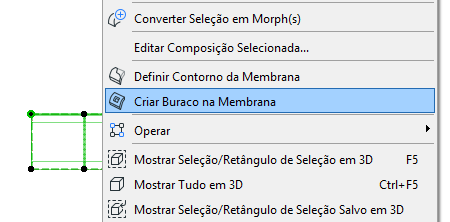

2. A partir do menu de contexto, escolha Criar Buraco na Membrana.

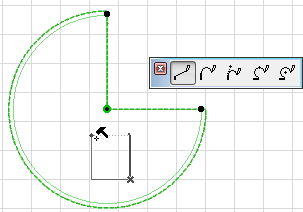

3. Desenhe o polígono pretendido na Membrana. (O plano da abertura é a Planta, mas pode editar este ponto posteriormente.)

   Consulte Editar Buraco na Membrana.

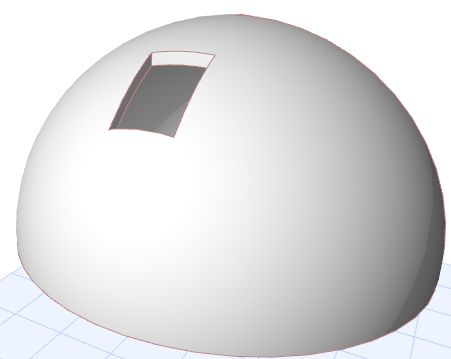

4. Veja o resultado em 3D:





Na Janela 3D:

1. Selecione a Membrana.
2. A partir do menu de contexto, escolha Criar Buraco na Membrana.

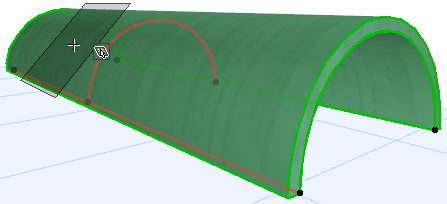

3. Escolha um plano de entrada no qual pretende desenhar o buraco: utilize o feedback para escolher a localização do plano pretendida. (Escolha um plano em qualquer local no modelo; não tem de ser no topo da Membrana.)

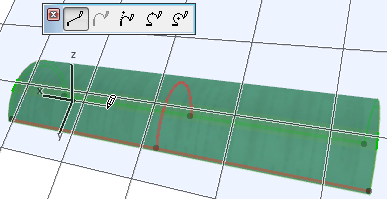

4. Desenhe o polígono pretendido no plano de entrada. Pode editar este ponto posteriormente.

   Consulte Editar Buraco na Membrana.

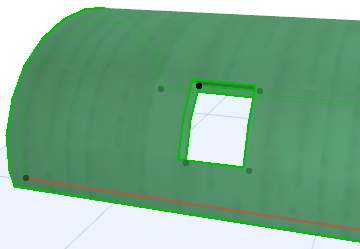

5. Visualize os resultados.





Assista o vídeo

Listar Buracos na Membrana no Mapa Interativo

As Propriedades de Buracos na Membrana (p. ex., Superfície Buracos e Perímetro) podem ser enumeradas em um Mapa Interativo. Tal como acontece com outros elementos, você pode definir uma preferência (“Regras de Cálculo”) para o tamanho dos buracos que deverá ser tido em consideração ao calcular o volume ou a superfície da Membrana.

Para mais detalhes, consulte Preferências das Regras de Cálculo.
