Visualização de Zonas em Planta

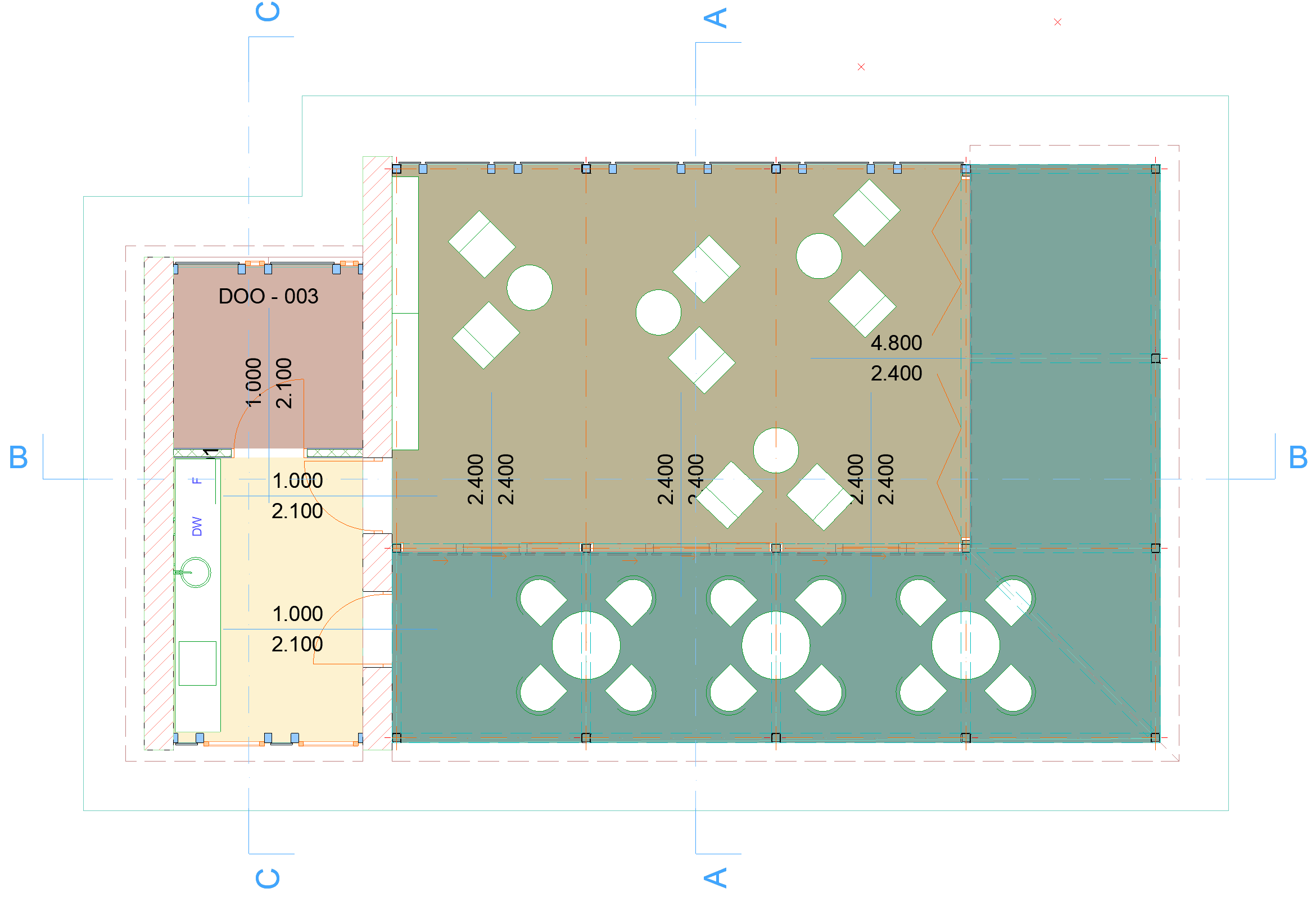

Como padrão, os fundos das zona são visualizados com a cor da categoria da zona.
Consulte Categoria das Zonas.

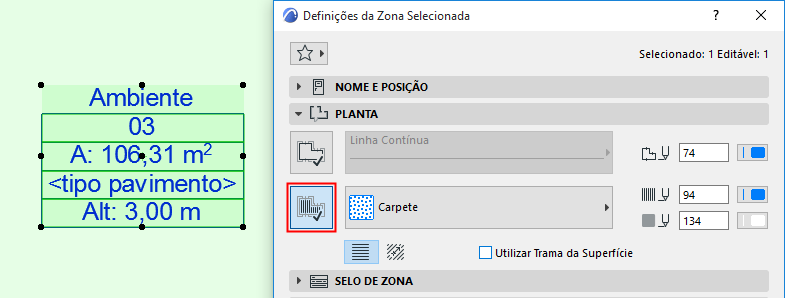

Você pode atribuir uma trama de Zona diferente, utilizando qualquer trama de superfície.
- Vá para o painel Planta das Definições de Zona.
- Ative o ícone Trama em Vista à esquerda.
- Selecione um tipo de trama, a partir do menu pop-up.
Se você tiver atribuído uma trama de Zona, a mesma será apresentada, como padrão, na Planta.
Consulte Regras de Sobreposição Gráfica.
Visualização de Zonas com Paredes Inclinadas

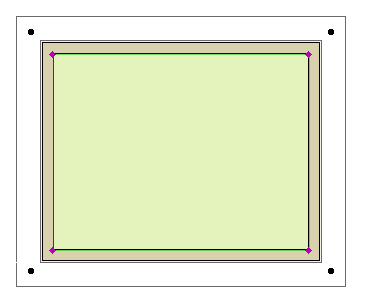

As Zonas delimitadas por uma ou mais paredes inclinadas consideram rigorosamente a sua geometria. São apresentadas na Planta com dois polígonos independentes:
- O polígono com pontos de seleção editáveis delimita a parte visível da zona na Planta (apesar de poder editar este polígono, a edição não tem qualquer efeito na zona 3D real), e
- O polígono com pontos de seleção regulares indica a dimensão real da base da zona 3D (a edição deste polígono não permite a edição da zona).Nota: Para uma Zona criada com o método Linha de Referência, você pode definir sua exibição na Planta como “Bruta” ou “Líquida,” usando os botões de opção nas Definições de Zona. Consulte Polígono Zona .
