Configurar Padrão da Grelha nas Definições de Esquema
Use a página de Esquema Definições da Parede Cortina para montar um padrão de Grelha com antecedência, antes de colocar a Parede Cortina.
Existem três opções principais de distribuição de padrões para linhas e colunas:
Cada lógica é descrita abaixo.
Tópicos desta seção:
Tamanho Fixo de Linhas e Colunas
Definir o Preenchimento para a “Sobra” (Tamanhos Fixos de Linha e/ou Coluna)
“Melhor Divisão” Distribuição Padrão
Tamanho Fixo de Linhas e Colunas

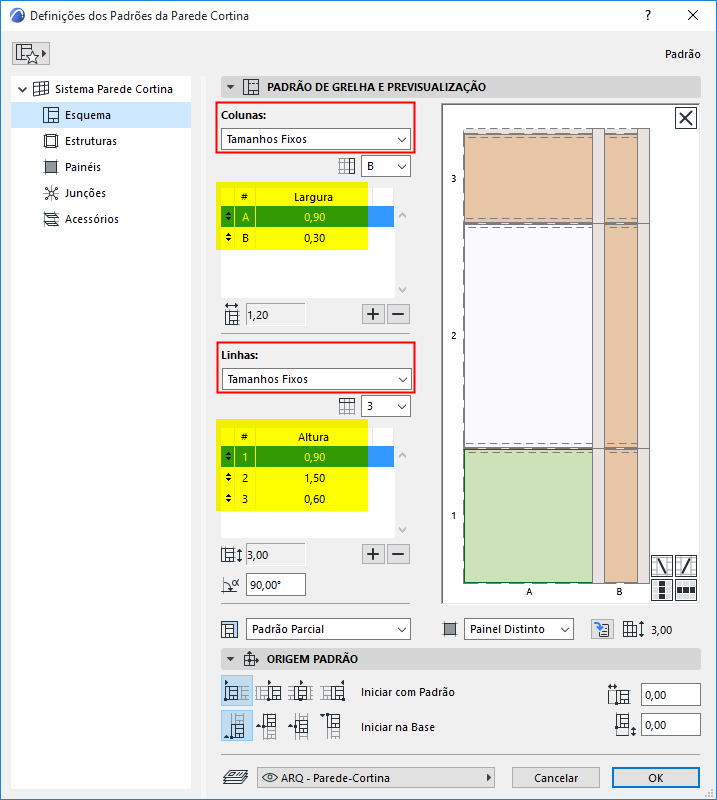

Para as Linhas e/ou Colunas do Esquema: escolha a opção Tamanho Fixo. (Esta lógica da Distribuição Padrão é a mesma das versões anteriores ao Archicad 22. Define cada largura da Coluna e/ou cada altura da Linha para um tamanho exato.)

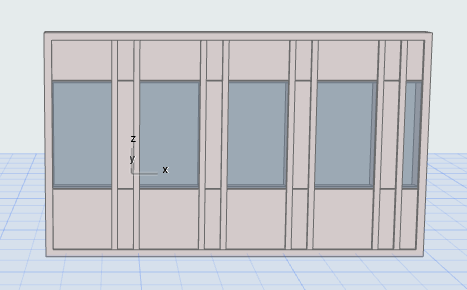

A Parede Cortina resultante em 3D, com linhas e colunas de tamanho fixo:
O padrão fixo é repetido até o limite da Moldura e, em seguida, cortado.
Definir o Preenchimento para a “Sobra” (Tamanhos Fixos de Linha e/ou Coluna)

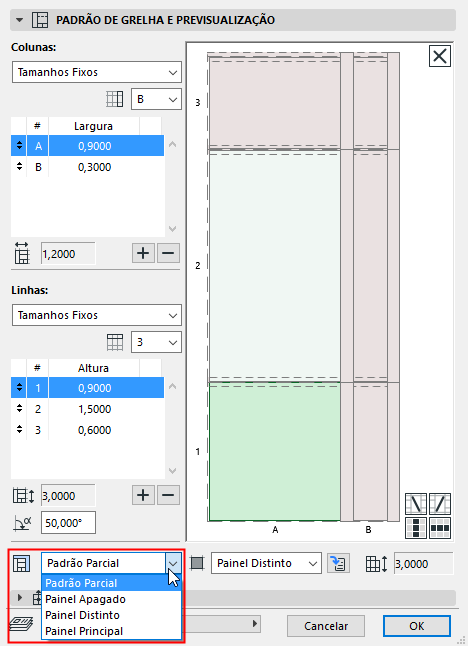

Se as Colunas ou as Linhas estiverem definidas como Tamanhos Fixos, use o controle “Preencher com” para definir o que fazer com a “sobra” dentro da Moldura, se o final do padrão não coincidir com a Moldura.
- Padrão Parcial corta o padrão aonde cair, neste caso na Moldura do final da Parede Cortina.
- Ou escolha uma classe de Painel: os segmentos restantes (nas direções horizontal e/ou vertical) serão preenchidos com este tipo de painel.
- A definição da Origem Padrão afeta o arranjo do Preenchimento (veja os exemplos abaixo).
Exemplos de Definições de Preenchimento
Esta Parede Cortina usa um padrão Grelha com colunas e linhas de tamanho fixo:
Padrão de Grelha da Parede Cortina
Veja o que acontece com várias Definições de Preenchimento e Origem Padrão.
A linha azul representa a Moldura da Parede Cortina.
A linha tracejada vermelha representa o padrão repetido.

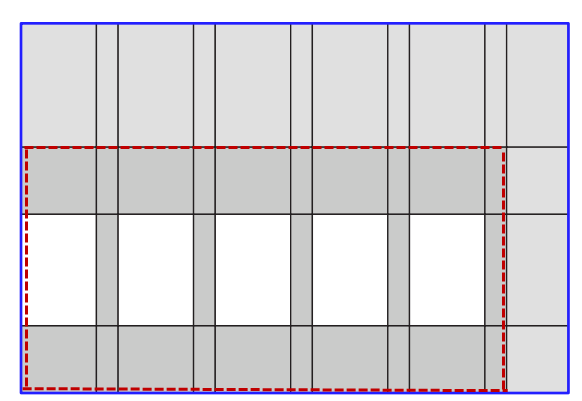

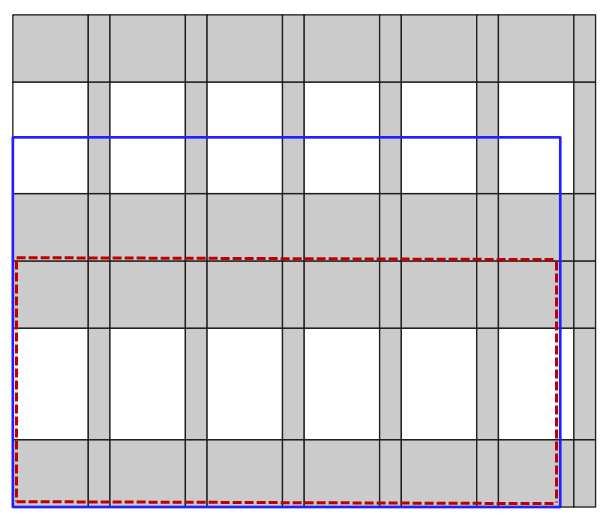

Preenchimento com: Padrão ParcialOrigem Padrão: Inferior Esquerdo
Preenchimento com: Painel DistintoOrigem Padrão: Abaixo, à Esquerda

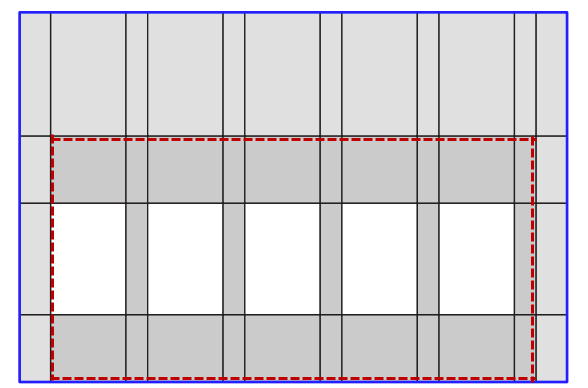

Preenchimento com: Painel DistintoOrigem Padrão Horizontal: Alinhar ao CentroOrigem Padrão Vertical: Inferior

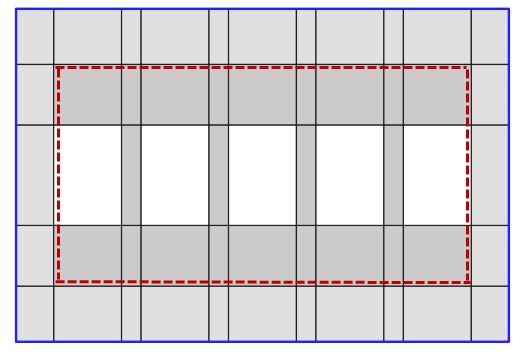

Preenchimento com: Painel DistintoOrigem Padrão: Alinhar ao Centro (ambas as direções)
“Melhor Divisão” Distribuição Padrão
Com essa lógica, o padrão da Parede Cortina coincide exatamente com o final do Segmento da Parede Cortina, sem qualquer “sobra”.

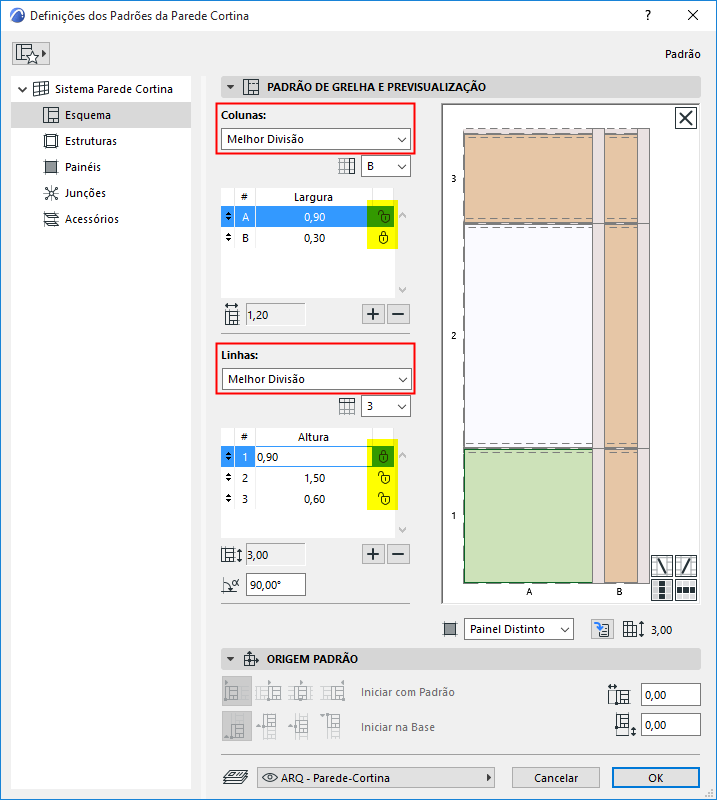

Para as Linhas e/ou Colunas do Esquema: escolha a opção Melhor Divisão.
- Defina cada largura de Coluna e/ou altura de cada linha para o tamanho desejado, em seguida, use os ícones de proteger (cadeado) para cada linha/coluna para definir se o tamanho deve ser fixo ou flexível.
- Pelo menos uma Linha ou Coluna devet ser definida como flexível. Isso significa que pode ser esticado ou encolhido em relação ao tamanho inserido.
- Se você definir um valor como "flexível", a Linha ou Coluna resultante será dimensionada o mais próximo possível desse valor. Diversos valores flexíveis (por exemplo, duas larguras de coluna flexíveis de 300 e 600) manterão seus tamanhos relativos - isto é, uma coluna flexível será sempre o dobro da largura da outra.

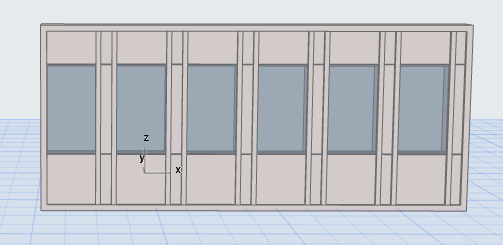

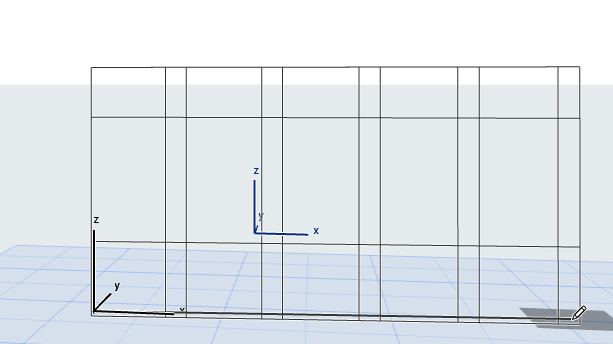

À medida que você insere a Melhor Divisão de Parede Cortina, o feedback mostra que os padrões de coluna e linha são automaticamente distribuídos uniformemente.
Use o controle “Terminação com” aqui, para usar um painel diferente na última coluna:

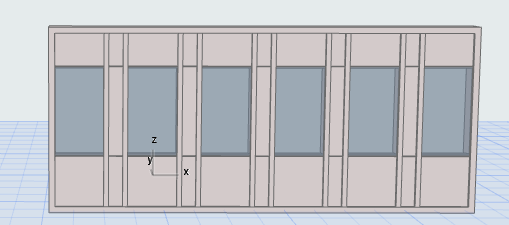

Melhor Divisão (Finalizar com Coluna B)
Melhor Divisão (Finalizar com Coluna A)
Para obter feedback sobre como a linha ou a coluna flexível (por exemplo, Coluna A definida para 900 mm, flexível) foi dimensionada na Parede Cortina resultante:

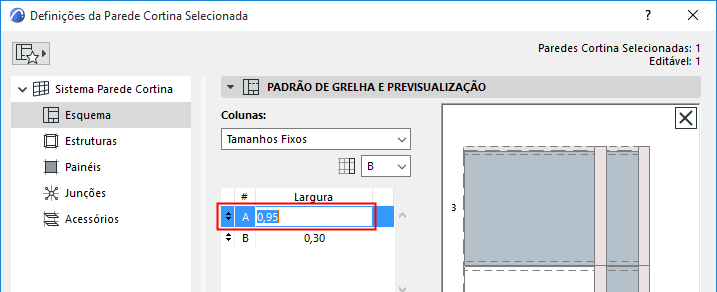

vá para as Definições de Seleção da Parede Cortina e mude o padrão para “Tamanhos Fixos” para ver o valor (aqui, a coluna A é na verdade 945 mm).
Definir Número de Divisões
Use esta opção para especificar que o padrão seja repetido um número fixo de vezes dentro do Segmento da Parede Cortina.
Você deve definir pelo menos uma linha/coluna com um tamanho flexível, de modo a permitir que este se estique.

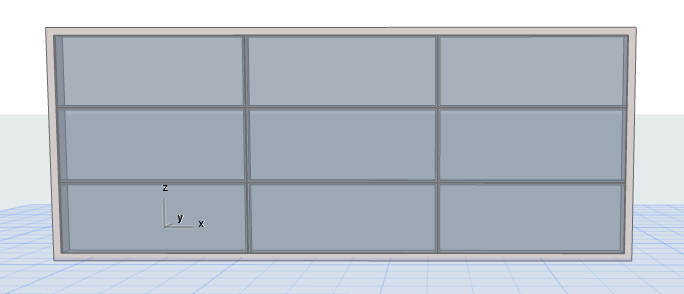

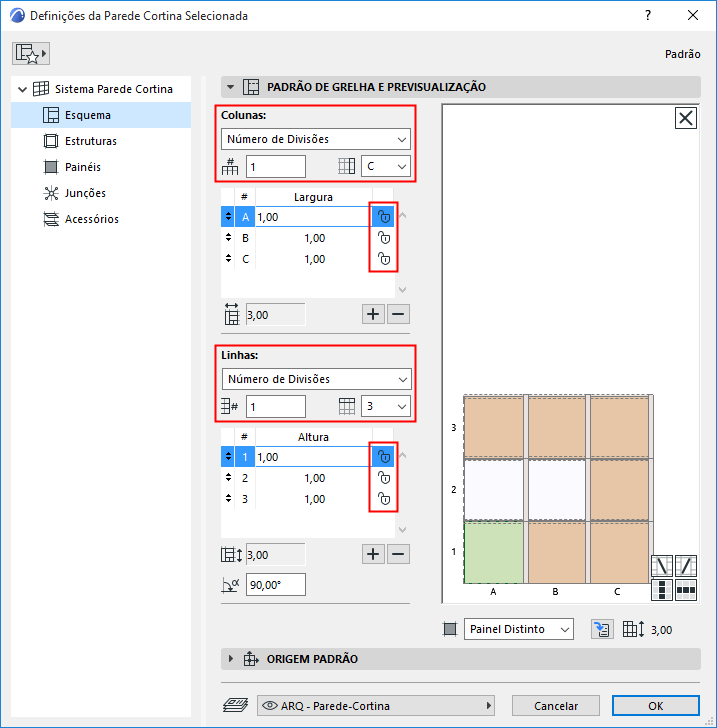

Aqui, todas as linhas e colunas são flexíveis. Não importa quão alto e largo seja a Parede Cortina, o padrão (três linhas por três colunas) será repetido exatamente uma vez.
Terminação com (Coluna/Linha)
Para Colunas e Linhas, escolha uma para terminar o padrão com.
Por exemplo: Seu padrão contém dois tipos de coluna - A e B.

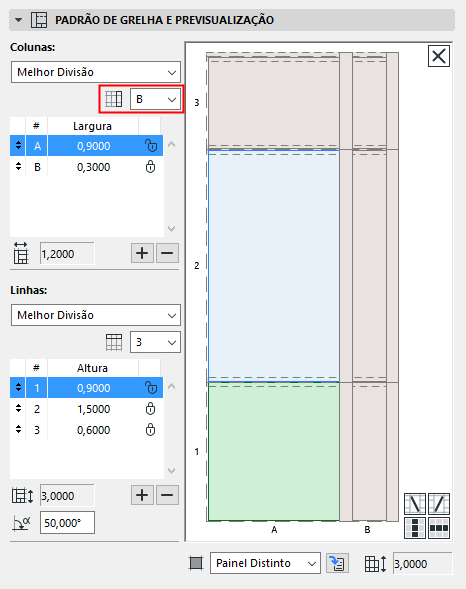

Definir a coluna final como B.
Quando você posiciona a Parede Cortina, o padrão AB será repetido usando seus tamanhos fixos, mas a última coluna do segmento será a coluna B. (seguido pelo Preenchimento, se aplicável).

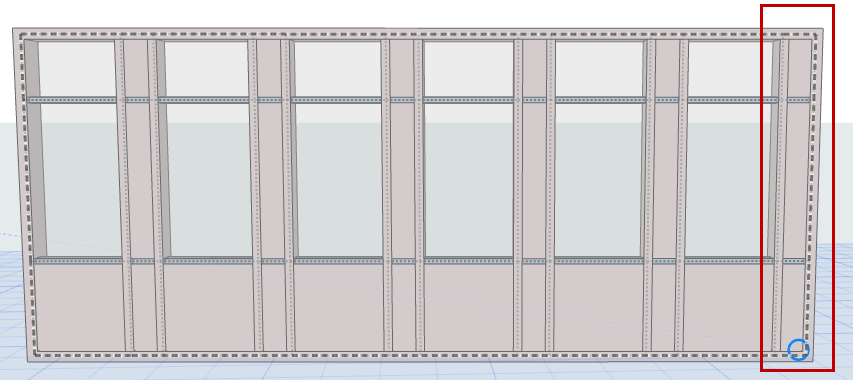

Padrão Terminação com Coluna B

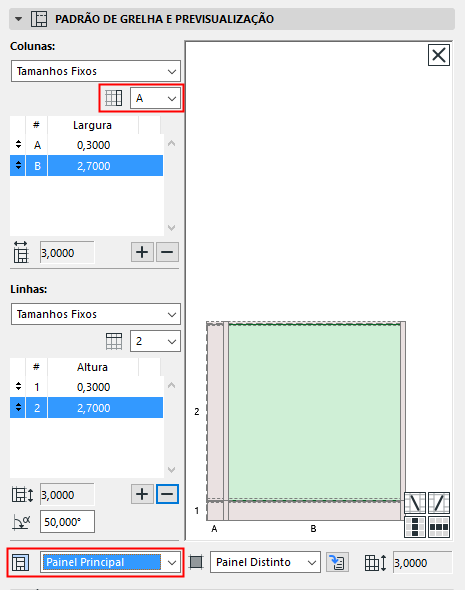

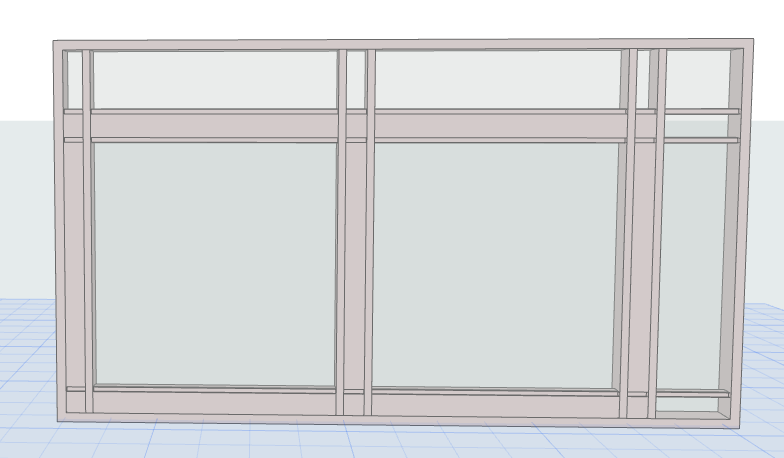

Padrão Terminação com Coluna A - Sendo o Preenchimento

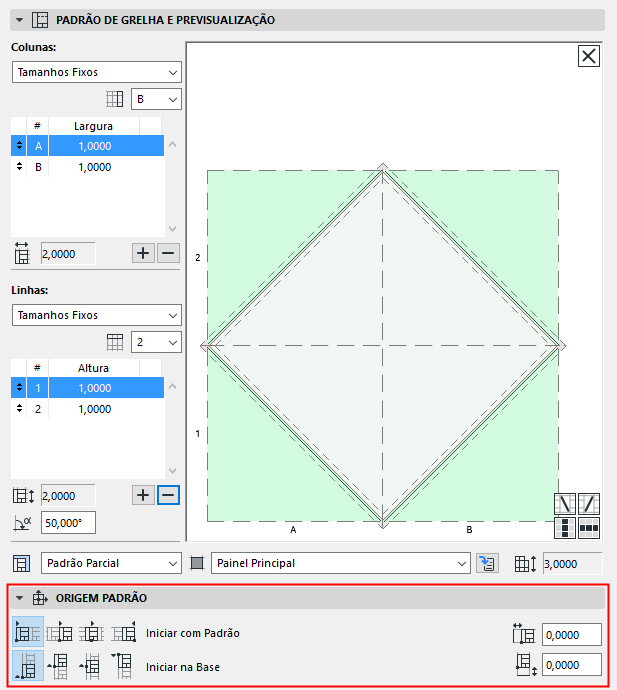

Origem Padrão (para padrões de Tamanhos Fixos)
A definição da Origem Padrão bloqueia a origem do padrão da grelha (nas direções horizontal e vertical) para um ponto específico do Segmento da Parede Cortina, mais ou menos um afastamento opcional.
Consulte as dicas de ferramentas e ícones para escolher o que você precisa.
Origem Padrão Horizontal
- Origem no início do segmento
- Origem no meio do segmento. O padrão horizontal começará no centro do segmento e será distribuído em ambas as direções. (O centro da Parede Cortina sempre terá uma linha de grelha vertical passando por este.)
- O ponto médio do Padrão está no ponto médio do segmento
- Origem no fim do segmento
Origem Padrão Vertical
