Longarinas do Lance e Estrutura do Patamar

Esta página é mostrada na estrutura de árvore das Definições da Escada

Se a estrutura do Lance ou Patamar estiver definida como Longarinas Apenas, ou
Se a Escada tiver qualquer outra estrutura de Lance que use Longarinas
Consulte Escolher o Tipo de Estrutura.

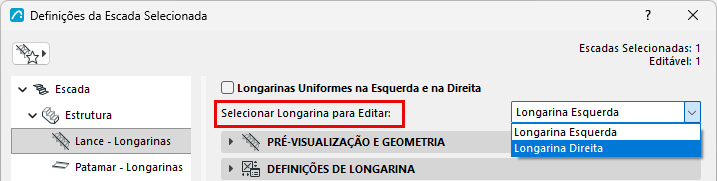

Selecionar Longarina para Editar

Edite a longarina da esquerda e da direita separadamente, conforme necessário.

Alternativamente, Marque a opção Longarinas Uniformes na Esquerda e Direita, para aplicar as mesmas definições a ambas as Longarinas.

Nota:

Os atributos das Longarinas devem ser definidos separadamente para Lance e Patamar.
As Definições de Conexão e Terminação estão incluídas nas definições “uniforme”. Se você quiser usar Longarinas idênticas, mas com conexões variáveis (por exemplo, para o Patamar), você deve desmarcar a caixa Uniforme!

Pré-visualização e Geometria

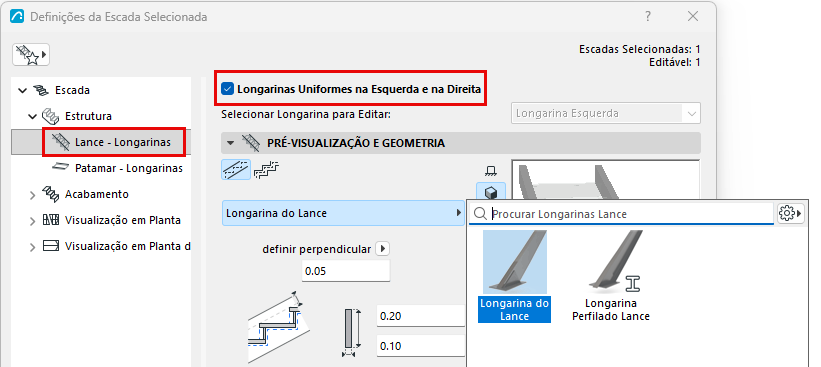

Escolha um componente GDL do pop-up para servir como a Longarina.

Nota: A Longarina Aberta está disponível como uma Viga. Na página Estrutura, escolha Viga como Estrutura do Lance, depois escolha o componente Longarina Aberta do nó da Viga-Lance.

Consulte Usar Longarina Aberta (Estrutura da Viga do Lance).

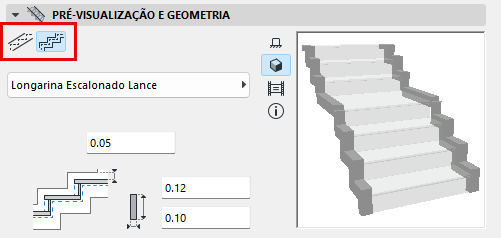

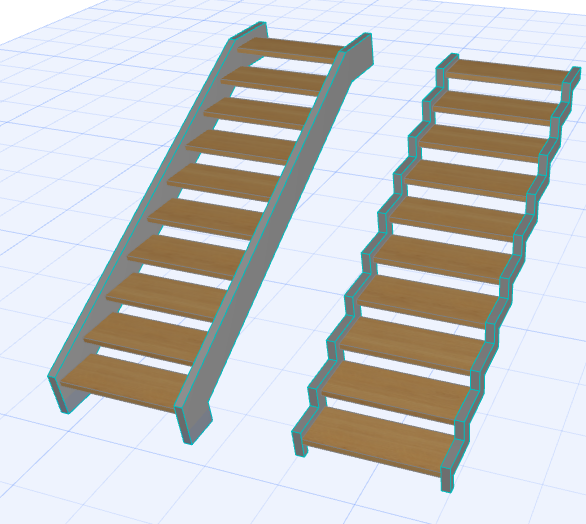

Para uma Longarina do Lance: Escolha uma forma para a Longarina, plana ou escalonada.

Adicionar Chapas de Conexão

As Chapas de Conexão podem ser colocadas no topo e/ou na base da Escada (para uma Longarina do Lance), ou no Dormente de Partida e/ou de Chegada (para uma Longarina do Patamar).

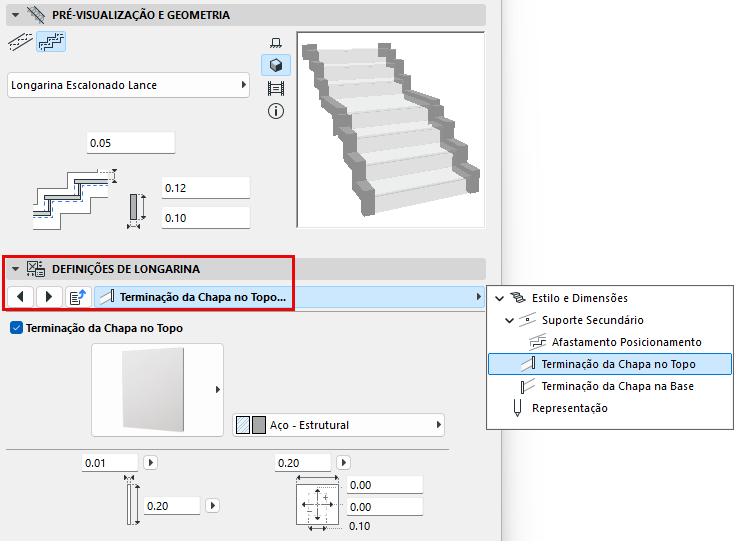

As definições escolhidas da Longarina estão no painel abaixo.

Defina os componentes como Núcleo/Acabamento/Outro

Na seção Representação da caixa de diálogo Definições: defina os componentes como Núcleo/Acabamento/Outro. (Para definir os itens separadamente, desmarque a opção "Tipos de Componentes Uniformes".)

Definir os tipos de componentes dessa maneira permite controlar a sua exibição deles por meio da Visualização Parcial de Estrutura. Por exemplo, para exibir vistas de coordenação apenas da estrutura, escolha "Apenas Núcleo" como a definição de Visualização Parcial de Estrutura da vista. Isso esconderá os componentes da escada definidos como "Acabamento" ou "Outro".

A Visualização Parcial de Estrutura dos componentes da escada é suportada nas vistas baseadas no modelo 3D (por exemplo, nos Cortes). Nas Plantas e Plantas de Forro, as escadas são exibidas como símbolos e não são afetadas pela Visualização Parcial de Estrutura.

Nota: Para componentes de perfil, defina seu tipo no Gestor de Perfis.

Longarina Em Perfil: Opções Especiais

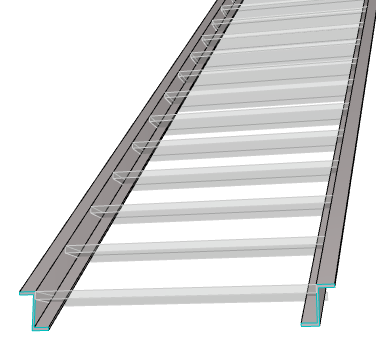

O perfil da Longarina pode ser espelhado: por exemplo, coloque o perfil em forma de Z e espelhe em ambos os lados da Escada.

Perfil-Z- das Longarinas Espelhadas

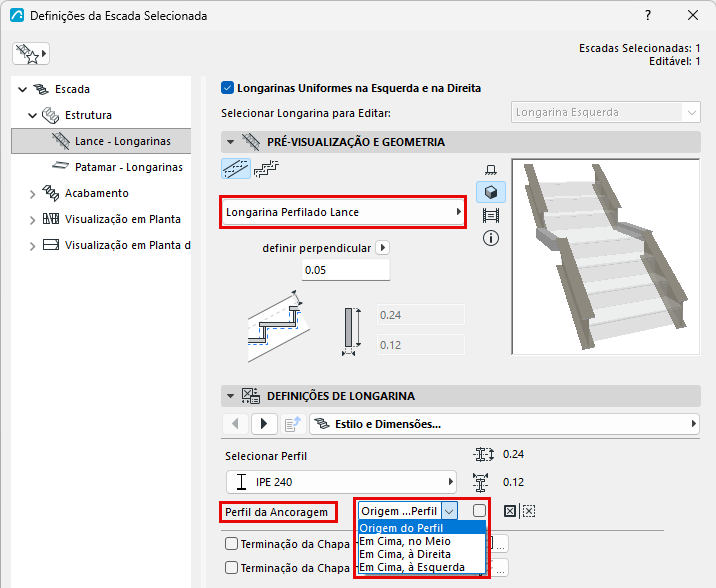

Ajuste o ponto de inserção do Perfil usando o pop-up (como padrão este é o ponto definido como Origem do Perfil.
Importante: Se estiver usando a Origem do Perfil como Ponto de Inserção, verifique se a Origem do Perfil está definido no topo do perfil, para garantir conexões corretas. (Como alternativa, defina o Ponto de Inserção em uma das opções de “Topo” no pop-up.)

Escada Ingrauxida com Longarinas

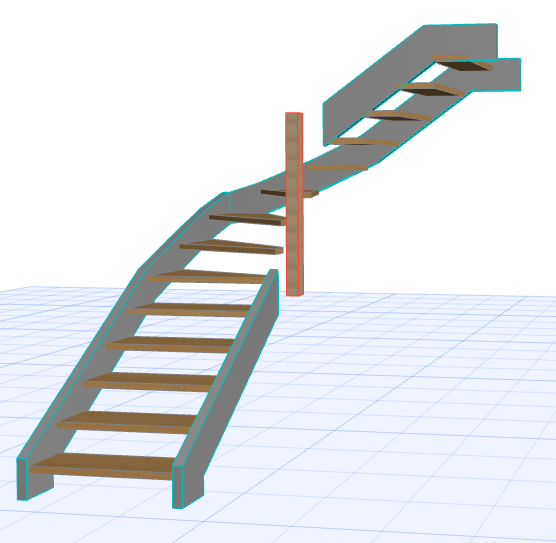

Se uma Escada helicoidal usar Longarinas em ambos os lados, a Longarina interna não poderá seguir automaticamente a geometria da Escada, que cresce rapidamente. Nesse caso, o programa desconectará a Longarina interior, para que você possa ajustá-la manualmente, conforme necessário.

(A coluna no interior da Escada passa a ser um elemento separado.)

Selecione a Escada na janela 3D e entre no modo de Edição.

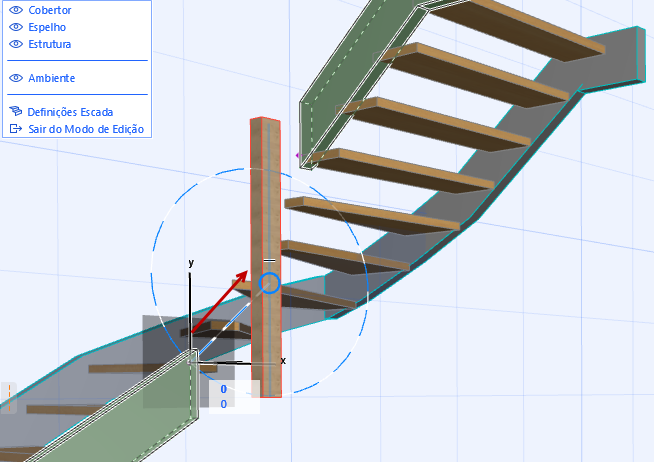

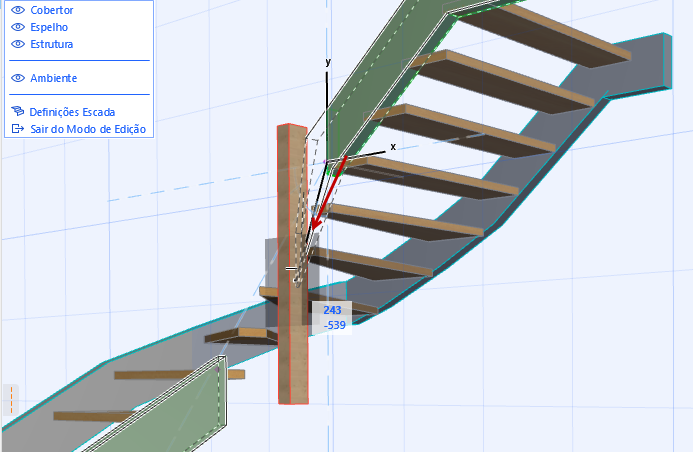

Selecione cada terminação de Longarina desconectada e use a edição de pontos quentes para arrastá-las para a posição correta.
Agora, as Longarinas estão posicionadas.
