Estrutura da Viga do Lance

Essas definições estão disponíveis se você escolher um tipo de estrutura de Viga para o Lance.

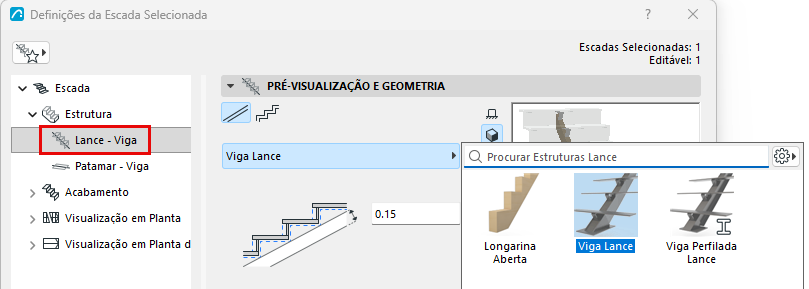

As Estruturas de Viga são elementos GDL: escolha um componente do pop-up para servir como suporte da Viga.

Os componentes incluem uma Viga geral; uma Viga de Perfil; e uma Longarina Aberta (ver abaixo).

Para mais detalhes, consulte Personalizar Subelementos para Escadas e Guarda-Corpos.

Usar Longarina Aberta (Estrutura da Viga do Lance)

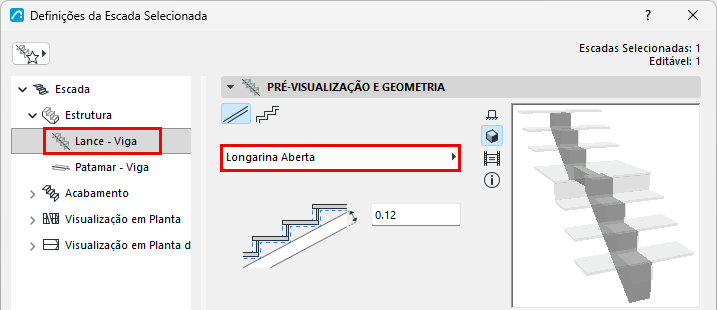

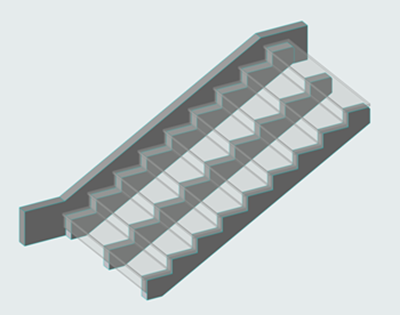

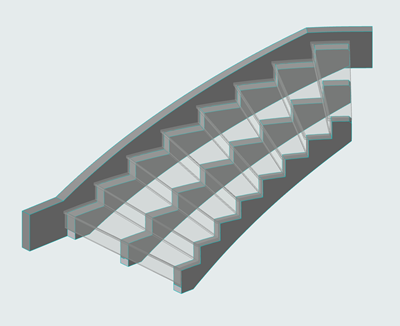

Uma estrutura de “Longarina Aberta” está disponível na lista pop-up do componente Viga - Lance.

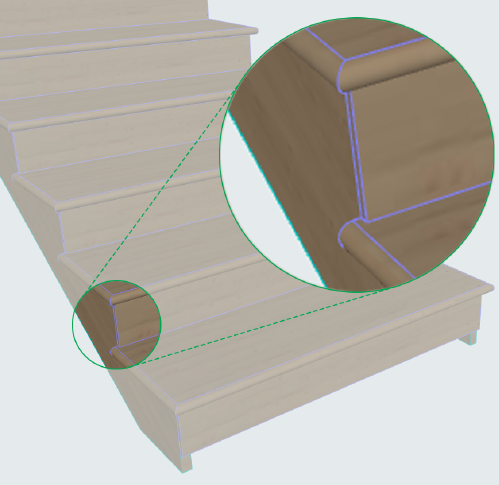

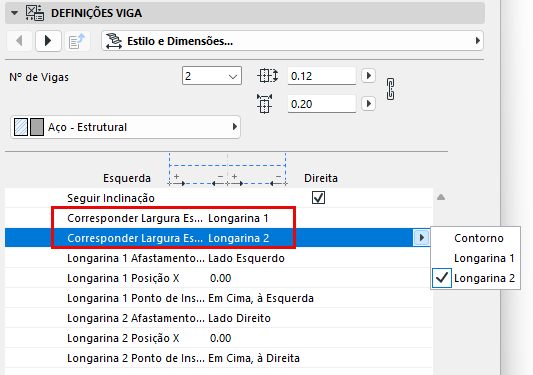

Use as Definições do Componente Viga para posicionar as Longarinas. Observe as opções para combinar a Largura Espelho com as Longarinas (se forem afastadas) ou com a Moldura da Escada.

Escolher Forma

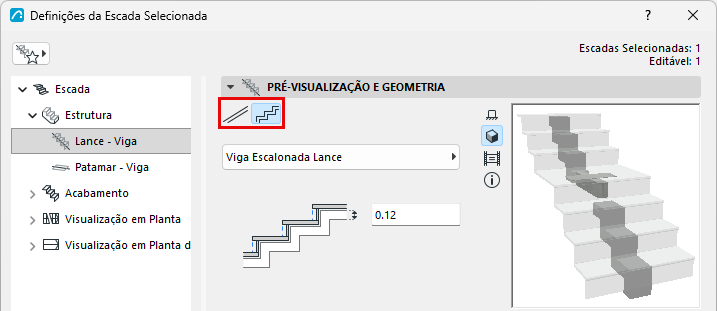

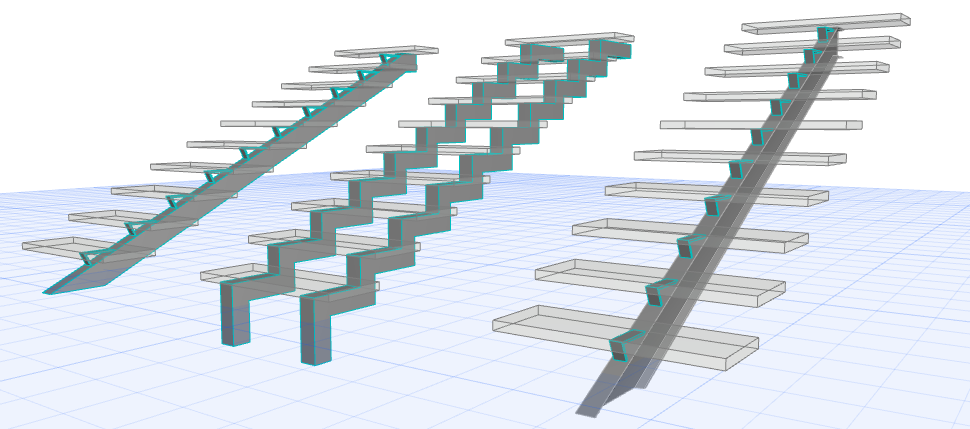

Nas Definições da Viga do Lance, escolha uma forma para a Estrutura da viga: plana ou escalonada. Os componentes do Perfil também estão disponíveis.

Abaixo, insira um valor para a espessura da Viga. Observe o feedback na janela de pré-visualização.

Definições Viga

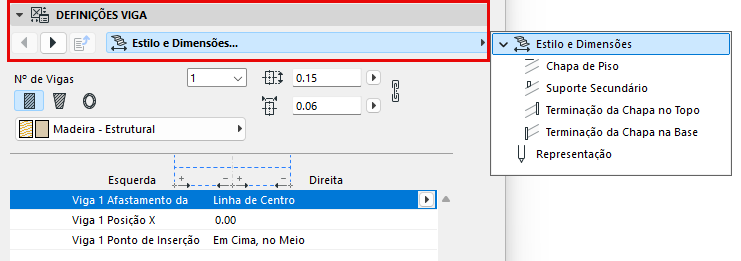

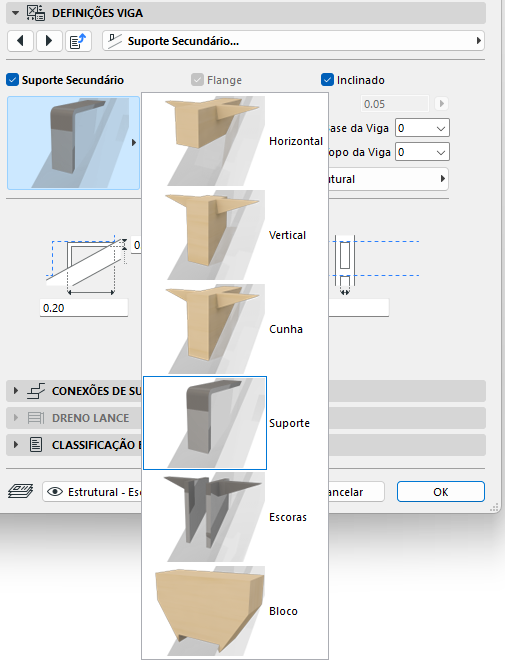

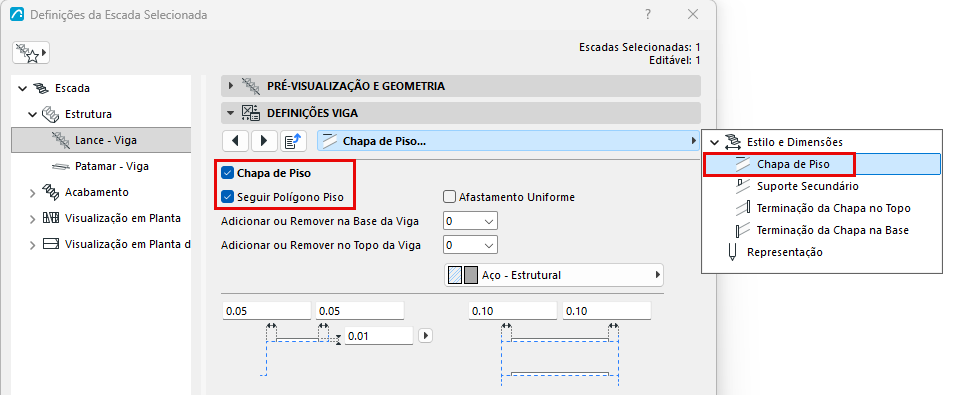

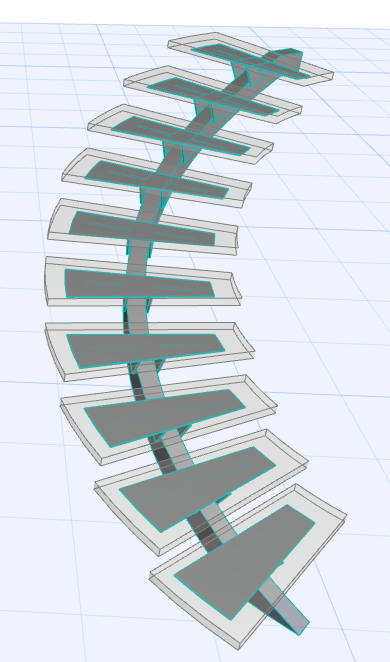

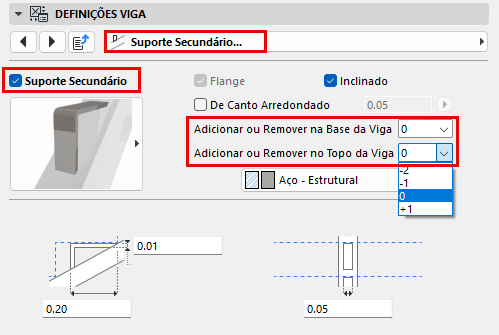

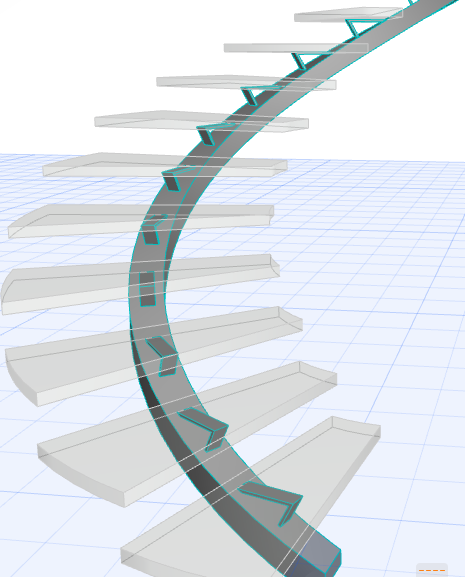

Use este painel com suas páginas de abas para configurar as definições do componente Viga.

Ponto de Inserção de Viga

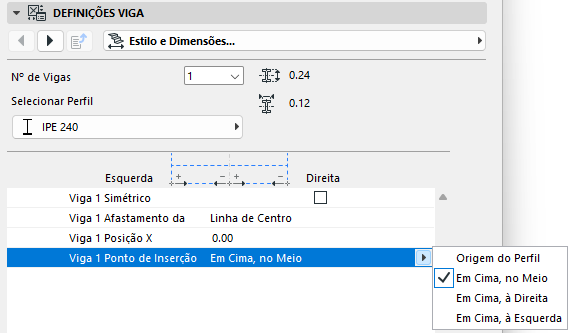

O Ponto de Inserção está no topo da viga: escolha entre as opções: Topo à Esquerda, Topo no Meio ou Topo à Direita.

Importante: Para garantir conexões corretas com a Viga perfilada, certifique-se de que a Origem do Perfil esteja definida no topo do perfil!

Consulte também Longarina Em Perfil: Opções Especiais .

Para uma definição de Perfil, consulte Origem do Perfil em Janela de Editor de Perfil.

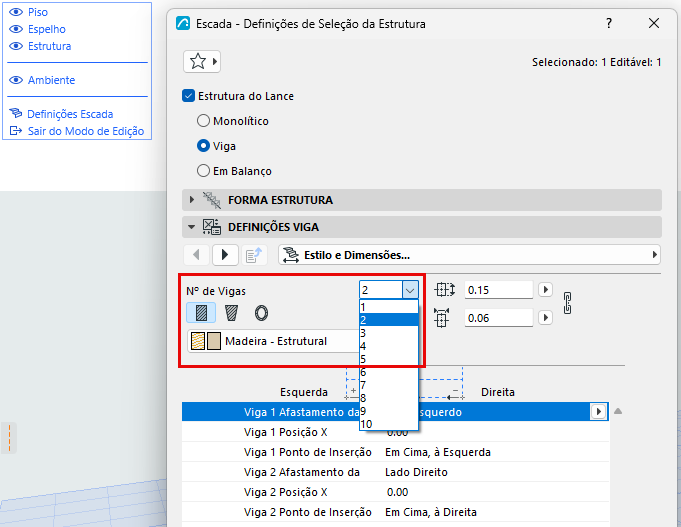

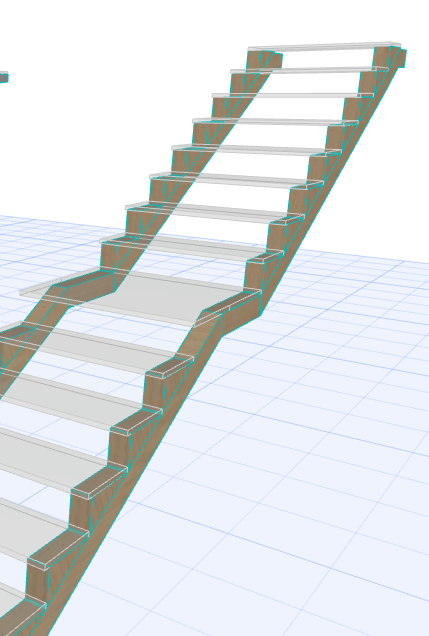

Definir Número de Vigas

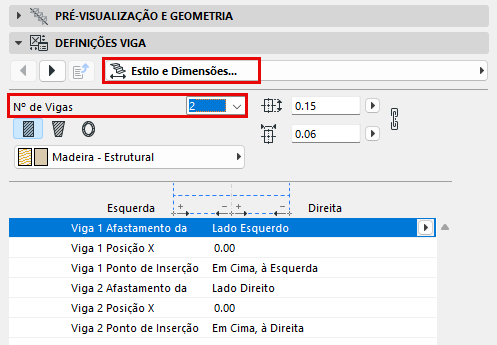

Use esta página de controle (Estilo e Dimensões das Definições de Viga) para adicionar várias Vigas (até 10) para servir como estruturas de suporte da Escada em todos os lances.

Nota:

O número de Vigas deve ser definido (em páginas de Definições separadas) para Lance e Patamar.
No modo de Edição, você pode personalizar o número de vigas por Lance ou por Patamar, conforme necessário.

Atributos e Representação da Viga

Dependendo do componente Viga, defina o Material de Construção e/ou escolha um Perfil. Ajuste seus valores, conforme necessário.

Nota:

Os atributos da Viga devem ser definidos separadamente para Lance e Patamar.

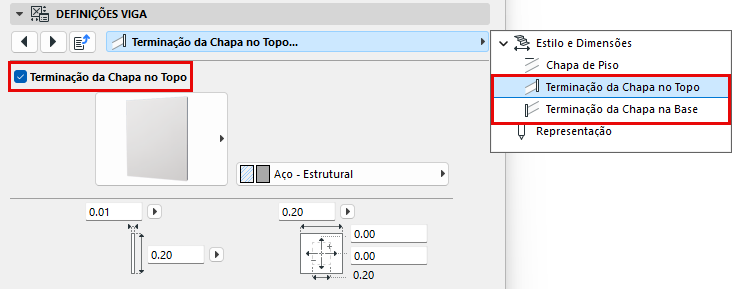

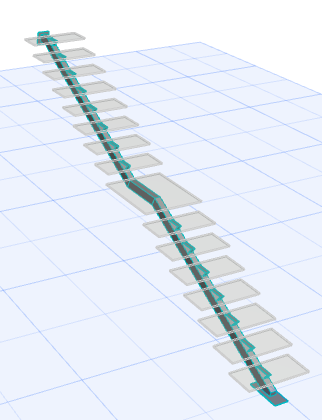

A caixa de seleção “Materiais de Construção Uniformes” permite um único material de construção para os componentes listados da Viga (por exemplo, Viga, Chapas de Terminação, Suporte Secundário).

Defina os componentes como Núcleo/Acabamento/Outro

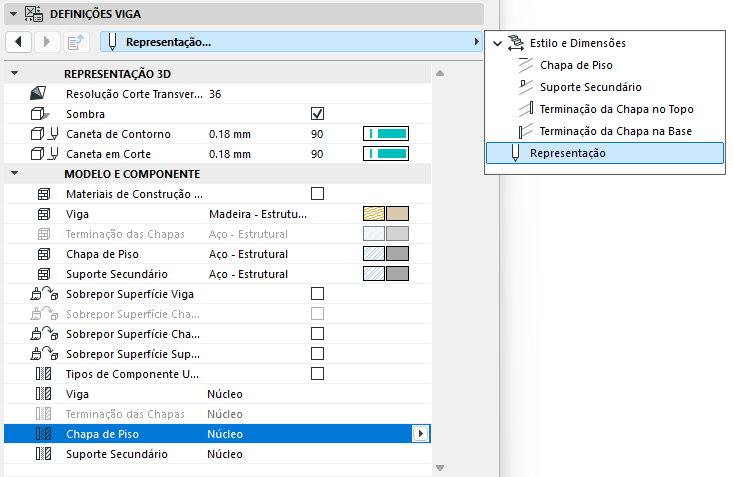

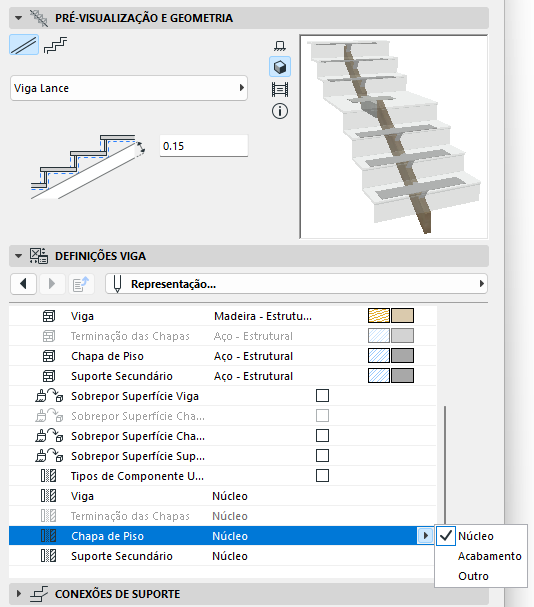

Na seção Representação da caixa de diálogo Definições: defina os componentes como Núcleo/Acabamento/Outro. (Para definir os itens separadamente, desmarque a opção "Tipos de Componentes Uniformes".)

Definir os tipos de componentes dessa maneira permite controlar a sua exibição deles por meio da Visualização Parcial de Estrutura. Por exemplo, para exibir vistas de coordenação apenas da estrutura, escolha "Apenas Núcleo" como a definição de Visualização Parcial de Estrutura da vista. Isso esconderá os componentes da escada definidos como "Acabamento" ou "Outro".

A Visualização Parcial de Estrutura dos componentes da escada é suportada nas vistas baseadas no modelo 3D (por exemplo, nos Cortes). Nas Plantas e Plantas de Forro, as escadas são exibidas como símbolos e não são afetadas pela Visualização Parcial de Estrutura.

Nota: Para componentes de perfil, defina seu tipo no Gestor de Perfis.
