Colocar uma Viga
Antes de colocar uma Viga, vá para as Definições da viga para ajustar a geometria do seu núcleo, altura, posicionamento e cortes das terminações.
Consulte Painel Posicionamento Viga
Para colocar uma Viga, escolha um dos Métodos de Geometria (métodos de entrada) a partir da Caixa de Informações.
Viga Individual
- Escolha o método de Viga Individual na Caixa de Informações. Nota: Se você estiver desenhando vigas inclinadas, apenas o método de Viga Individual está disponível.
- Clique duas vezes para colocar cada terminação da Viga.

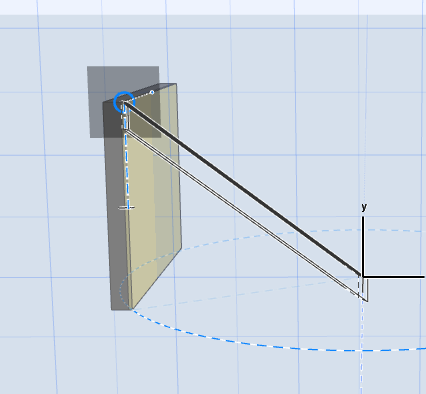

- Na Janela 3D:
- Vincule os pontos das terminações aos elementos existentes
- Clique em Shift para restringir a entrada a um plano de edição.
Nota: Se a Viga já tiver um ângulo de inclinação definido (nas Definições ou na Caixa de Informações), o ângulo de inclinação prevalecerá, independentemente da restrição.Para uma Viga Inclinada, consulte Criar uma Viga Inclinada.
Viga Em Cadeia
- Escolha o método de Viga Em Cadeia na Caixa de Informações.
- Clique em sucessão para colocar segmentos de uma Viga em cadeia.
Esse método de entrada é análogo à criação de uma Parede em cadeia.
Consulte Criar uma Parede Encadeada.
Na Janela 3D:
Viga Retangular/Retangular Rotacionada
Escolha um desses métodos no pop-up do ícone Viga Retangular:
- Para uma viga retangular regular, dê dois cliques para definir a diagonal do retângulo delimitado pelas vigas.
- Para uma viga retangular rotacionada, clique duas vezes para definir o ângulo de rotação e o comprimento de um lado do retângulo. Em seguida, arraste e clique novamente para definir o comprimento do outro lado do retângulo.

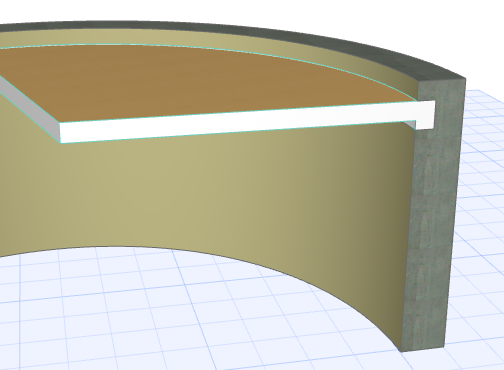

Viga Curva Horizontal
Para criar uma viga curva horizontalmente, faça um dos seguintes procedimentos:
Entrada de Viga Curva a partir da Caixa de Informações
Escolha um dos três métodos de entrada para Viga curva. Esses métodos são análogos àqueles criados para a construção de uma Parede curva.
Consulte Criar uma Parede Curva.

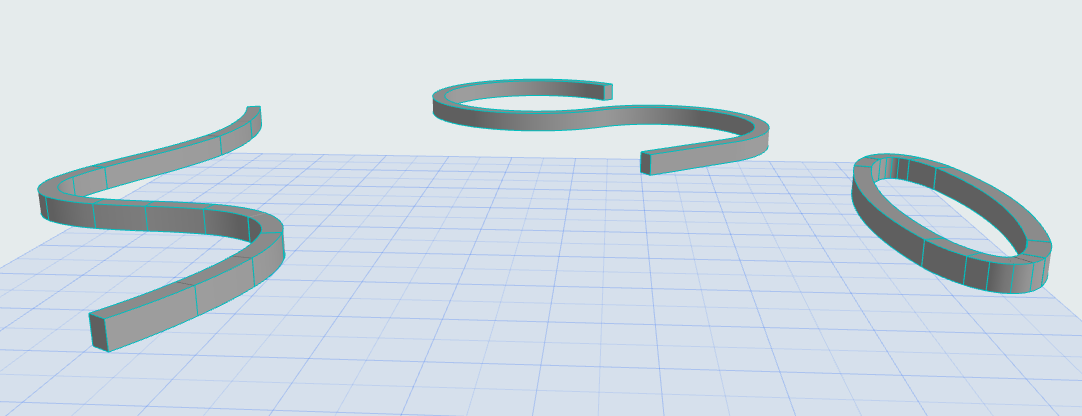

Outras Maneiras de Criar Vigas Curvas Horizontais
