Criar uma Viga em Multissegmentos
Configure uma Viga constituído por múltiplos segmentos, com um componente “Junção” configurável entre estes.
Para criar segmentos de Viga, use a caixa de diálogo Definições ou interações gráficas. Ambos os métodos são descritos abaixo.
Nota:
- Cada segmento tem suas próprias definições de Classificações e Propriedades e seu próprio ID de elemento. No entanto, as definições de Categoria (p.ex. estado de Renovação) são herdadas do nível do elemento.
- Os campos Pesquisar & Selecionar, Rótulos, Caixa de Informações, Mapa Elemento Interativo e Cotas/Rótulos podem usar dados específicos do segmento
Usar Definições de Viga

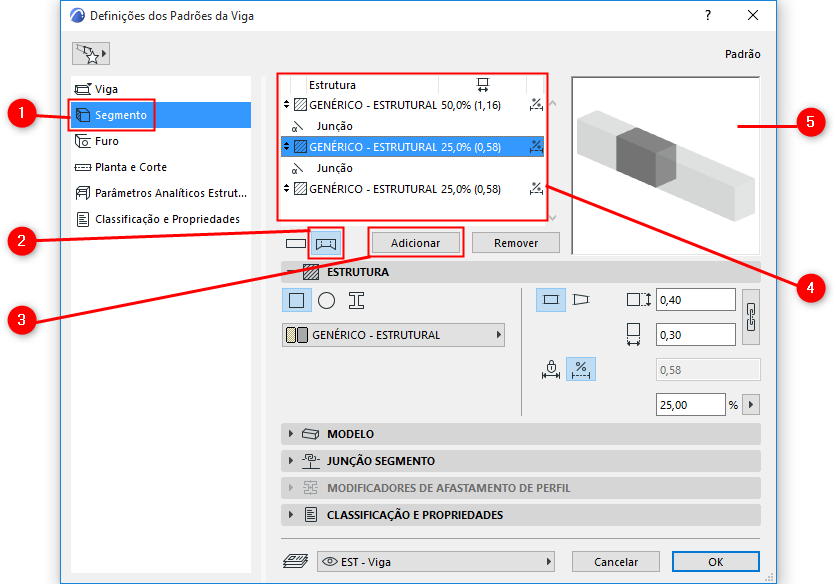

- Abra as Definições de Viga e vá para a página Segmento.
- Clique no ícone Viga em Multissegmentos.
- Clique em Adicionar para adicionar quantos segmentos forem necessários.
- Veja a lista de Estruturas para encontrar os segmentos e as Junções. Faça a seleção de um ou a multiseleção para editar.
- Veja a pré-visualização. O segmento que está sendo selecionado na lista fica destacado.
Figura 1. Viga em Multissegmentos
Criar Graficamente
- Selecione uma Viga na janela 3D.

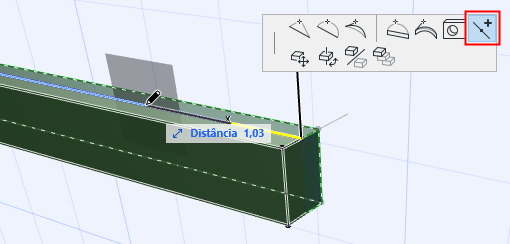

- A partir da paleta de contexto do eixo da Viga, escolha Dividir Segmento.
- Clique em qualquer lugar do eixo da Viga: nesse ponto a Viga é dividida em segmentos. Repita para criar mais segmentos, conforme necessário.

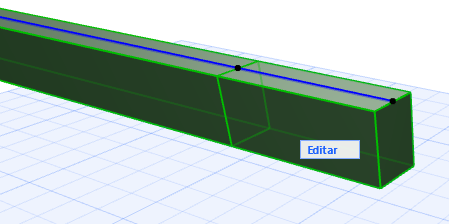

- Você pode ajustar graficamente o comprimento do segmento arrastando as Junções:
Consulte Rotacionar o Ângulo de Junção.
- Para editar os segmentos individualmente e graficamente, você pode usar o modo de Edição.
- Para definir atributos para cada segmento, use a caixa de diálogo Definições.
Consulte Definir Estrutura de Pilar/Segmento.
